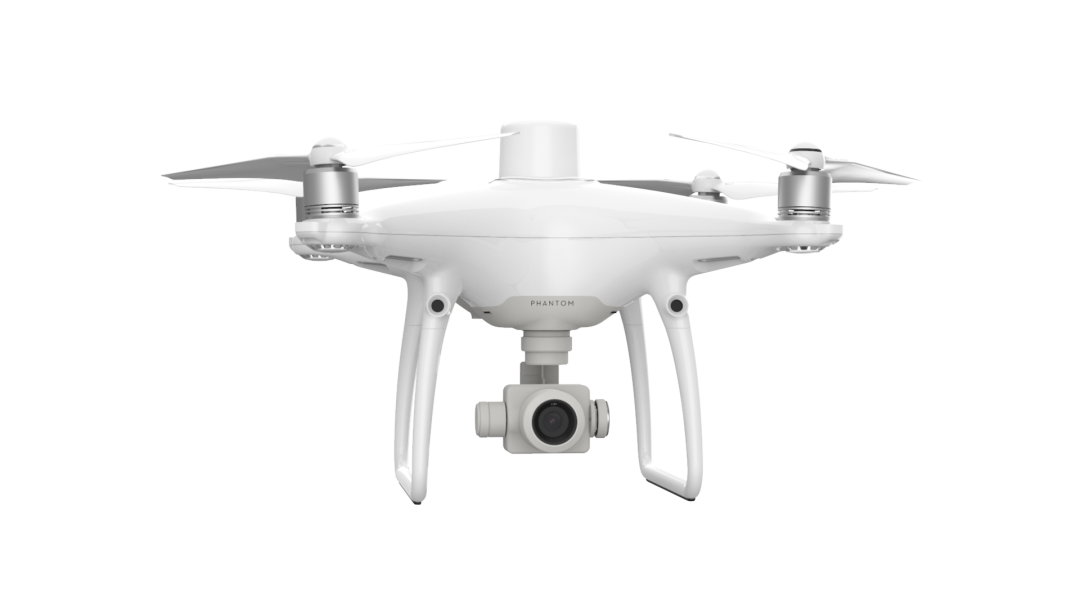

立面航线主要针对单体化建模、精细化建模、立面采集等,分辨率可达毫米级,小小的裂缝都能清晰可见。那么立面航线该怎么去规划呢?这里我们需要用到WPM软件去进行规划,当然经验老道的飞手可以手动去拍(PS:风险较大,不建议尝试哈)。

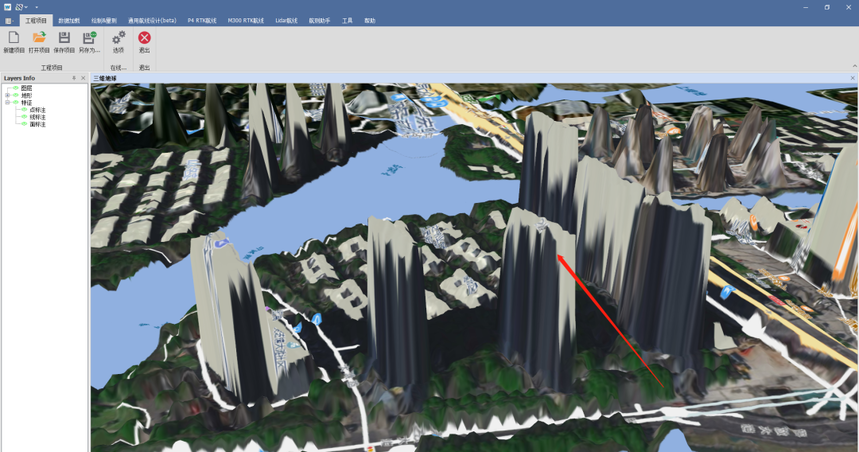

1. 我们需要被测物的DSM(数字表面模型),先飞完正摄后在大疆智图上生产出DSM文件,格式是tiff。

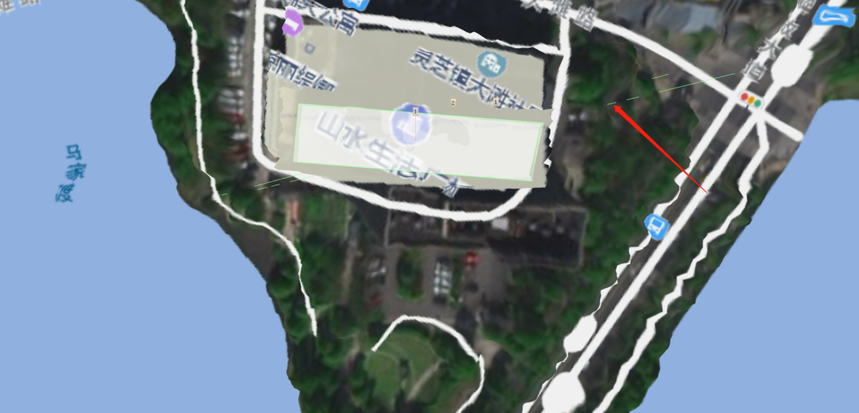

3. 点击“绘制测量-绘制面”,在建筑物顶部绘制一个面后双击鼠标左键结束,弹出窗口后给这个面命名,这个面就被添加到左侧“面标注”里了,右键“导出”。

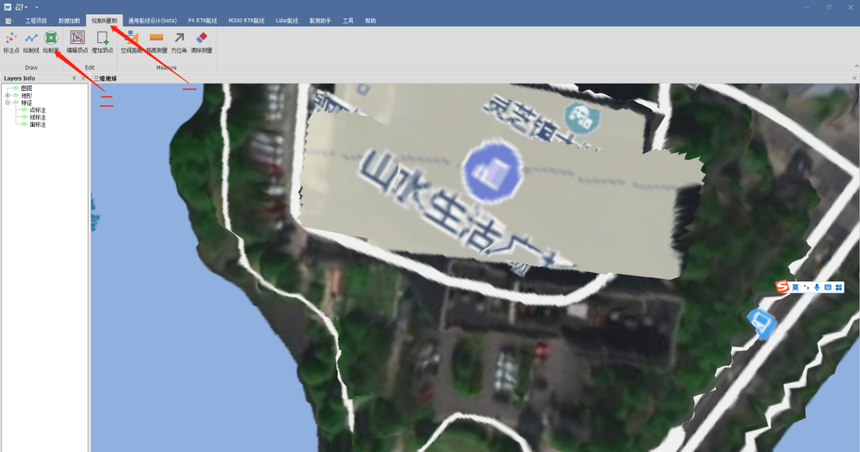

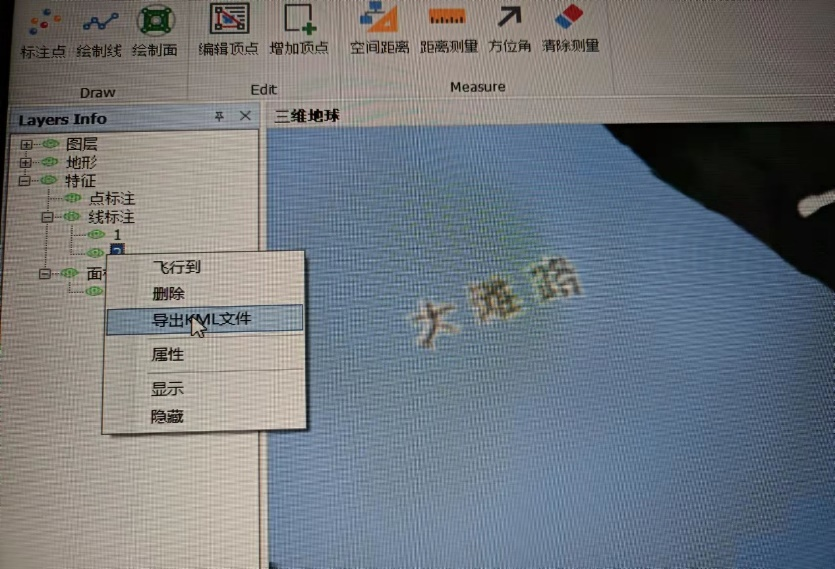

4. 点击“绘制线”,然后画一根分割线,把建筑物对角分成两半(这样航线也会分成两半,避免大楼挡信号,到时候可以分开飞),然后在左侧线标注里右击导出。

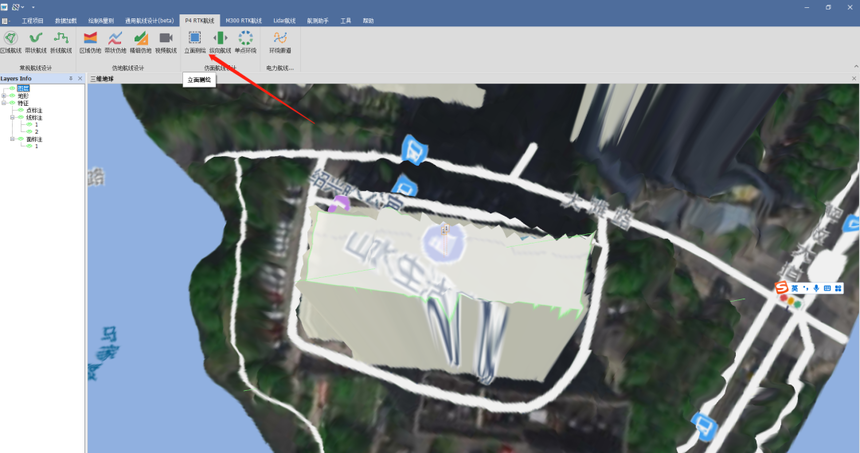

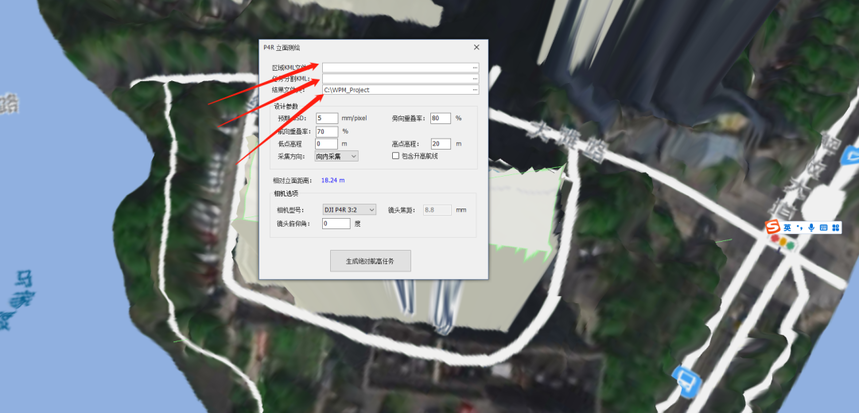

5. 点击“P4RTK航线”下的“立面测绘”,弹出参数设置窗口,这里的“区域KML文件”是刚刚画好并导出的面,点击右侧“…”添加导出的面,“任务分割KML”也是点击“…”,添加导出的线,“结果文件夹”就是生成的航线保存路径,可以默认也可以点击“…”进行选择路径。
6. 设置航线参数,“预期GSD”根据项目需求更改,值越小无人机贴的越近,与下面的“相对立面距离”是有关的,建议不要设置太小。“旁向重叠率”、“航向重叠率”保持默认。“低点高程”、“高点高程”可以在界面左下角打开“坐标动态显示”,显示经纬度和高程,将鼠标指到建筑物顶部,移动鼠标看顶部最高高程是多少,再指到地面看最低点高程是多少,为了确保安全最低点附近有树、电线之类的话,就设置高一点,“采集方向”默认“向内采集”,“包含升高航线”勾上,“相机型号”默认,“镜头俯仰角”建议-5度,最后点击“生成绝对航高”。
7. 航线生成后在左侧“图层”里有A、B两组航线,下图可以看出两组航线是从我们画的分割线来分割的,然后再整体看一下航线有没有安全隐患,确保飞行安全。

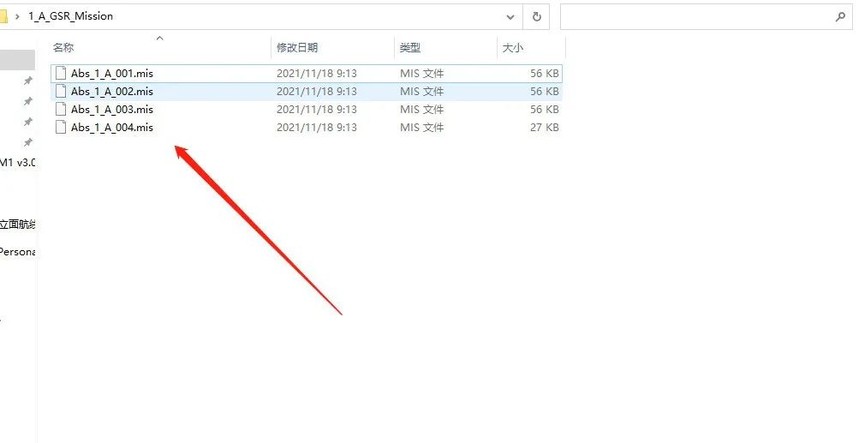

8. A、B两组航线是保存在刚刚设置的路径里的,一组航线里如果超过200个航点会被分成多个航线。把A、B两组航线通过SD卡或者U盘全部导入到遥控器中。

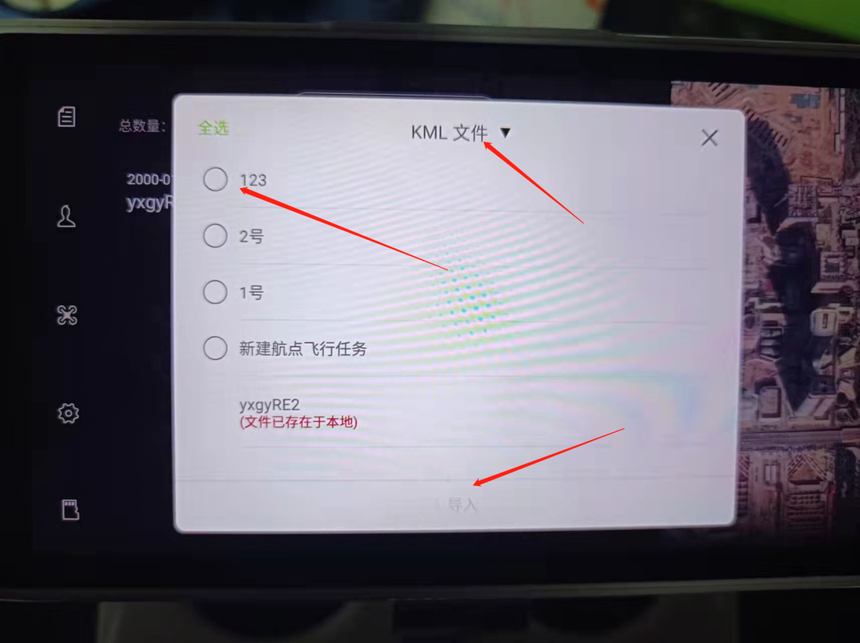

9. 将航线全部导入到内存卡中,然后把内存卡插入遥控器中,开启遥控器,点击屏幕左上角菜单按键,点击内存卡按键,在弹出的窗口中选择KML文件后点击导入。
10. 返回初始界面,点击飞行、点击任务按钮、选择KML文件、点击KML文件,航线导入成功。
11. 执行任务(返航高度记得高于被摄建筑物,注意建筑物附近的障碍物,最好在视距内飞行)。
Way Point Master航迹大师拥有强大的无人机航线设计功能,从前期了解测区情况,到预先航线规划,再到实地航线飞行,Way Point Master航迹大师带来了安全、可靠、高效的航线规划解决方案。航线规划针对各行各业的需求进行了精细设计,涵盖了地形测绘、地籍测绘、仿地测绘、公路铁路、河流巡检、电力巡检等各个行业需求。
