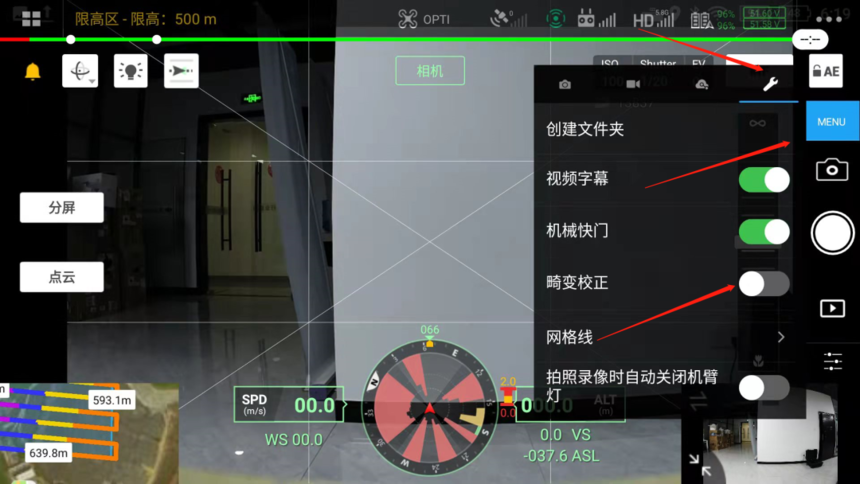

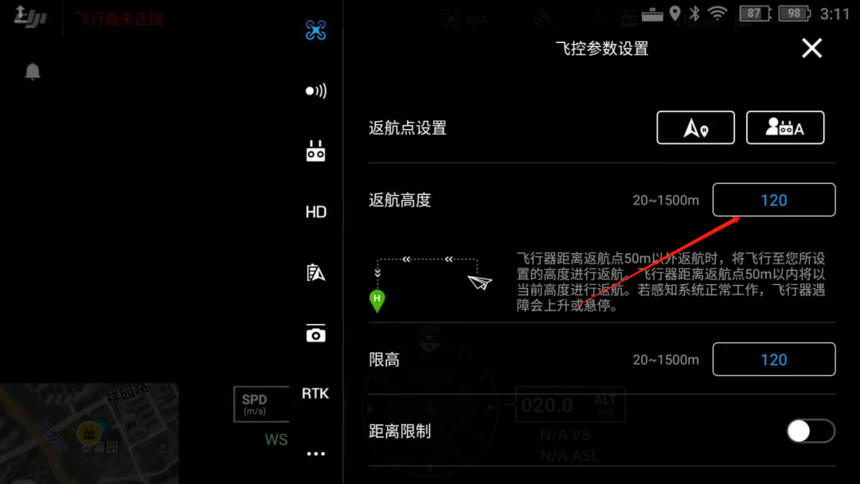

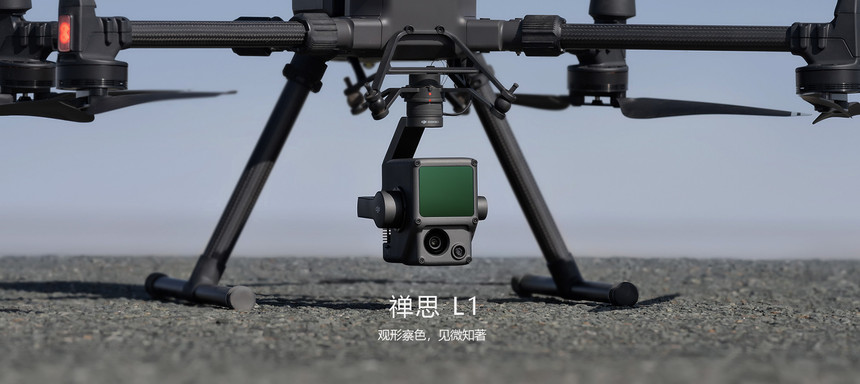

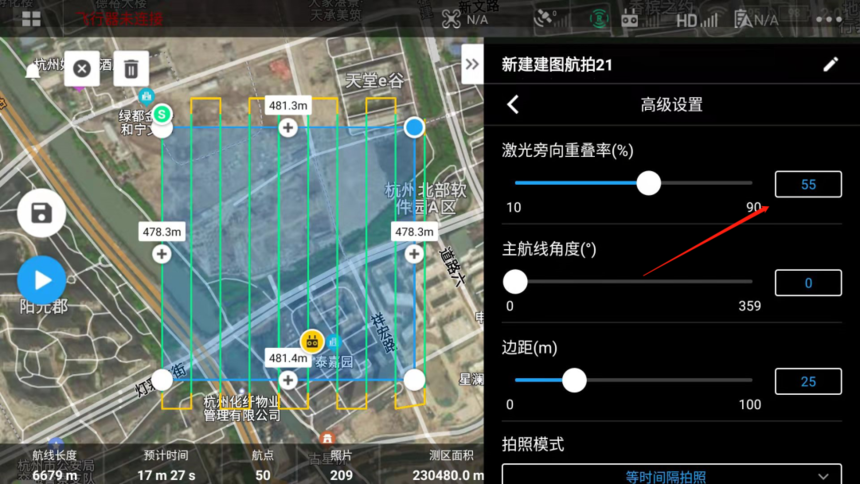

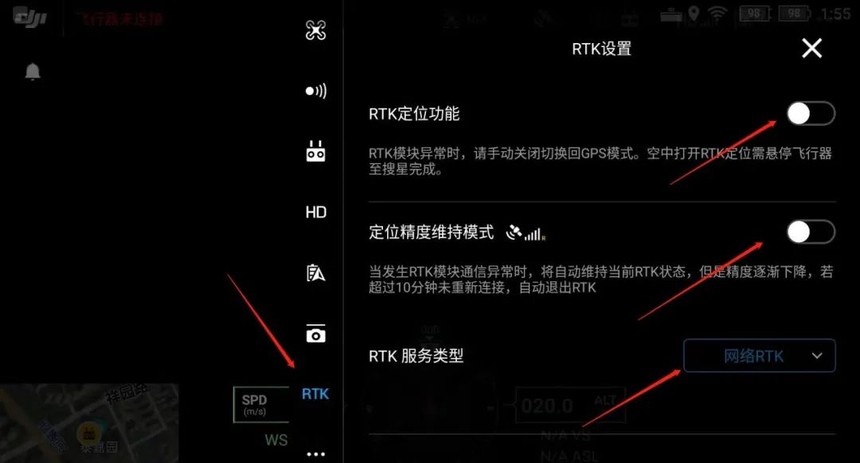

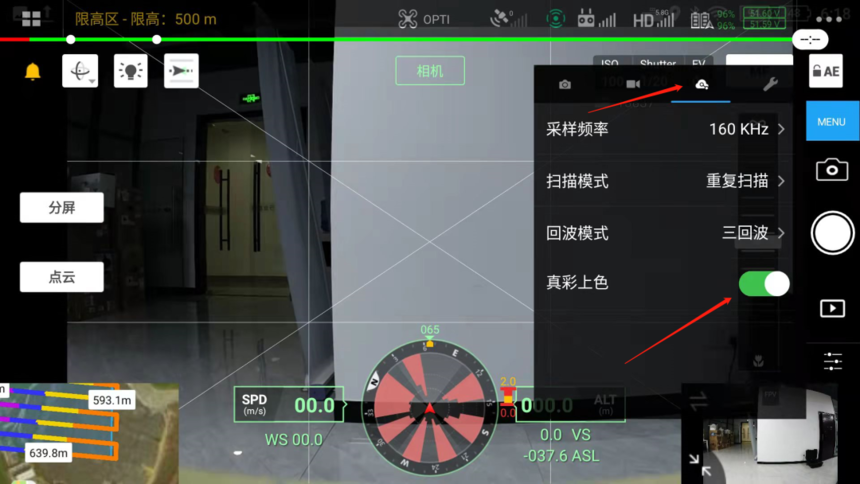

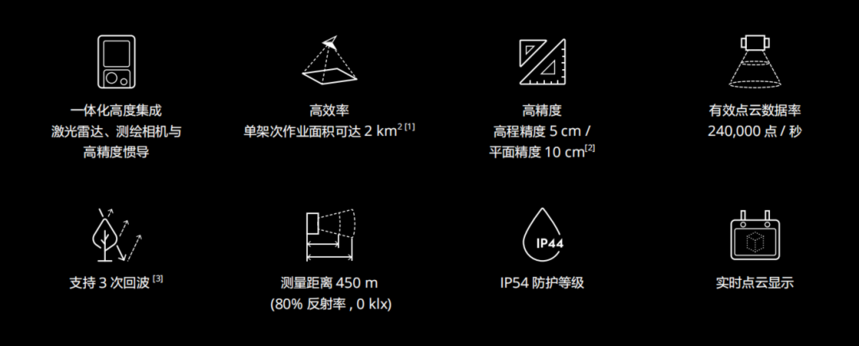

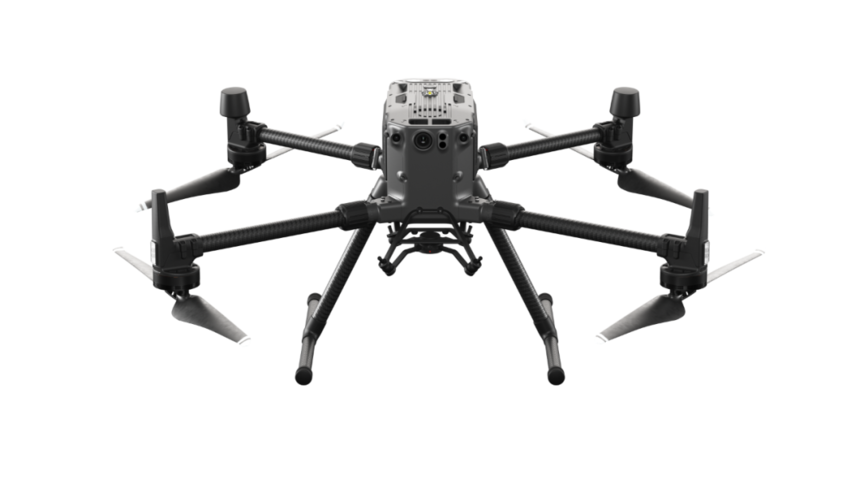

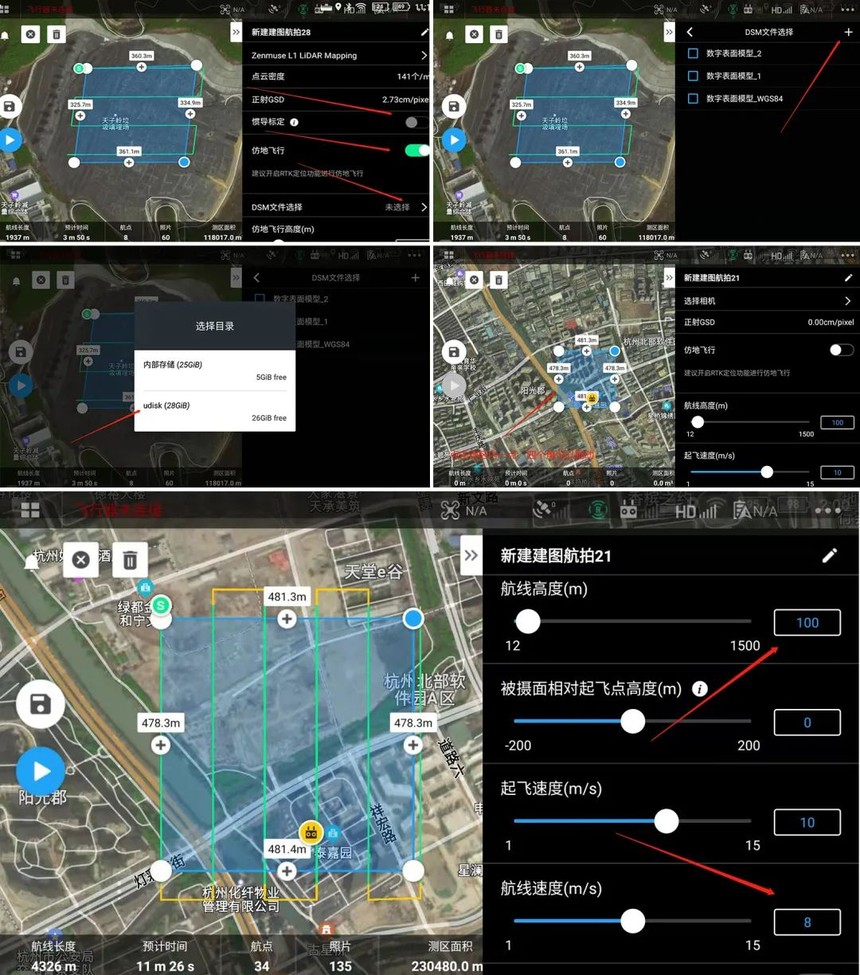

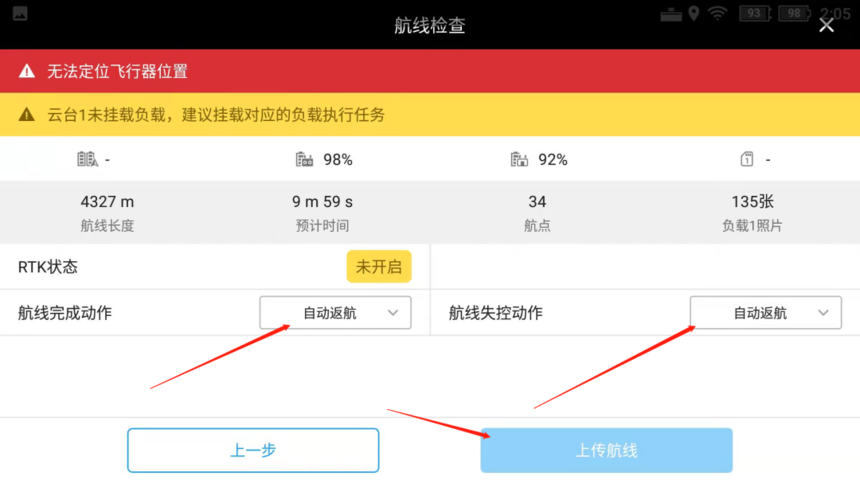

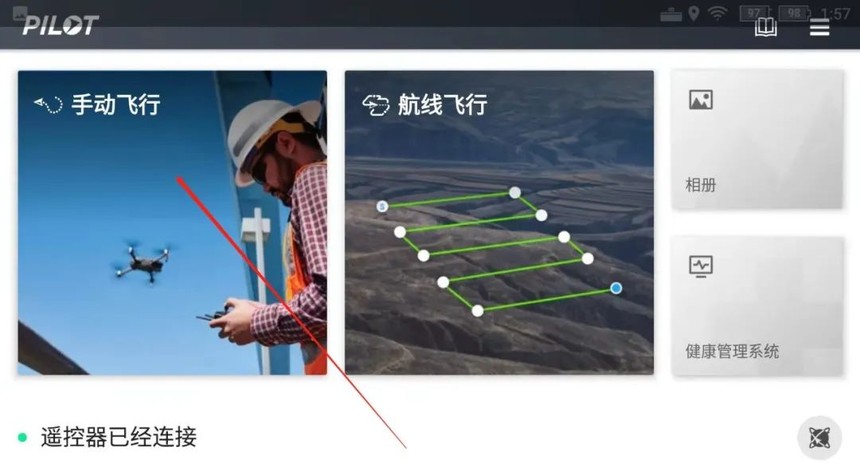

禅思L1搭配WPM,一加一大于二!DJI L1 集成 Livox 激光雷达模块、高精度惯导、测绘相机、三轴云台等模块,搭配经纬 M300 RTK 和大疆智图,形成一体化解决方案,轻松实现全天候、高效率实时三维数据获取以及复杂场景下的高精度后处理重建。广泛应用于地形测绘、工程测量、应急测绘、警务执法、能源设施、农林调查等领域。 1. 开启遥控器,安装好飞行器后,将L1镜头和接口保护壳取下,安装L1时让L1接口处的白点对准飞行器接口的红点,向右扭动至红点对红点,L1安装完成,开启飞行器。 (安装时注意保护镜头) 2. 如未购买流量卡及未安装在遥控器内,请打开遥控器界面下拉屏幕长按WIFI连接手机热点,确保有网络信号(M300RTK新机会随机赠送一年的流量卡,一年后需要自行到各大运营商服务网点办理一张SIM卡,不建议使用物联网卡)。 3. 进入遥控器DJI PILOT后进入手动飞行界面,点击右上角设置界面,打开RTK选择RTK服务类型,这里可以选择网络RTK,等待RTK进入FIX状态(M300RTK新机会赠送一年网络RTK服务,可分上下半年进行套餐激活)。 4. 退出手动飞行,进入航线飞行,点击创建航线,选择建图航拍。 5. 在右侧选择相机里选择Zenmuse L1,然后点击LIDAR Mapping,关闭惯导标定,打开仿地飞行,这里需要导入DSM文件(建议U盘导入,DSM文件需要大于被测区域,建议使用大疆智图生产坐标系为WGS84),点击测区内一点产生测区,调整为合适的测区范围(航线高度建议50-100米,航线速度建议5-8米)。 6. 高级设置里激光旁向重叠率设置50%以上,负载设置里选择三回波、160Hz、重复扫描、打开真彩上色(相机会执行拍照任务,给点云建模上色),其余设置保持默认,然后点击保存航线任务。 7. 点击屏幕右下角切换到Zenmuse L1镜头界面,点击屏幕右侧的MENU,找到并打开点云上色,找到并关闭畸变修正。 8. 点击屏幕右上角菜单栏(…),设置返航高度(一般我们执行任务的高度都是高于测区最高建筑物20M+,因此返航高度高于飞行高度20-30M就可以了,如遇特殊情况,保持原飞行高度即可)。 9. 等待负载惯导预热,直到遥控器提示“负载惯导预热已完成”。 10. 打开左下角地图界面,点击按钮,确认飞行器周边环境安全,遥控器界面内无异常报错,完成动作和失控动作选择自动返航,然后上传航线开始执行。 11. 航线飞行过程中每飞行1000米及100秒都需要手动在遥控器屏幕左上方点击加减速标定(加减速标定需要飞行器附近半径30米内无障碍物,加减速标定的意义是L1要维持惯导精度),飞行器会自动进行加减速标定(航带飞行暂不支持加减速标定)。 12. 若测区面积较大,一个架次不能飞完,可采用断点续航的飞行方式进行作业(注意:不可以在拐角处进行断点),当一个架次返航后换完电池,依旧是点击按钮,弹出对话框点击继续执行航线。 13. 航线飞行结束后先关闭无人机直到镜头无响声后,将L1内的SD卡取出,插入读卡器,将数据拷到电脑上进行重建,后面进行内业处理。 Way Point Master航迹大师拥有强大的无人机航线设计功能,从前期了解测区情况,到预先航线规划,再到实地航线飞行,Way Point Master航迹大师带来了安全、可靠、高效的航线规划解决方案。航线规划针对各行各业的需求进行了精细设计,涵盖了地形测绘、地籍测绘、仿地测绘、公路铁路、河流巡检、电力巡检等各个行业需求。 1. 打开WPM后点击“绘制与量测”→“绘制面”绘制测区范围或导入提前准备好的测区范围kml文件。 (建议提前准备好KML文件)

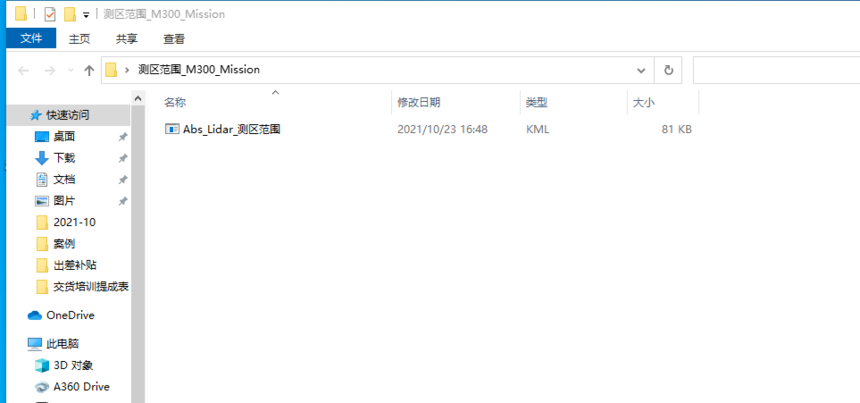

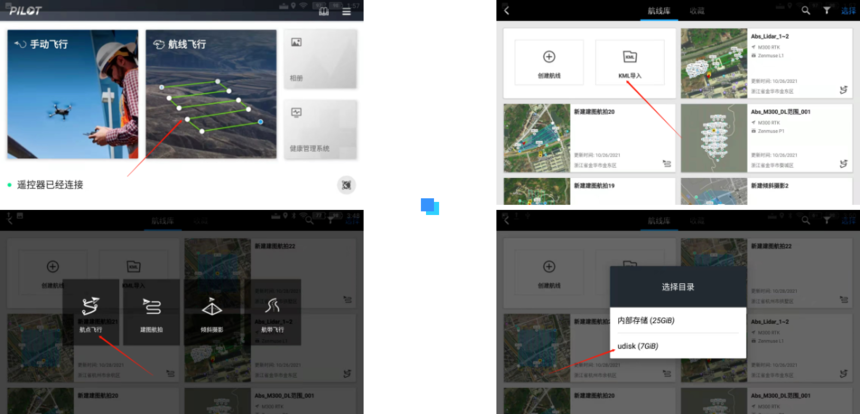

2. 点击Lidar航线模块的区域测绘。 3. 加载测区范围及DEM(或DSM)地形文件,设置航线参数,航线高度建议100米(LI最佳效果范围50—100),航速8米,旁向重叠60%(一遍建议50%+),其他设置默认。 4. 编辑好之后,点击任务预览地图上会生成仿地航线,查看预览任务的合理性,若没有问题点击生产任务航线,生产的航线就保存在我们前面编辑的结果文件夹中。 5. 将WPM规划好的航线导入到U盘中,插入到遥控器中。 6. 开启遥控器,安装好飞行器后,将L1镜头和接口保护壳取下,安装L1时让L1接口处的白点对准飞行器接口的红点,向右扭动至红点对红点,L1安装完成,开启飞行器。 7. 在遥控器中进入DJI PILOT ,点击航线飞行、点击KML导入、选择航点飞行、选择udisk、找到并点击WPM规划好的航线(注意这里导入航线时屏幕会卡顿)。 8. 如未购买流量卡及未安装在遥控器内,请打开遥控器界面,下拉屏幕,长按WIFI,连接手机热点,确保有网络信号(M300RTK新机会随机赠送一年的流量卡,一年后需要自行到各大运营商服务网点办理一张SIM卡,不建议使用物联网卡)。 9. 进入遥控器DJI PILOT后进入手动飞行界面,点击右上角设置界面,打开RTK选择RTK服务类型,这里可以选择网络RTK,等待RTK进入FIX状态(M300RTK新机会赠送一年网络RTK服务,可分上下半年进行套餐激活)。 10. 点击屏幕右下角切换到Zenmuse L1镜头界面,点击屏幕右侧的MENU,找到并打开点云上色,找到并关闭畸变修正。 11. 点击屏幕右上角菜单栏(…),设置返航高度(一般我们执行任务的高度都是高于测区最高建筑物20M+,因此返航高度高于飞行高度20-30M就可以了,如遇特殊情况,保持原飞行高度即可)。 12. 等待负载惯导预热,直到遥控器提示“负载惯导预热已完成”。 13. 打开左下角地图界面,点击按钮,确认飞行器周边环境安全,遥控器界面内无异常报错,完成动作和失控动作选择自动返航,然后上传航线开始执行。 14. 若测区面积较大,一个架次不能飞完,可采用断点续航的飞行方式进行作业(注意:不可以在拐角处及8字校准航线中断点),当一个架次返航后换完电池,依旧是点击按钮,弹出对话框点击继续执行航线。 15. 航线飞行结束后先关闭无人机直到镜头无响声后,将L1内的SD卡取出,插入读卡器,将数据拷到电脑上进行重建,后面进行内业处理。
注意飞行安全! 注意飞行安全! 注意飞行安全! |
