航测内业番外小技巧③——用GM调整正摄影像高程导出并用CASS生成等高线

Global Mapper 是一款地图绘制软件,不仅能够将数据(例如:SRTM数据)显示为光栅地图、高程地图、矢量地图,还可以对地图作编辑、转换、打印、记录GPS及利用数据的GIS(地理信息系统)功能。



01
打开软件

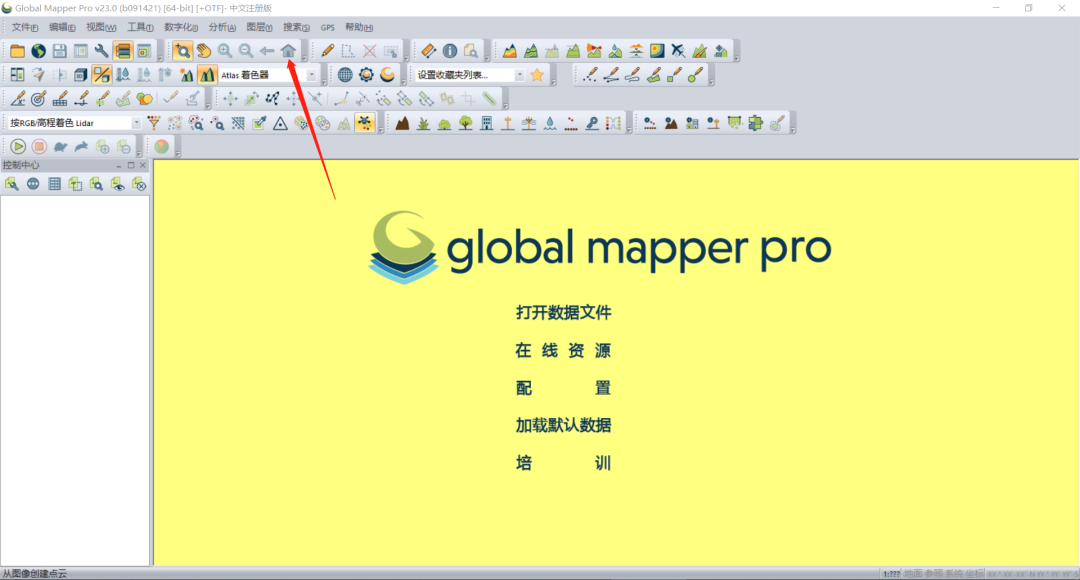

打开23版本的global mapper(简称GM)。



02
打开数据

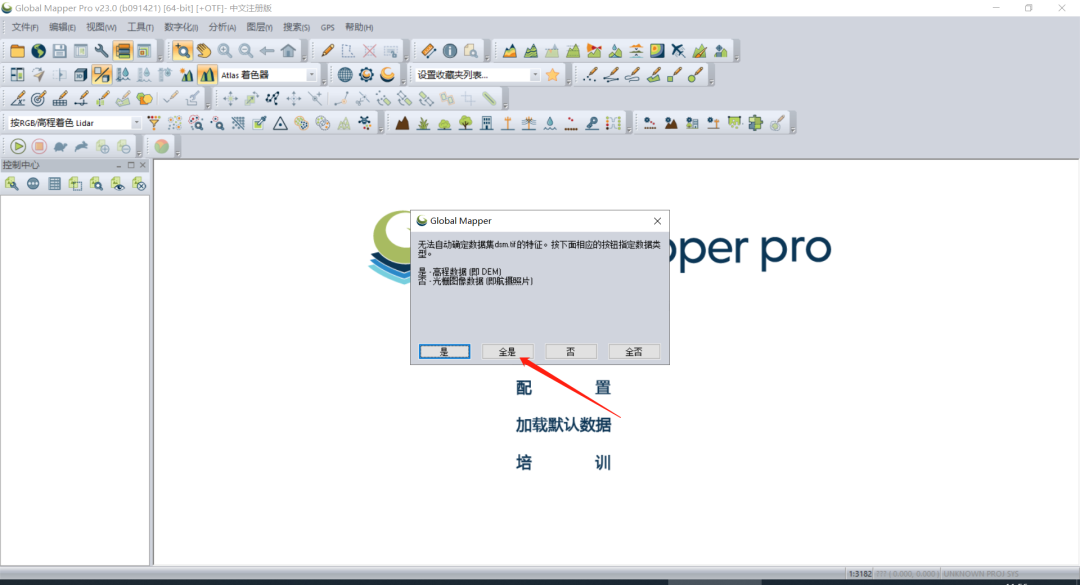

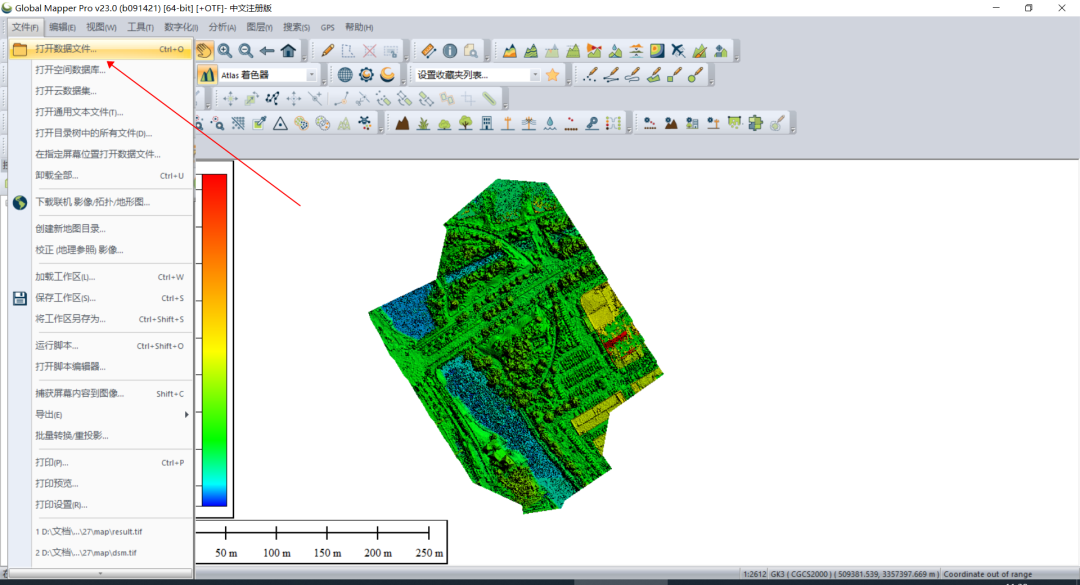

点击左上角的“文件”——“打开数据文件”,找到需要的DSM或者DEM。如果是导入的DSM,会弹出对话框,点击“全是”,然后再弹出个窗口,点击“确定”。









03
更改坐标系和投影

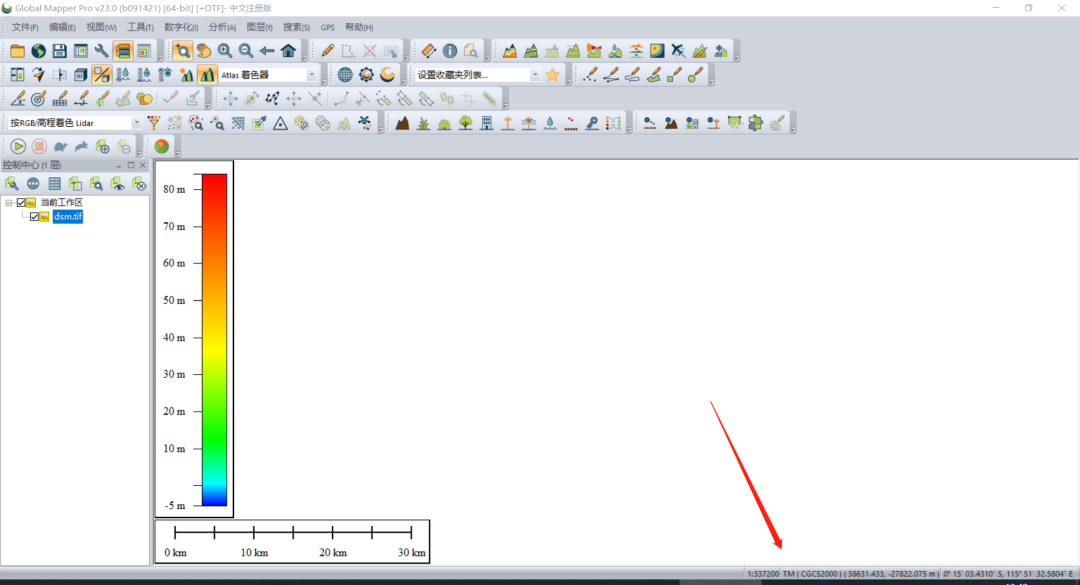

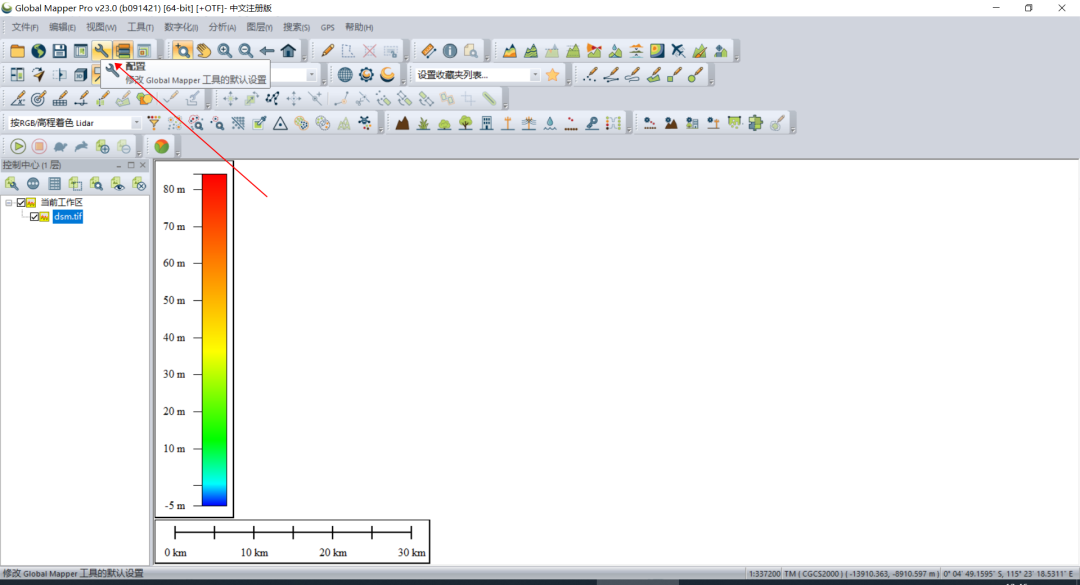

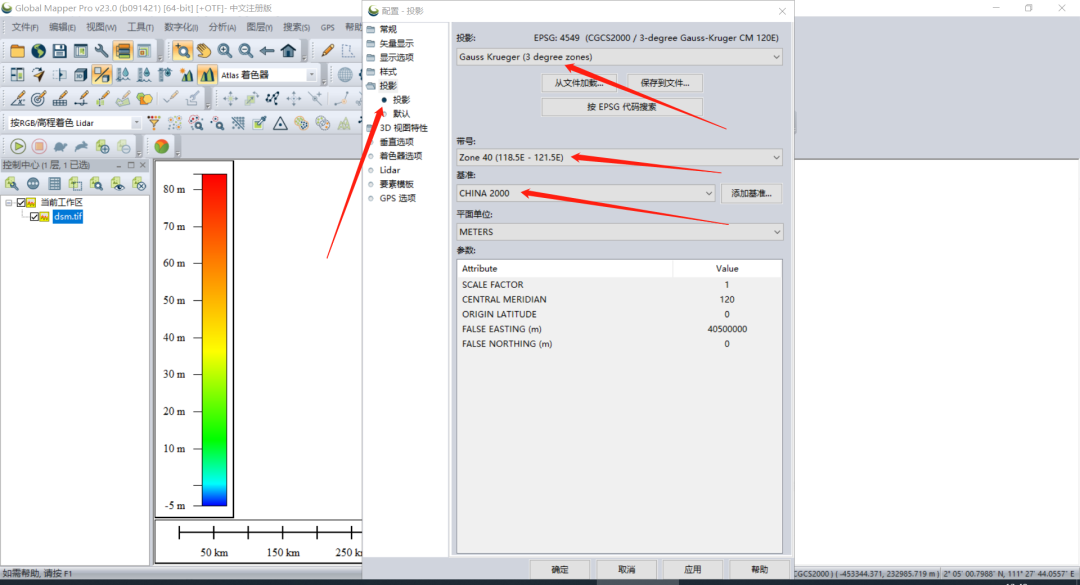

DSM导入进去后注意右下角的投影和坐标系,如果不是和DSM一样的坐标系就要更改,我这里使用国家2000坐标系和高斯克吕格3度带投影点击左上角的扳手图标(配置),点击“投影”,选择好投影、带号和基准。








04
更改高程值

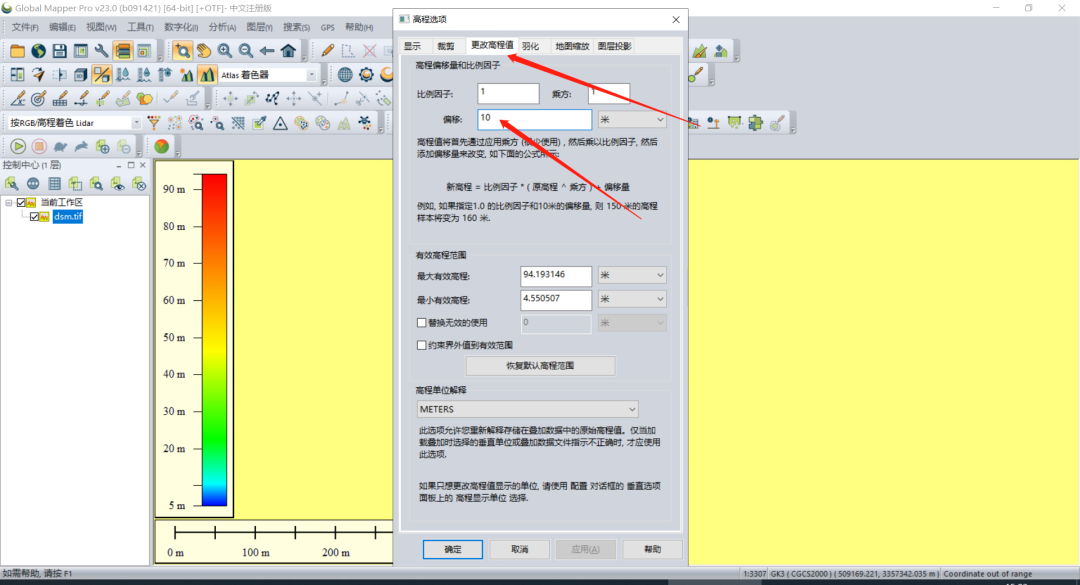

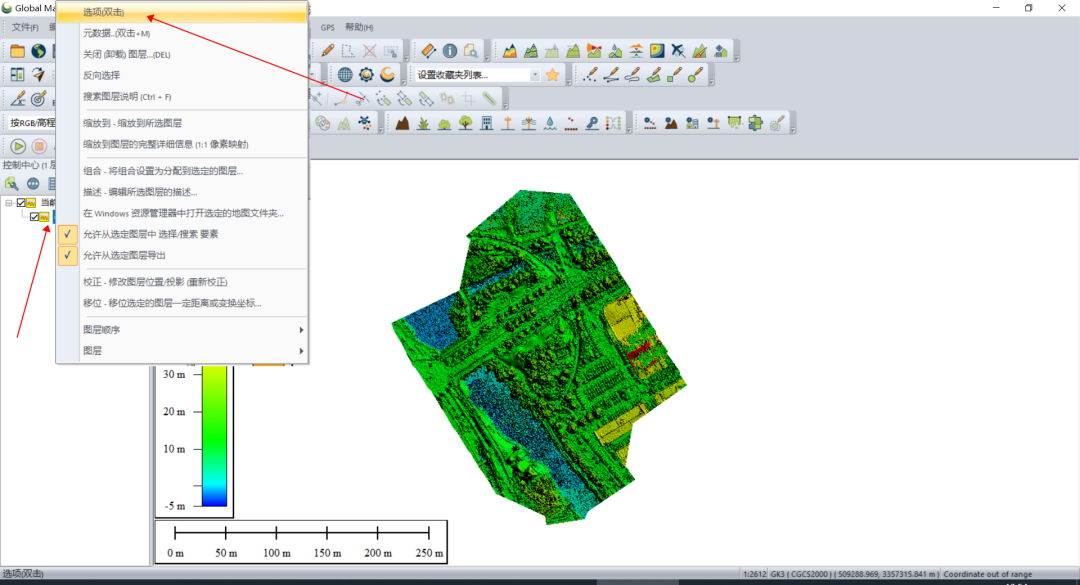

右键点击左侧图层中的“DSM”——“选项”——“更改高程值”(如果有从大地高转成85高的需求,求出高程异常值后可以直接填写进去)——“偏移”(输入偏移量)——“确定”。





05
导出高程点

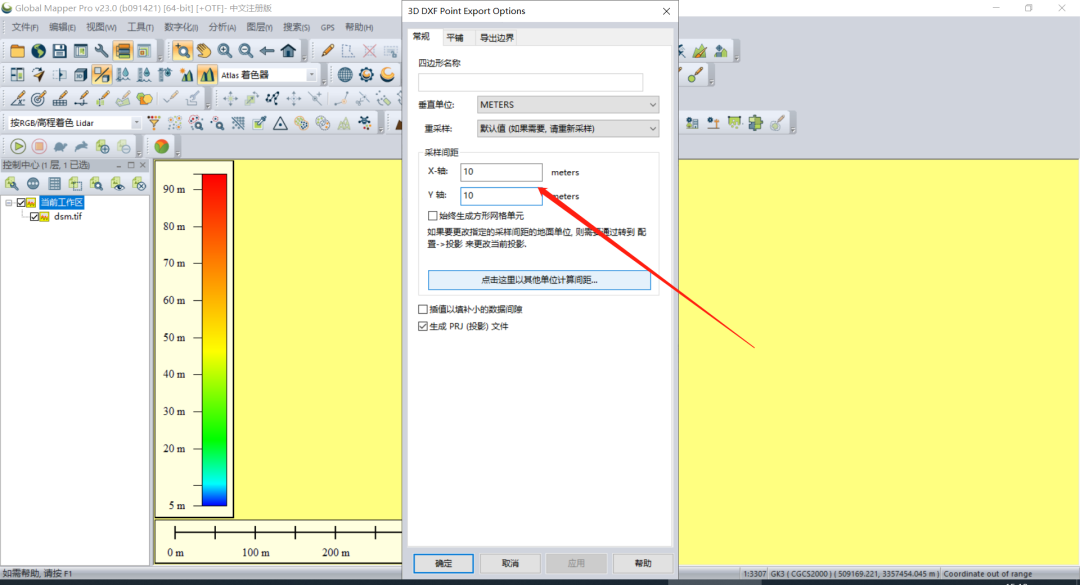

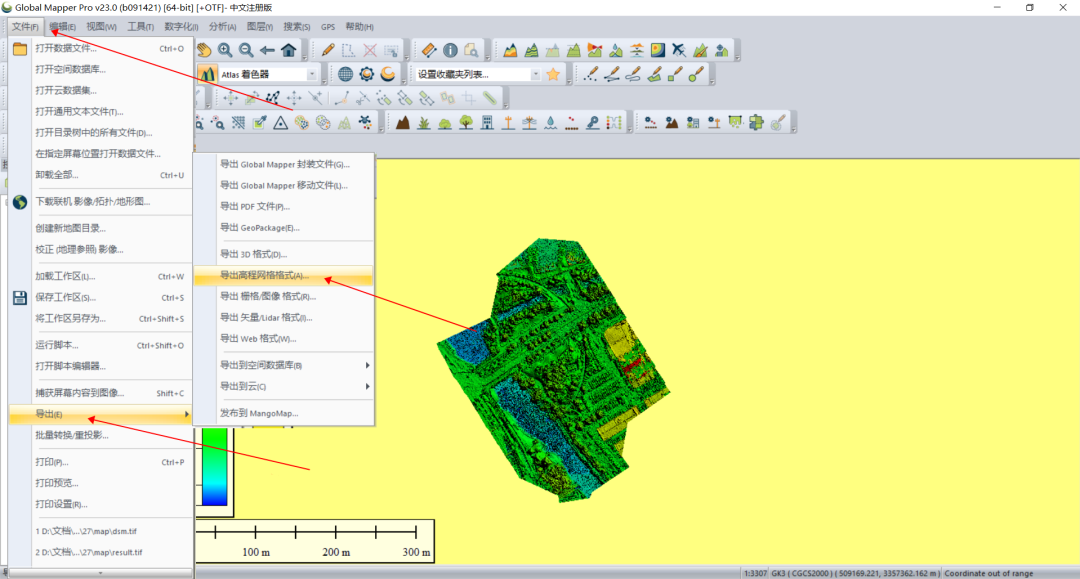

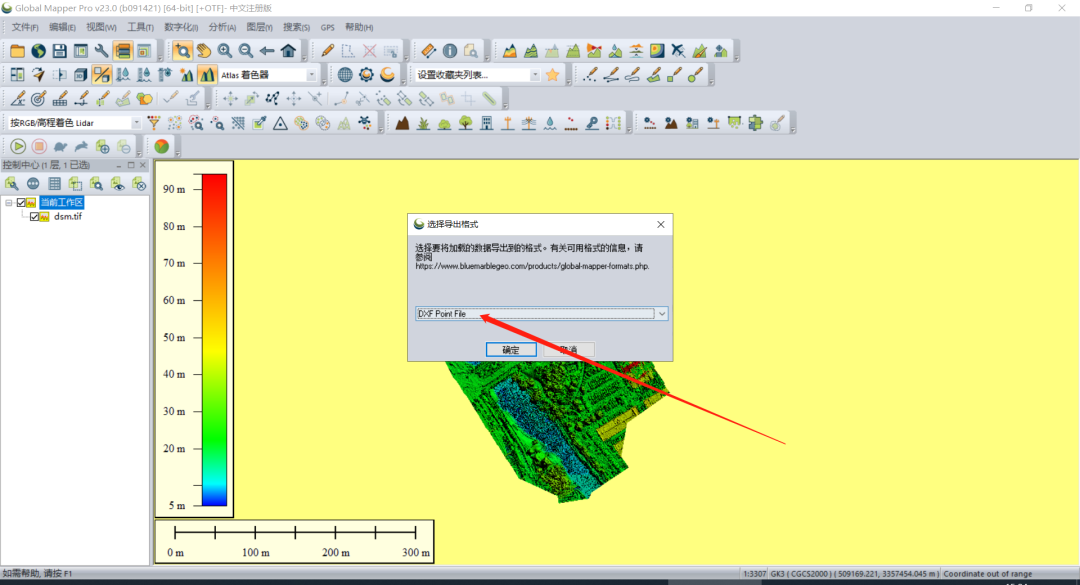

点击“文件”——“导出”——“导出高程网格格式”——选择“DXF Point File”——“确定”——填写“采样间距”(我这里X和Y都选择10,高程点就是按10米的间距分布)——“确定”——命名并选择保存路径。







06
用CASS打开DXF文件

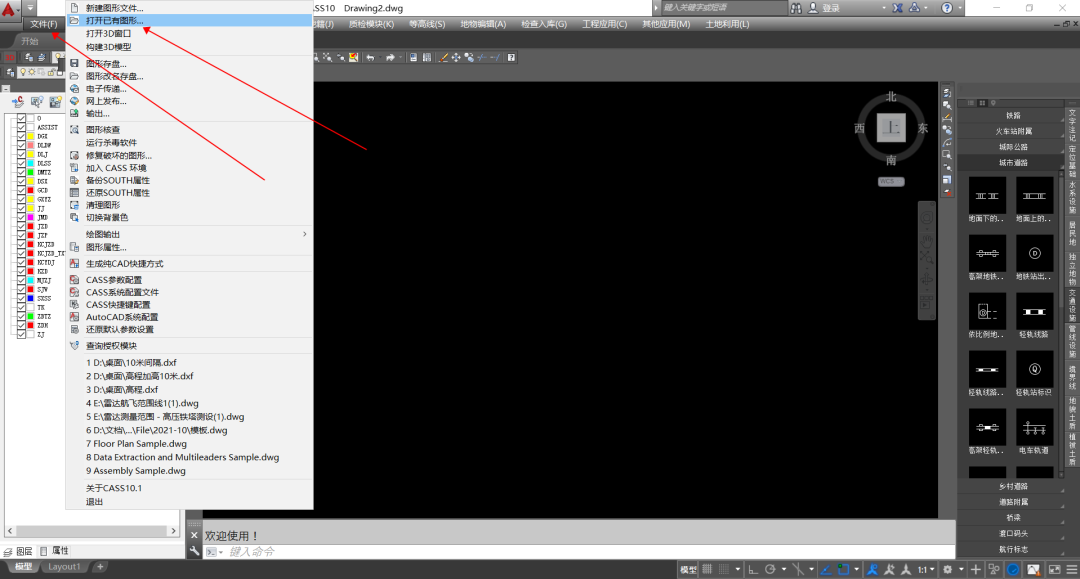

打开CASS软件后点击左上角的“文件”——“打开已有图形”(刚刚导出的DXF文件)。




07
导出生成DAT文件

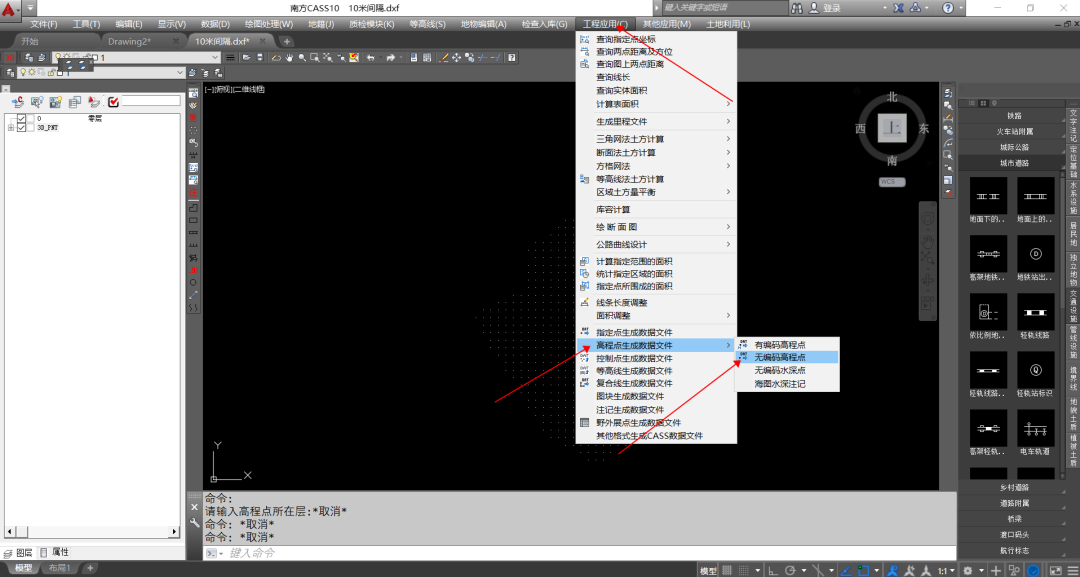

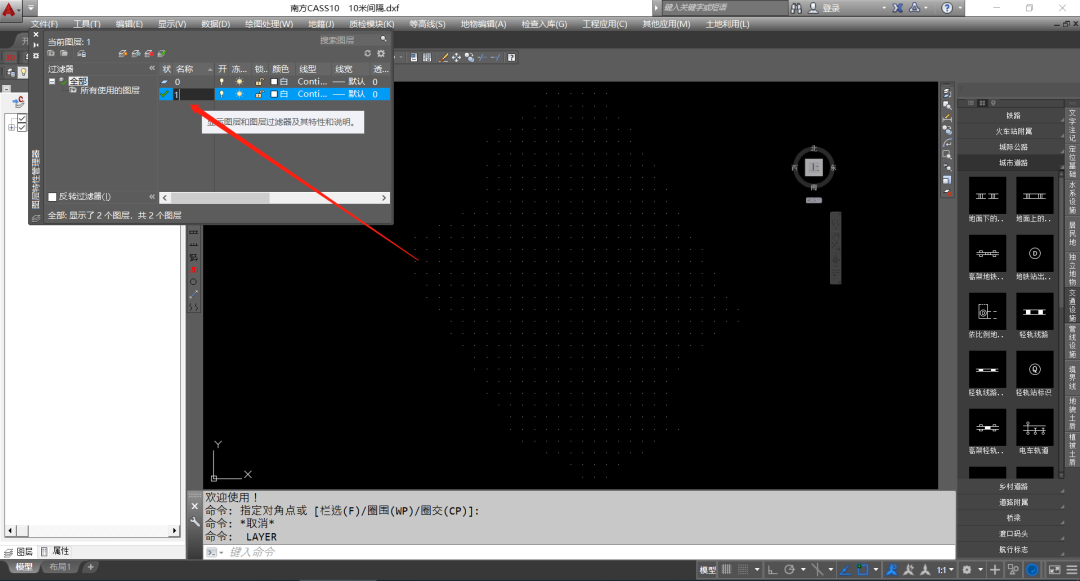

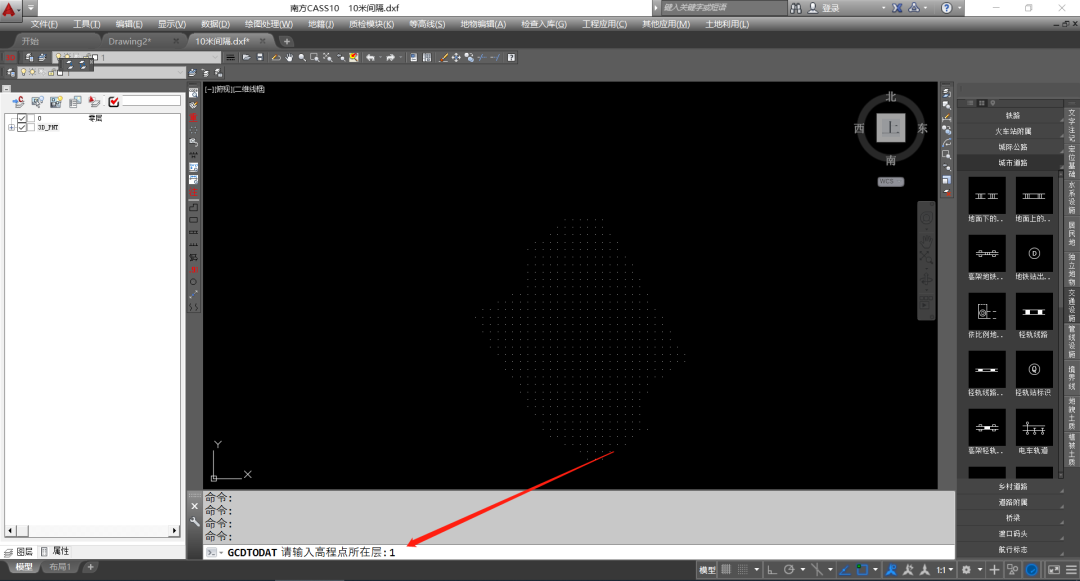

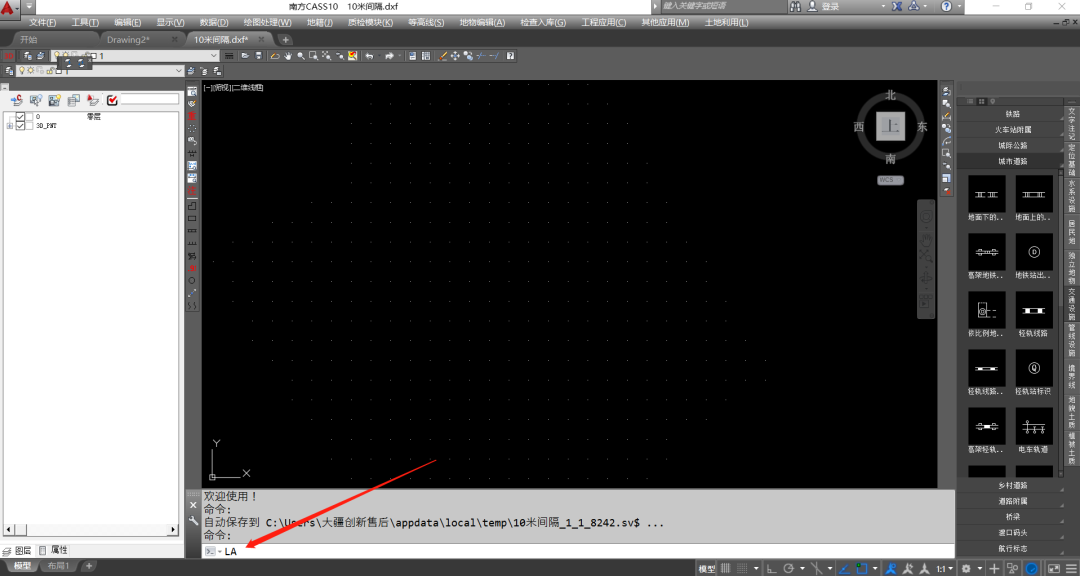

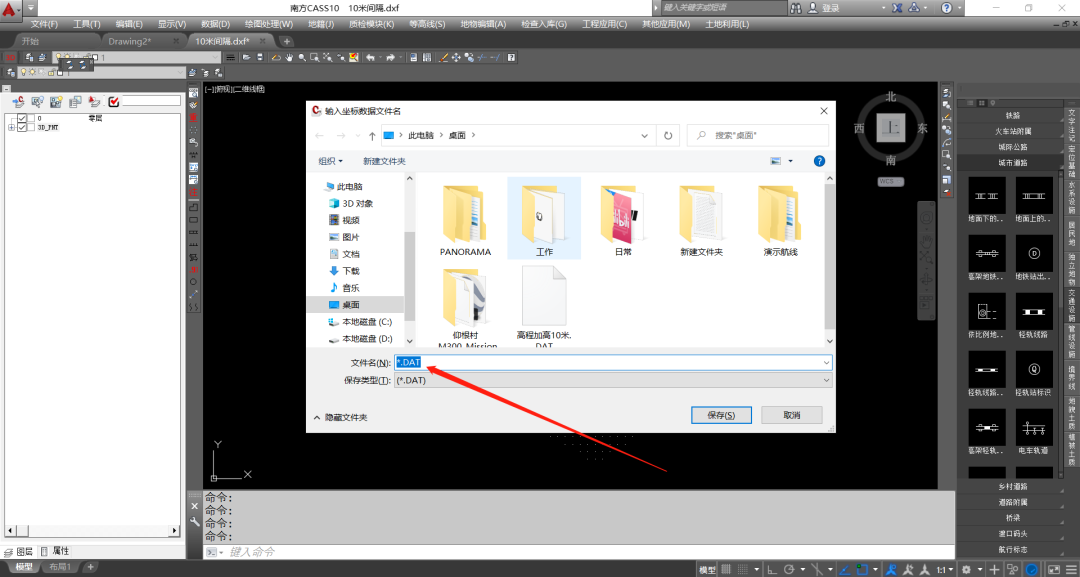

打开的高程点是没有高程注记的,这时我们需要将它导出。在CASS下方命令栏输入“LA”后回车,在弹出的窗口中点击高程点的图层后按“F2”更改图层的名称,我这里随便命名为1点击工具栏中的“工程应用”——“高程点生成数据文件”——“无编码高程点”——命名并选择保存路径——在命令栏中输入“1”后回车(DAT文件就生成了)。







08
展高程点

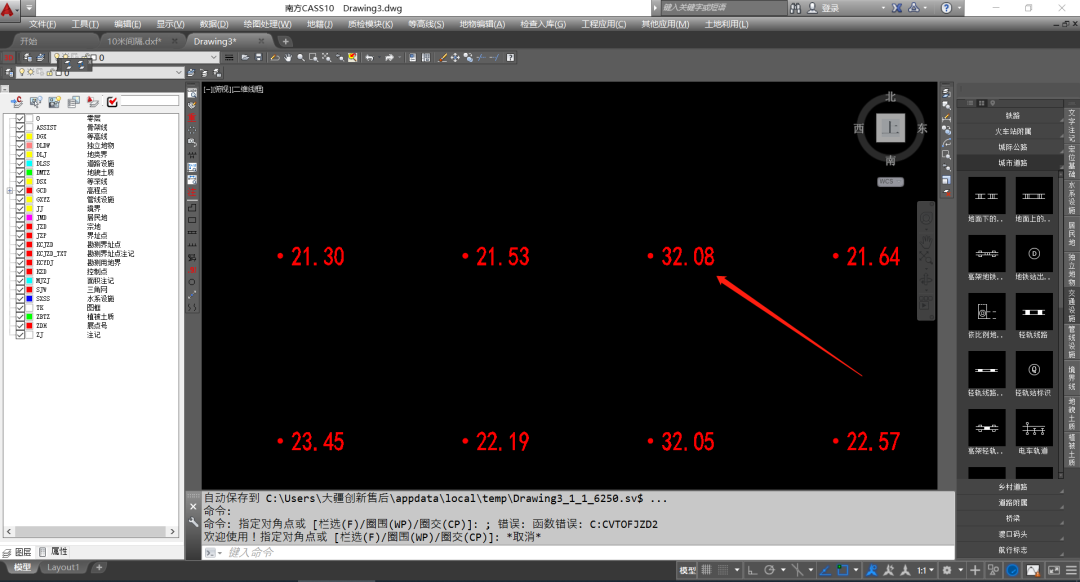

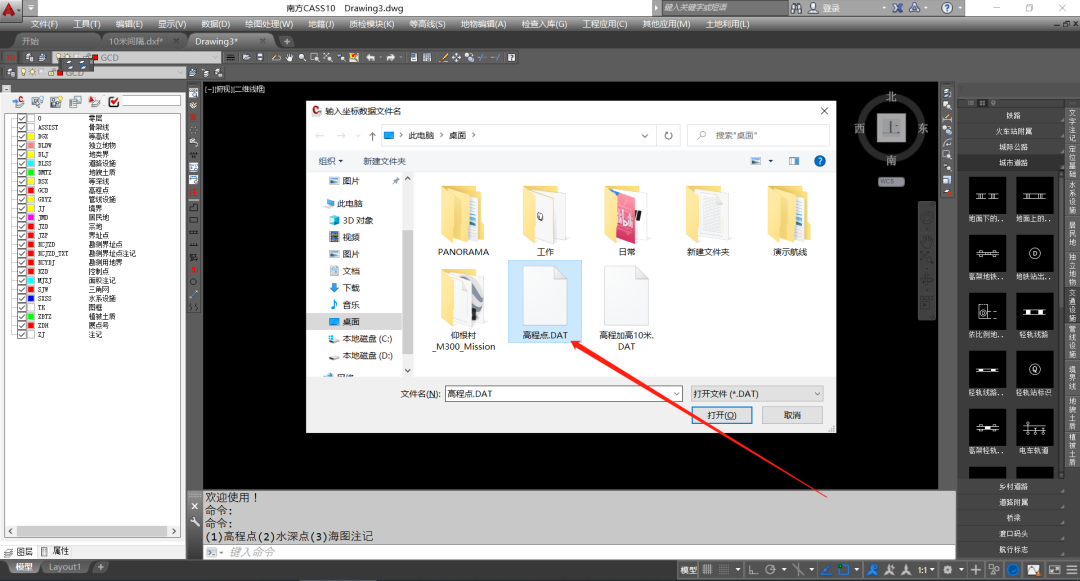

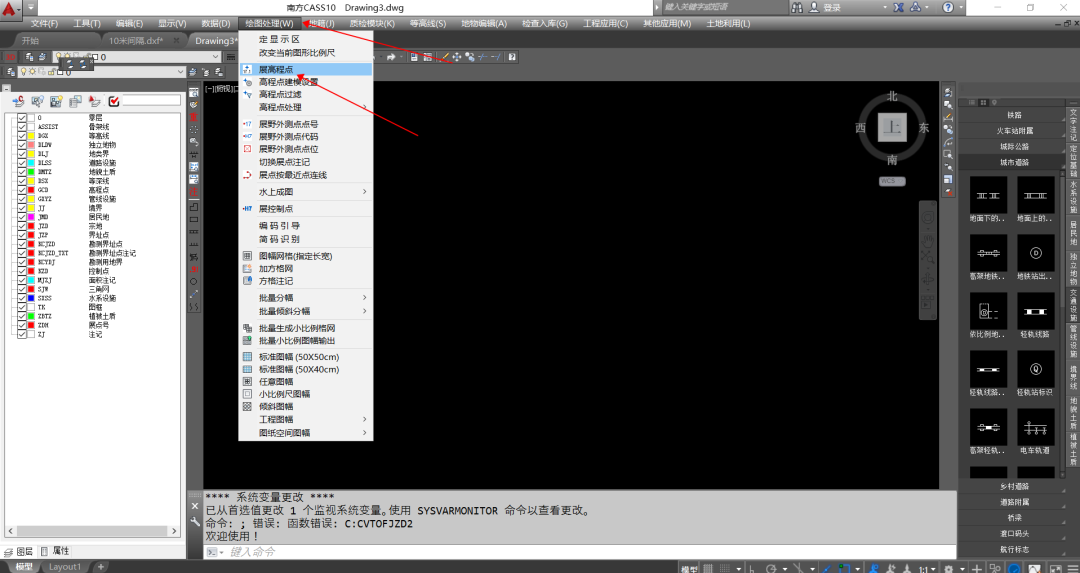

点击工具栏中的“+”(增加一个图形)——“绘图处理”——“展高程点”——打开刚刚生成的“DAT文件”——点击两次“回车”(这些高程点就是有高程注记的)。








09
生成等高线

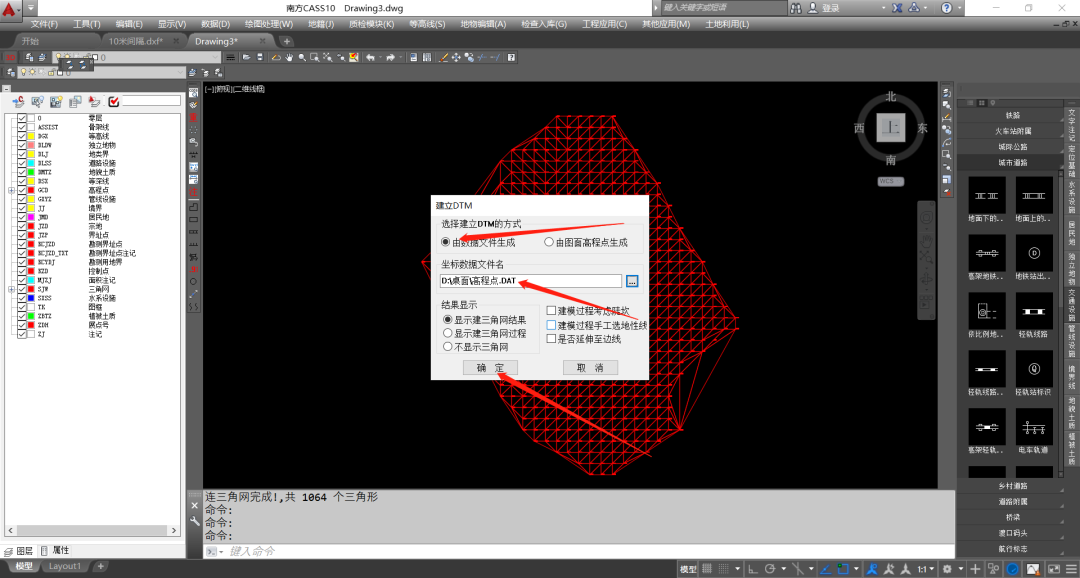

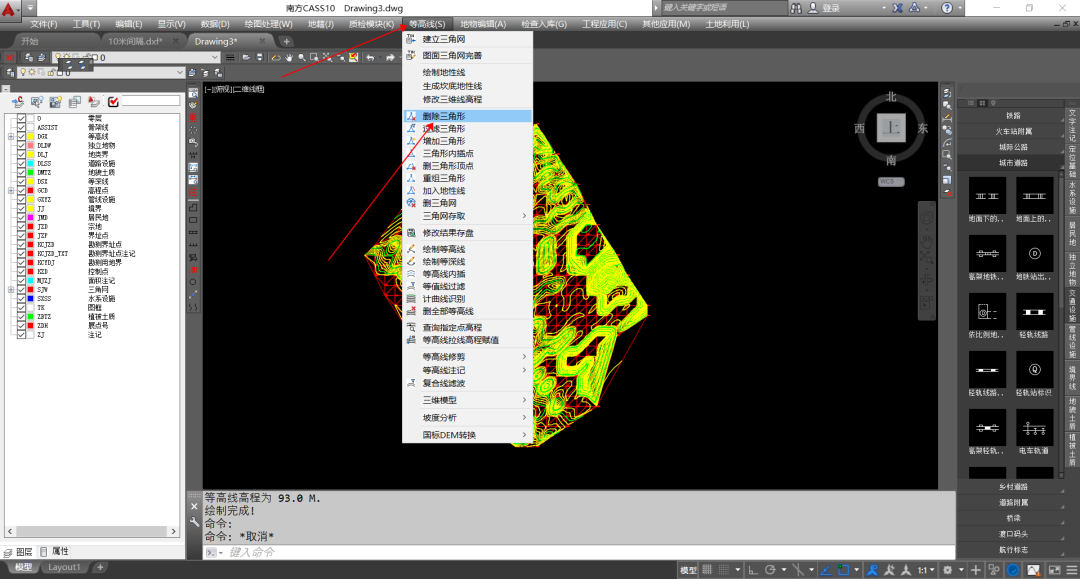

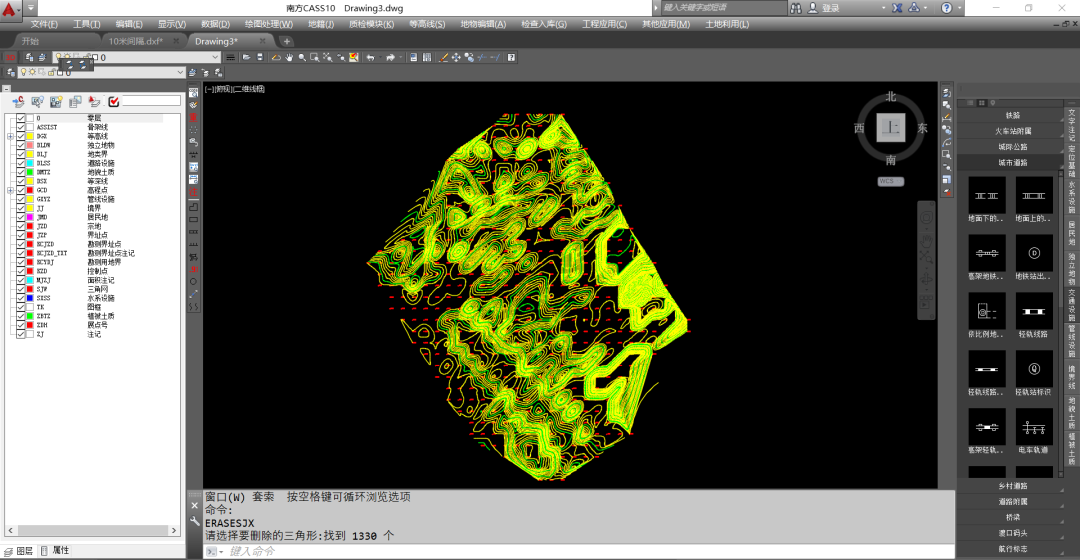

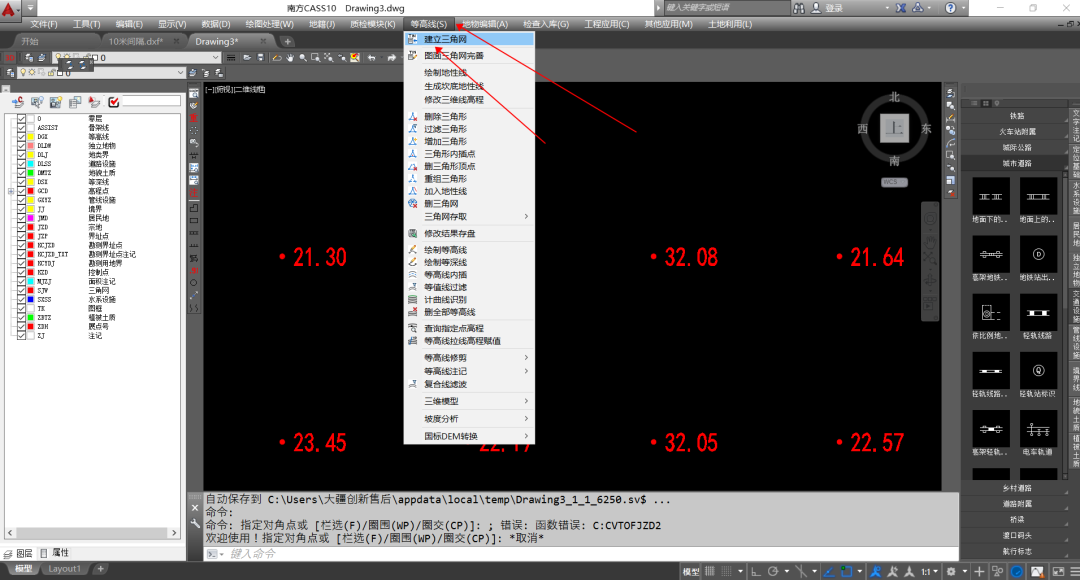

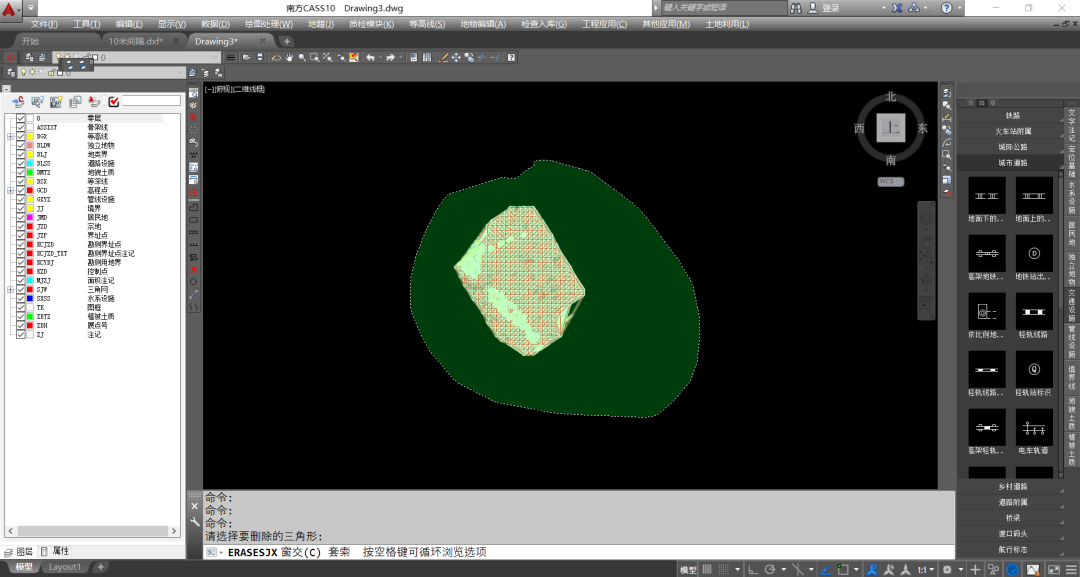

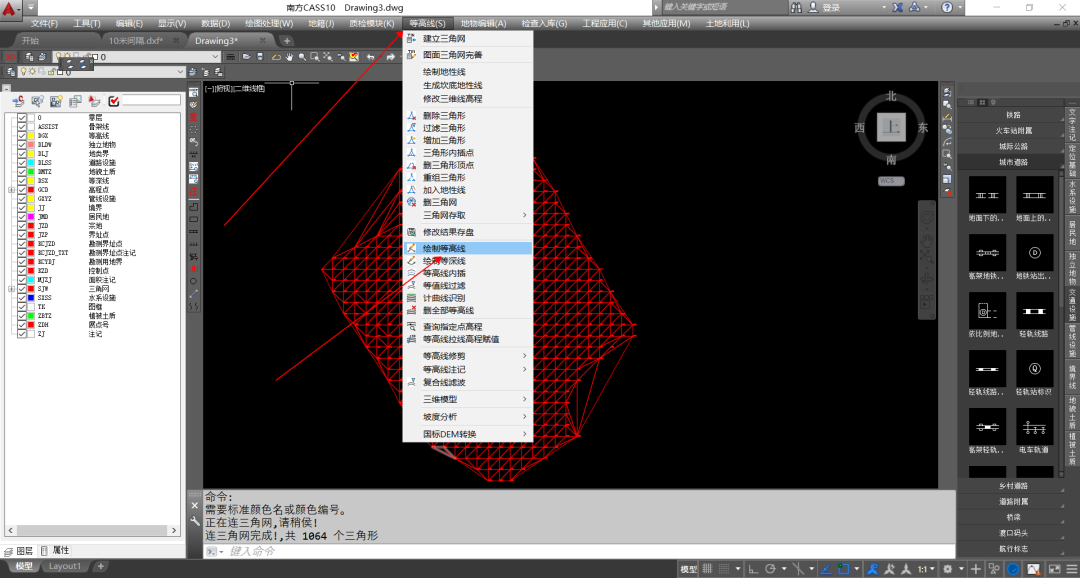

点击工具栏中的“等高线”——“建立三角网”——选择“由数据文件生成”——选择刚刚生成的“DAT文件”——“确定”——“等高线”——“绘制等高线”——输入“等高距”——“确定”(等高线已生成)——等高线”——“删除三角形”——“框选”所有三角网(长按鼠标左键框选范围)——“回车”(剩下的就是高程点和等高线了)。








END
