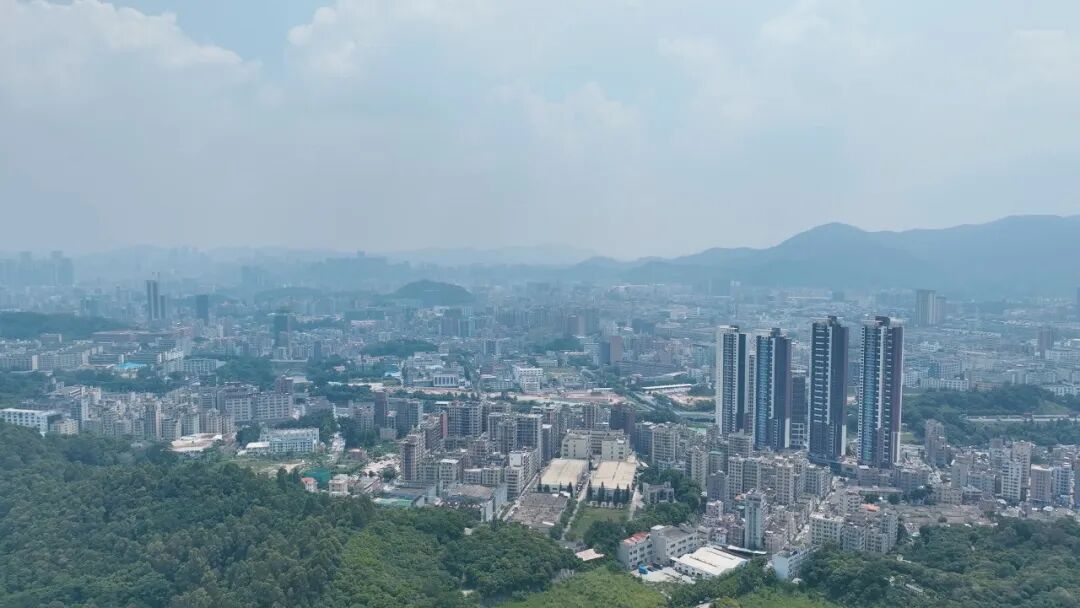

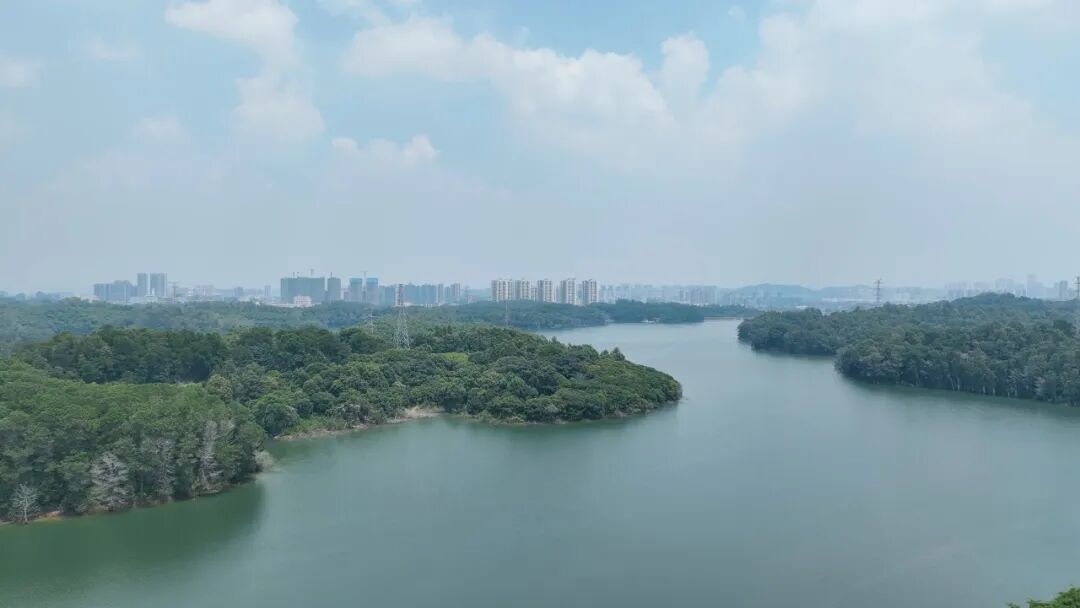

Part 01测区概况 本项目地点是在深圳,电子科技大学高等研究院深圳校区的选址所在地,测区北边水库环绕+高山及电塔,南边建筑高差比较大,最高的建筑有135米,对本项目有一定的难度。

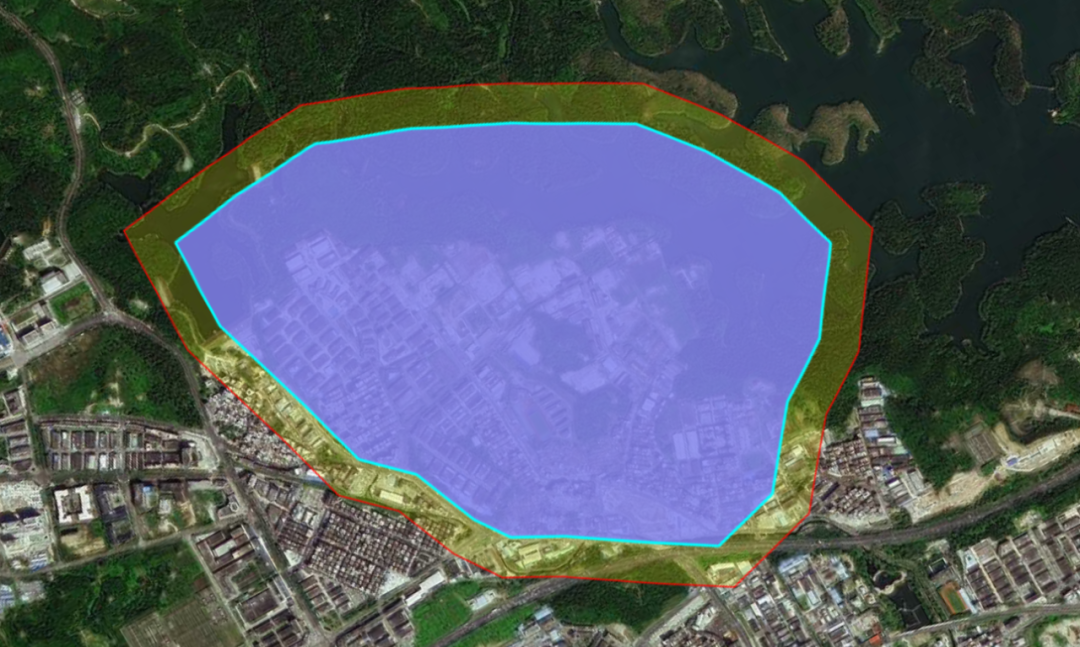

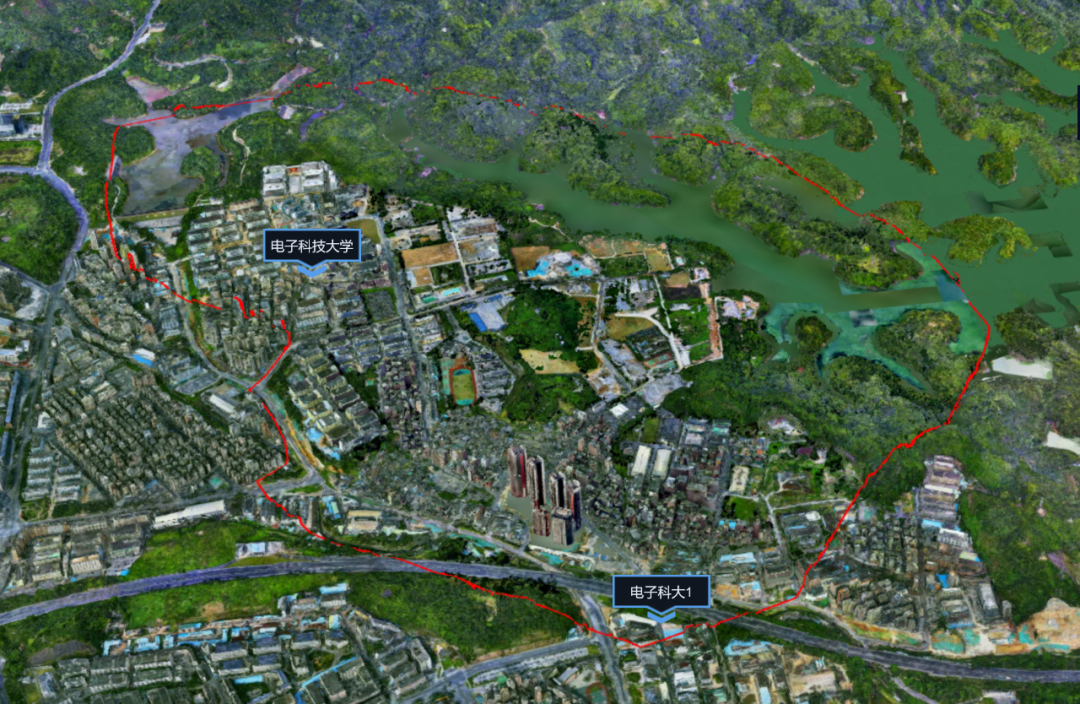

测区范围及概况

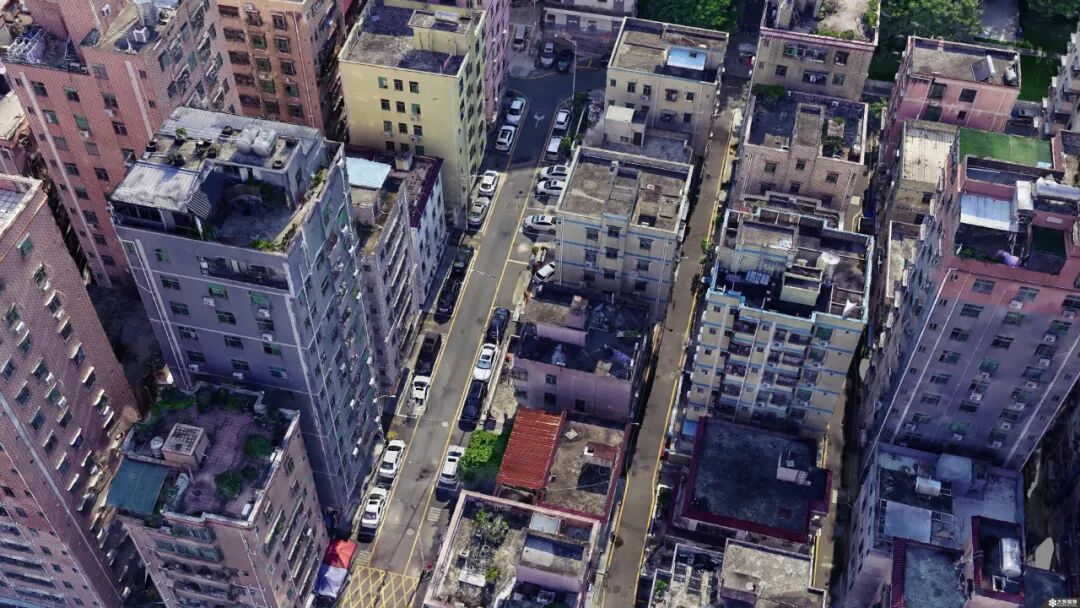

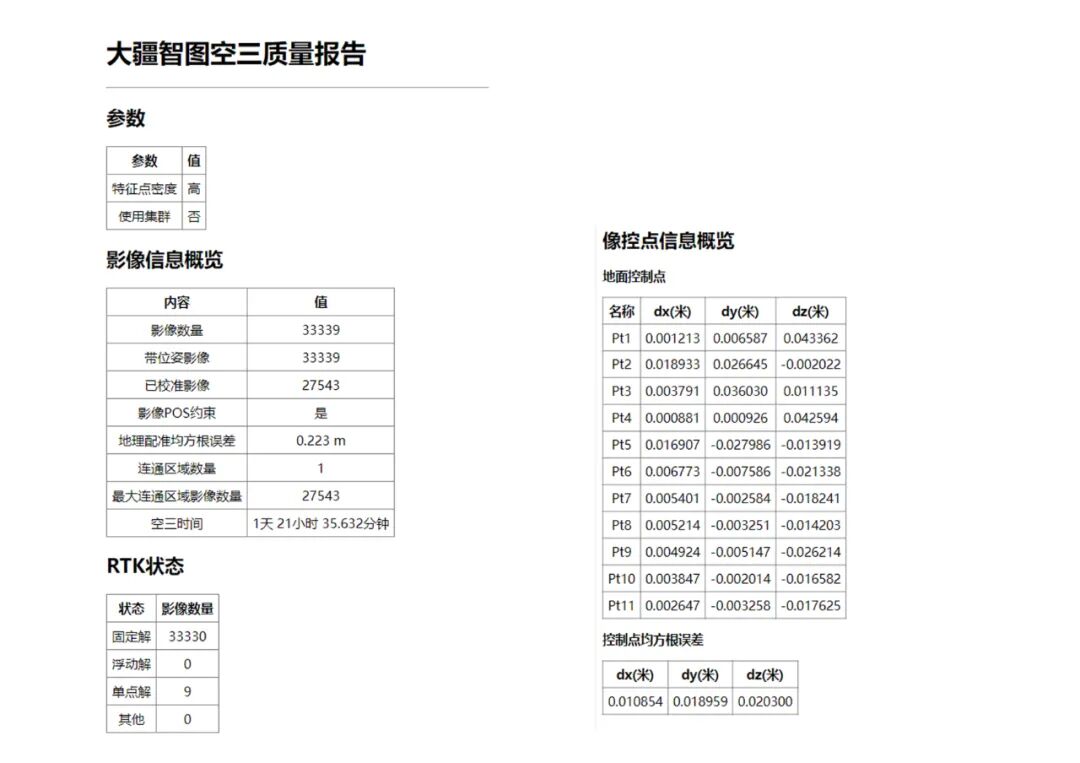

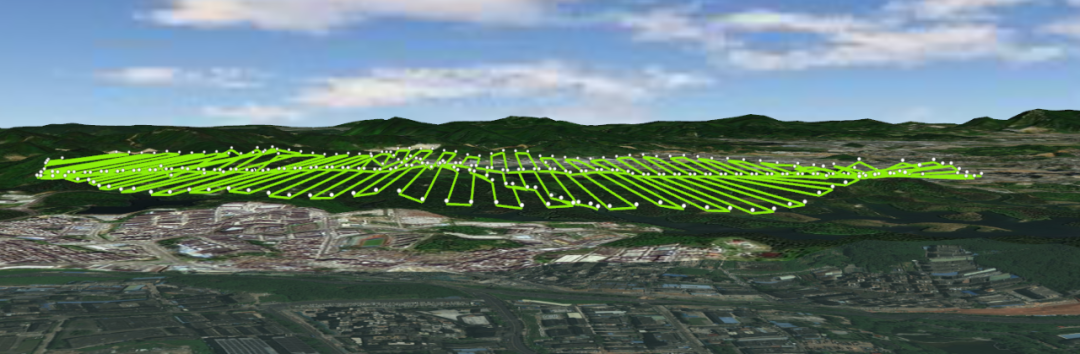

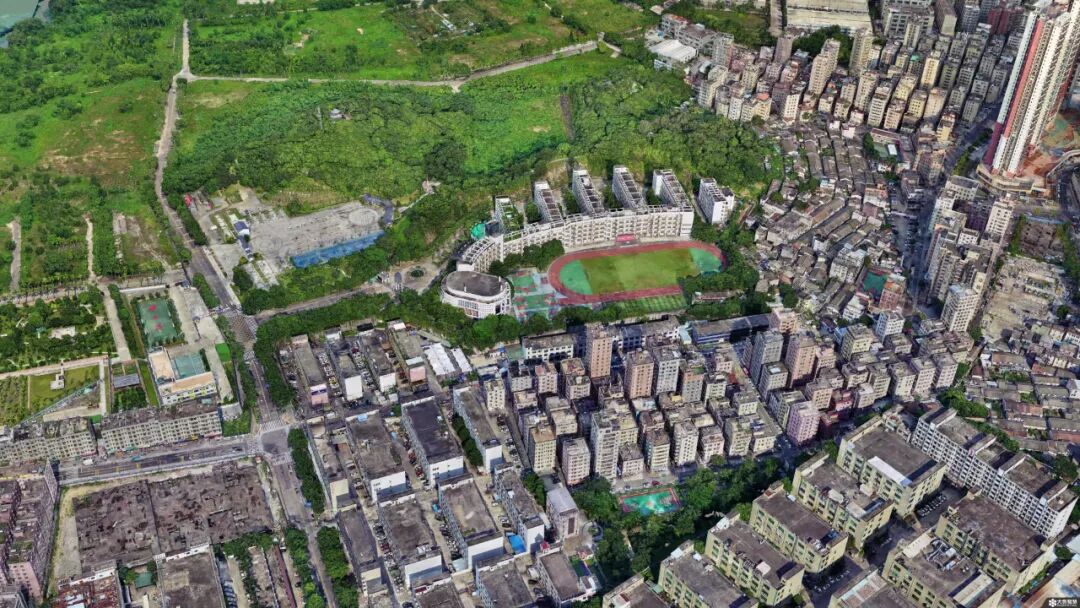

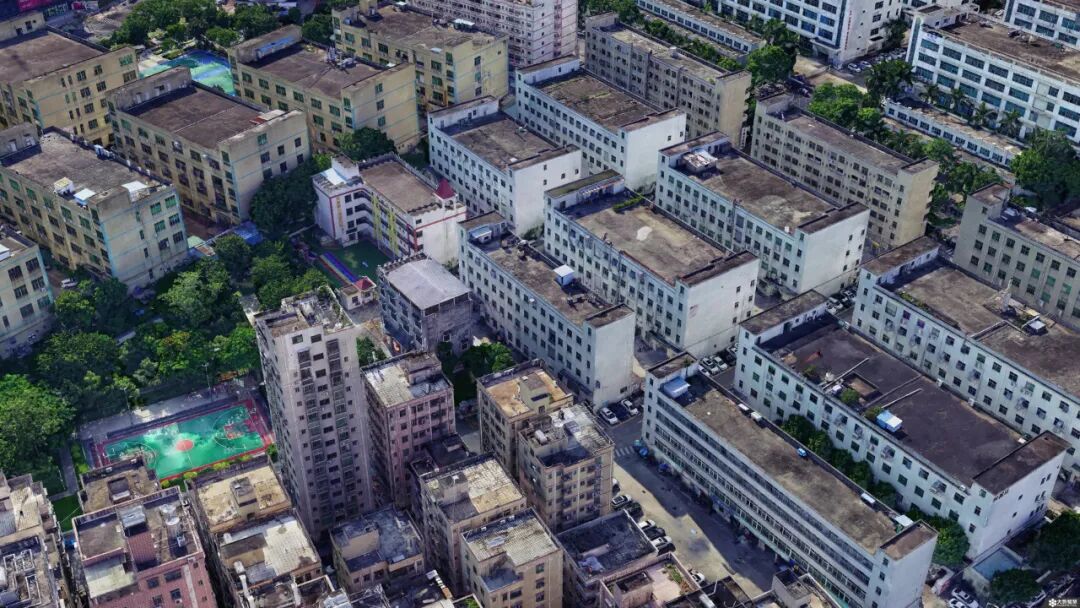

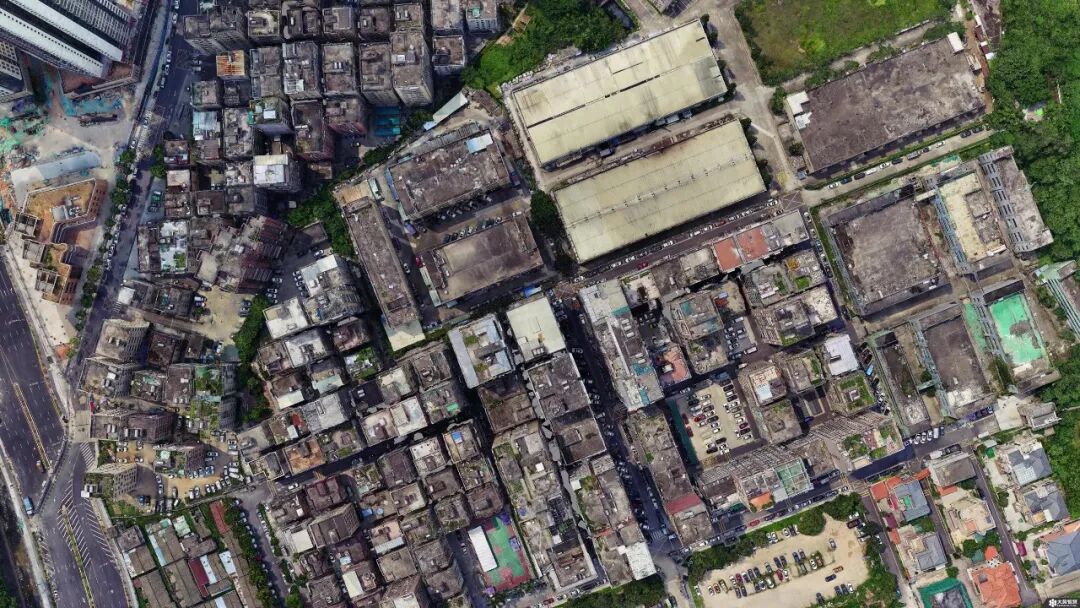

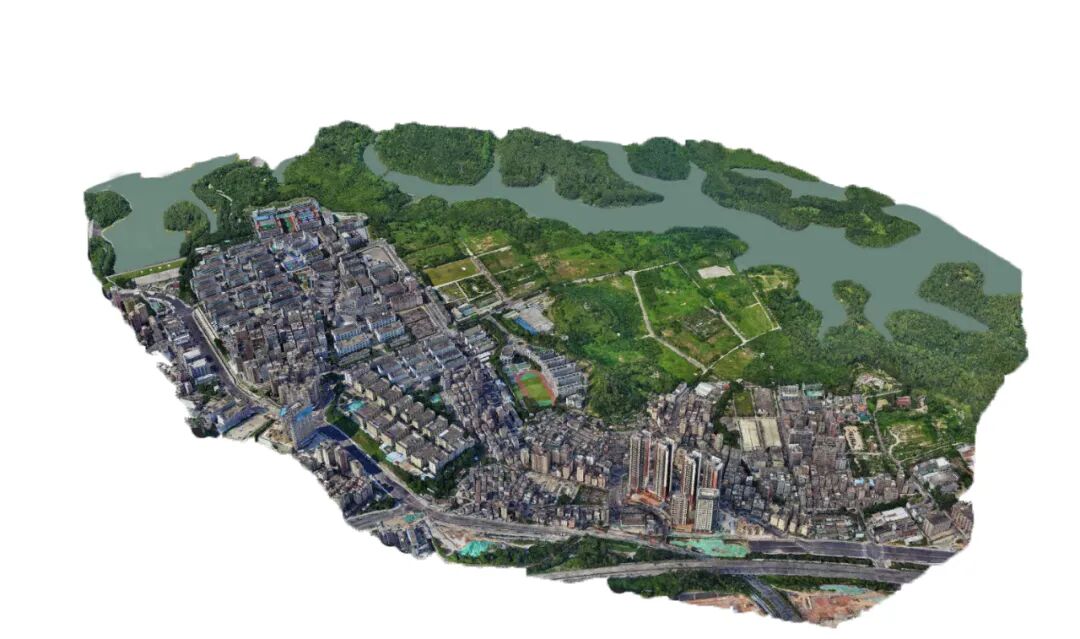

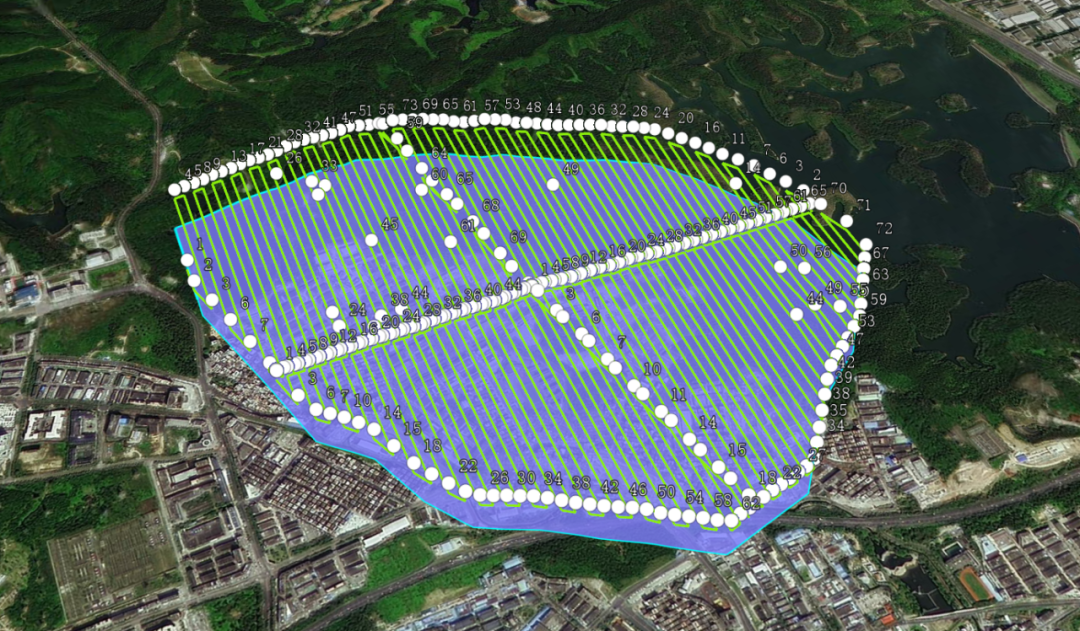

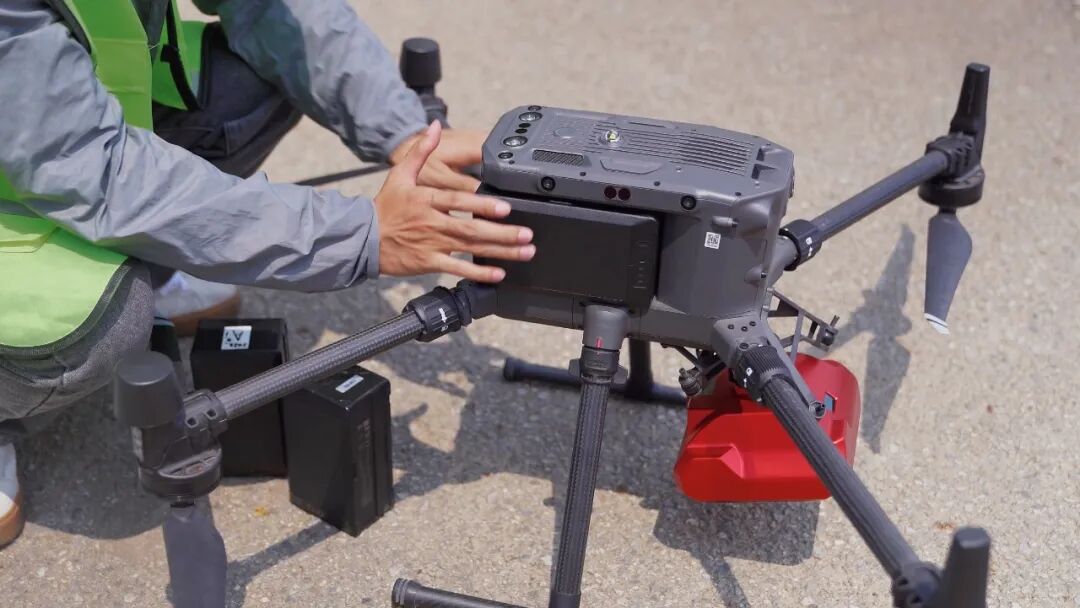

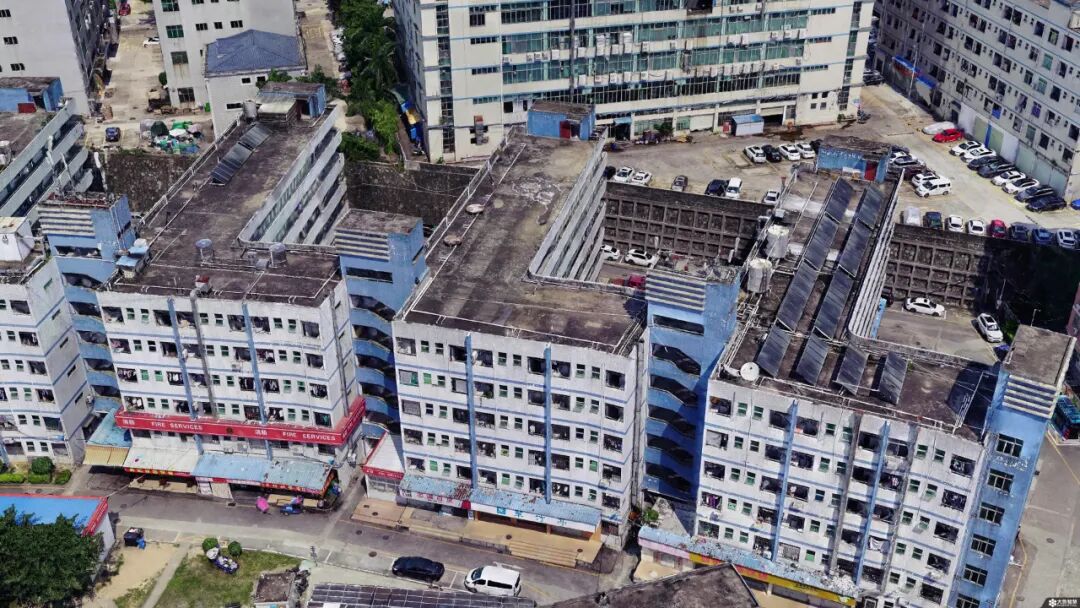

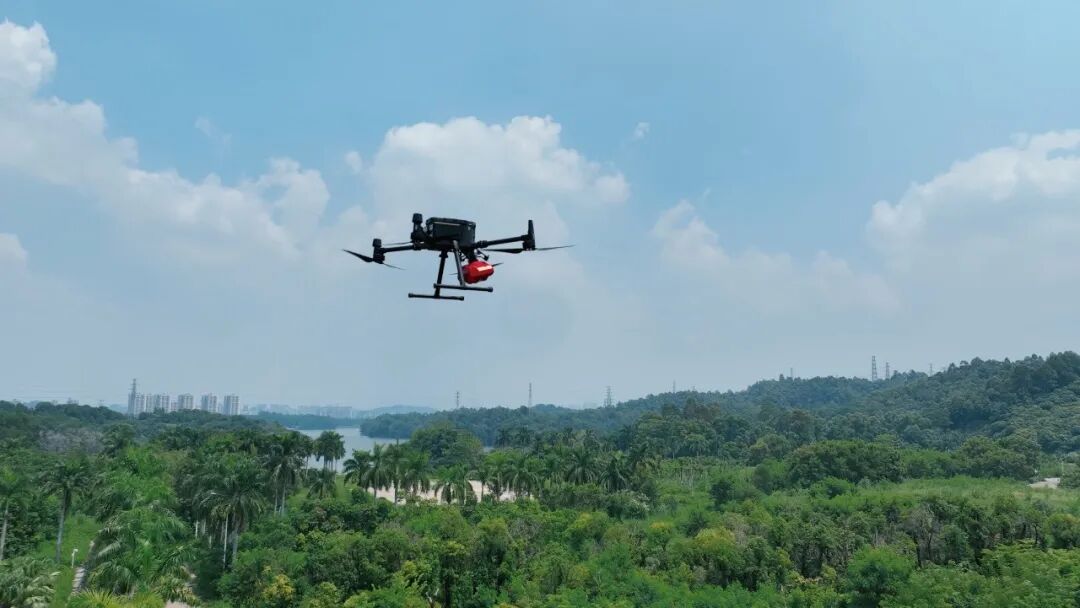

Part 02设备选取 本次案例,我们通过使用大疆经纬M300 RTK+SHARE 202S PRO V2对电子科技大学高等研究院深圳校区开展三维数据采集建模,来展示SHARE 202S PRO V2在实际应用过程中的效率表现。 方案组合优势大疆经纬M300 RTK抗风性能优异,且具备RTK厘米级定位精度,可实现精确的变高航线作业及悬停作业。SHARE 202S PRO V2总像素2.1亿,适合城市核心及高落差区域应用,可搭载市面上主流的多旋翼与固定翼无人机,实现高精度免像控航测。 Part 03项目要求 本次项目分辨率要求为分辨率优于1.5cm,模型平差高差优于3cm,三维影像要求纹理清晰、城市区域结构完整,模型路面水面平整,房屋棱角清晰不空洞不拉花。 Part 04外业航飞概况 由于本次项目的高差比较大,地理环境复杂,项目范围比较广,高楼间隔比较小。为了满足项目需求,所以我们采用了仿地飞行+贴近测量的方式,把航线重叠率调高为航向82%旁向72%,同时结合下视图传,针对高楼区域进行手动补拍,另外也把整个范围分成了四个区块,防止信号遮挡从而造成干扰。航线规划截图 Part 05数据成果 整个外业作业时间共计4小时,使用大疆M300电池6组,采集照片数共33390张,使用大疆智图单机版空三用时1天21小时,智图集群版(8个子节点)建模用时3天7小时。模型效果截图 Part 06应用总结 此三维模型可以充分展示电子科技大学高等研究院选址及附近环境建设成果、规划设计方案、监管土地利用,通过城市三维模型可以对这一片区域情况一目了然。实景三维模型可以应用于城市规划理论指导以及城市建设、城市设计等方面辅助参考,基于城市三维模型的GIS系统为定性的城市规划理论和城市设计理论提供技术支撑,促进城市规划科学发展。
