01

信号质量要求

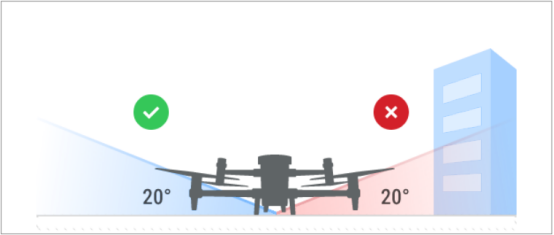

推荐安装在空旷地面或楼顶等无明显信号遮挡的场地。为保障机场内置RTK模块的信号质量和设备运行稳定性，需保证地面高度角20°范围内无明显信号遮挡物。

如存在遮挡，可通过如下公式计算机场距离遮挡的最小距离：

其中d为机场距离遮挡物之间的最小距离；h为遮挡物高度（障碍物高度可通过飞行的无人机进行测量）。

确保机场安装位置顶部及四周无明显反射物，避免产生多径反射影响飞行器图传系统和GNSS系统正常工作。反射物包括但不限于大楼玻璃幕墙、铁皮屋顶、楼顶大面积太阳能板、楼顶金属广告牌等。

02

使用飞行器测试

卫星信号质量检查

使用飞行器在待选地点按要求收集两个时段的数据。步骤如下：

1）开启飞行器和遥控器电源，并确保两者已对频。

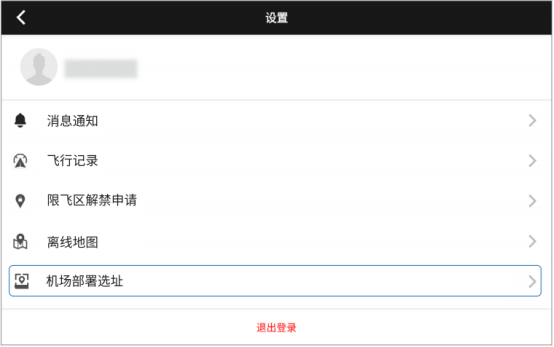

2）运行DJI Pilot 2 App，点击首页的图标，选择“机场部署选址”。

3）根据指引新建选址任务，进行环境检查。

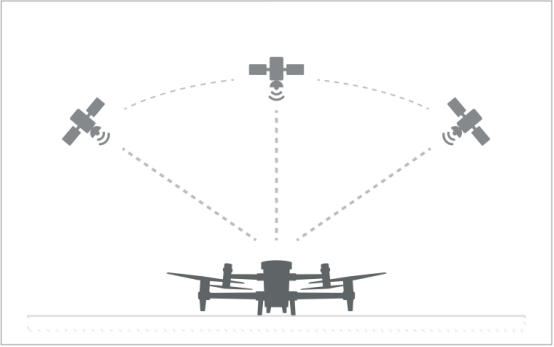

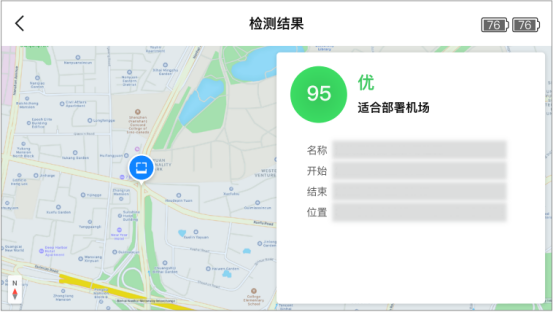

4）将飞行器放置于待选地点并按照App提示进行静置，App将进行卫星信号质量检查并完成数据分析。

航线飞行测试

在待选地点周围进行航线飞行，以评估作业能力（如图传信号强度、续航能力、RTK信号干扰等）。步骤如下：

1）使用M30系列飞行器（自行购买），通过App在遥控器上规划实际作业的航线任务。

2）从待选地点起飞，记录飞行过程中图传信号质量以及续航情况。

注：

• 若机场安装后需要使用增强图传功能，测试前请为飞行器安装 DJI Cellular模块和SIM卡；测试时记录空中4G信号强度情况。
• 飞行距离与未来机场的目标作业区域有关，勘察时需要根据未来机场作业的具体情况而定。
• 使用DJI Pilot 2 App查看待选地点是否位于飞行器禁飞或限高区域，否则会影响飞行作业。飞行器无法在禁飞区起飞，如您已获得有关部门在此区域的飞行许可，请访问https://www.dji.com/flysafe或者联系flysafe@dji.com提前申请解禁。
