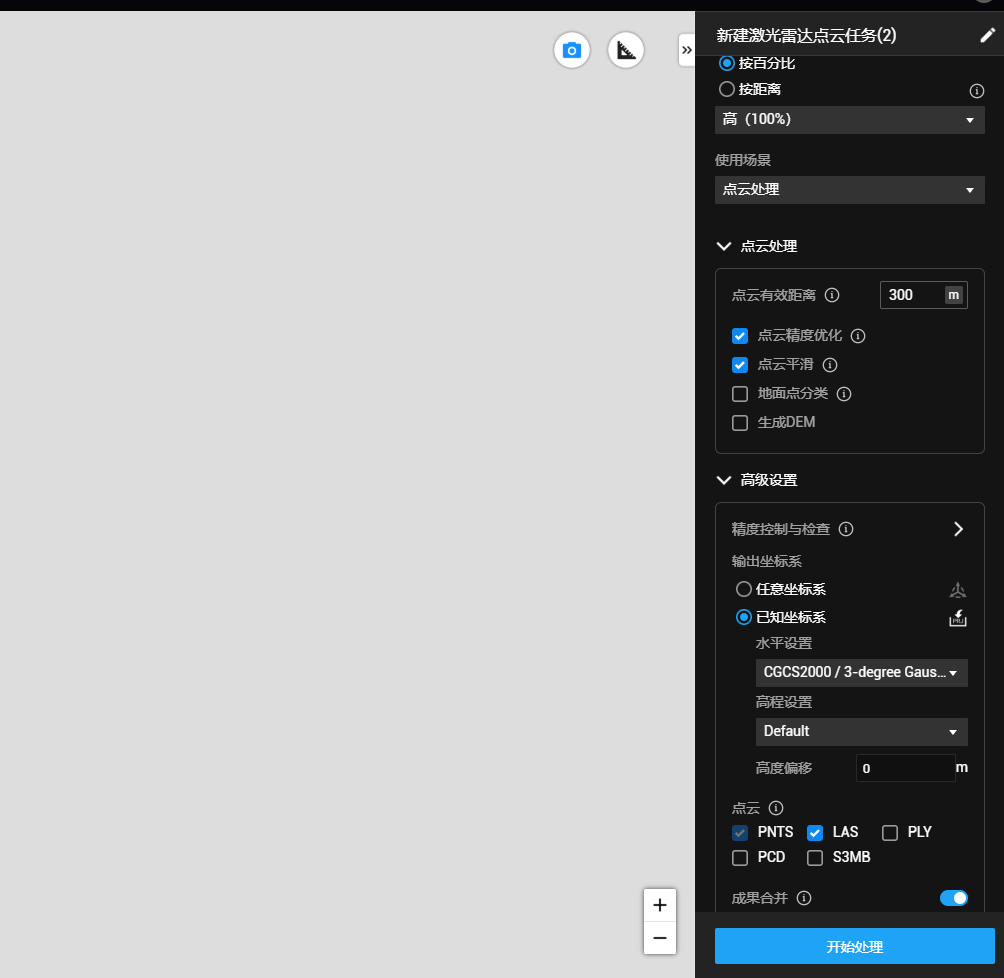

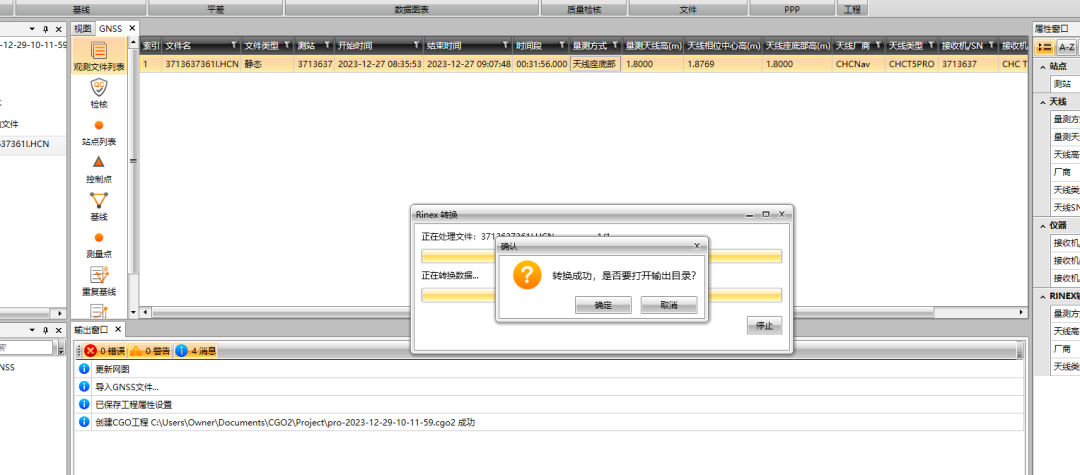

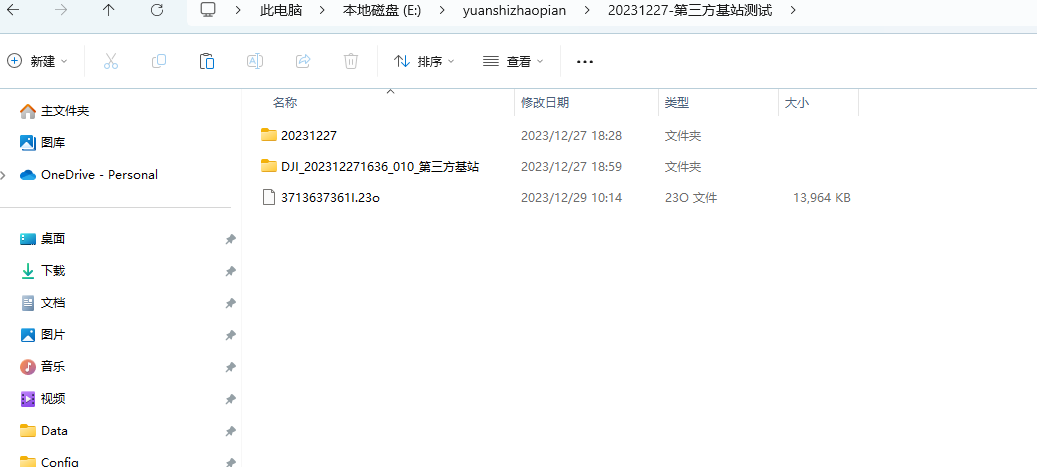

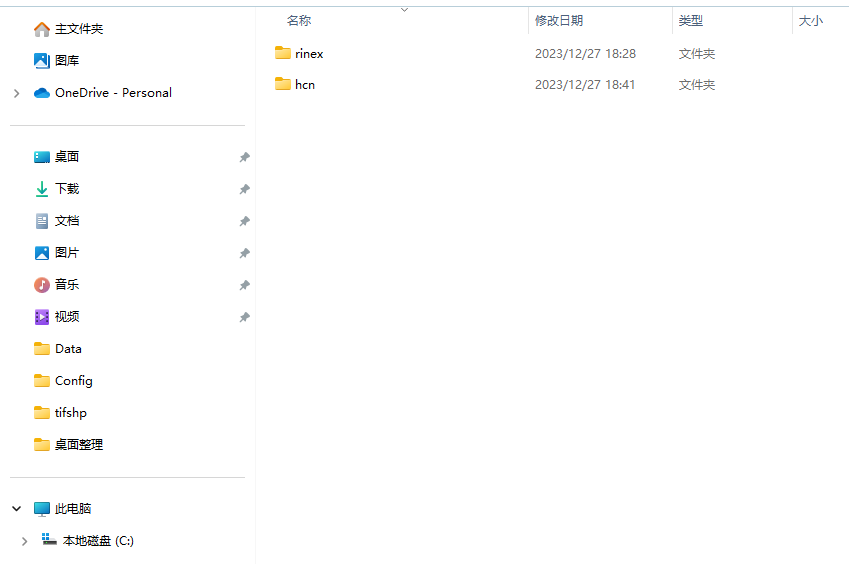

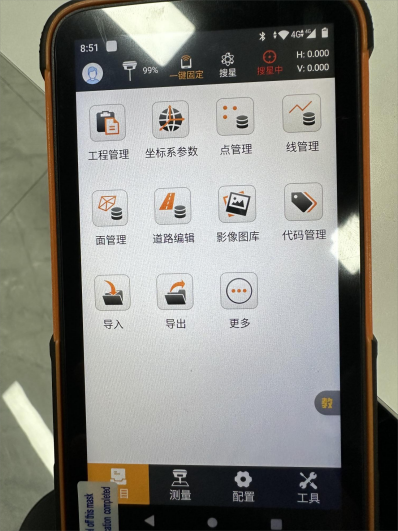

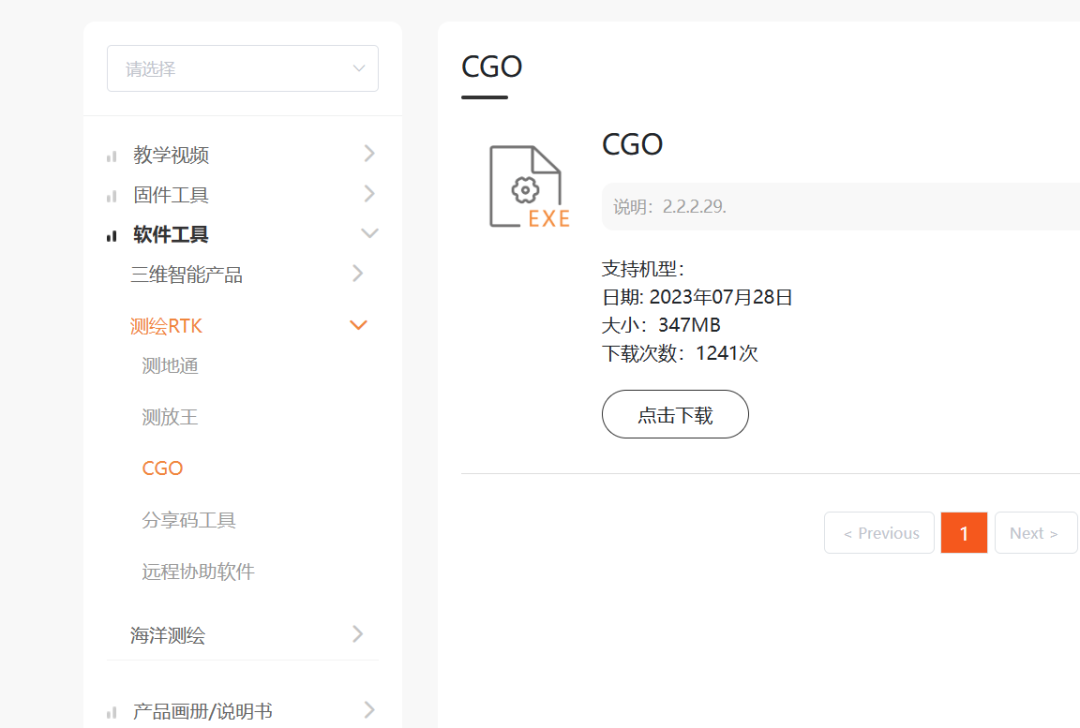

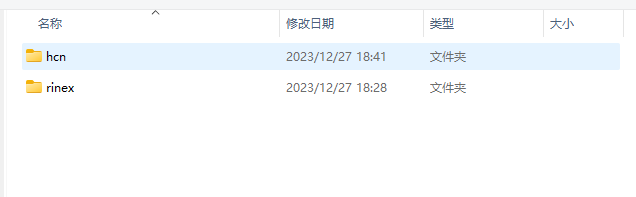

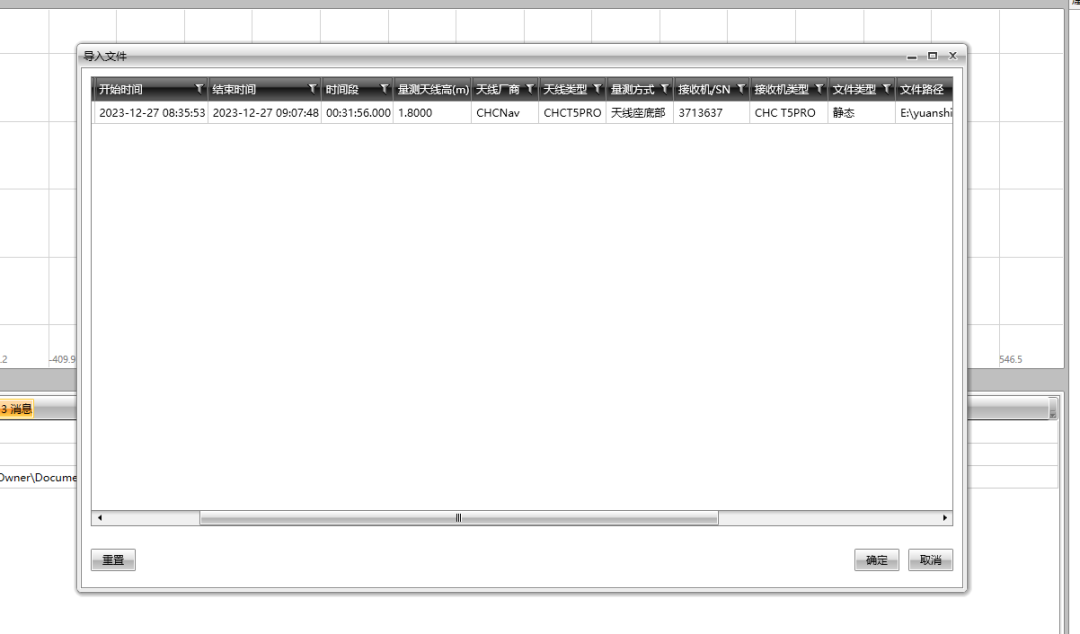

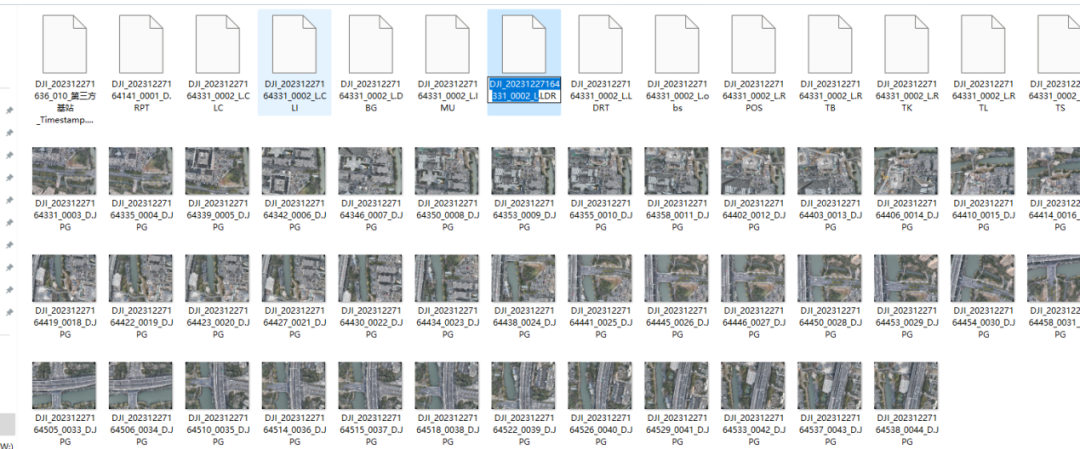

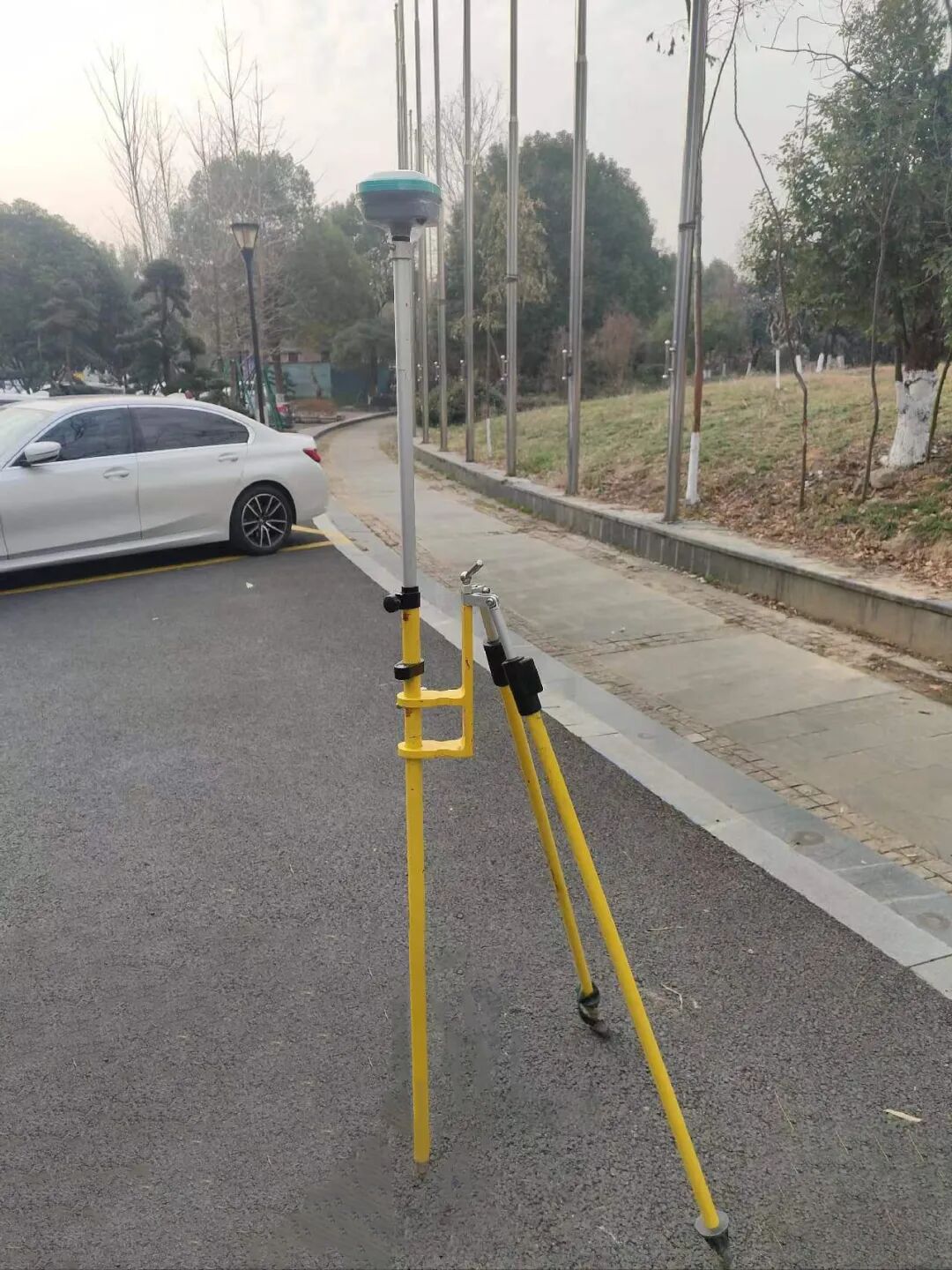

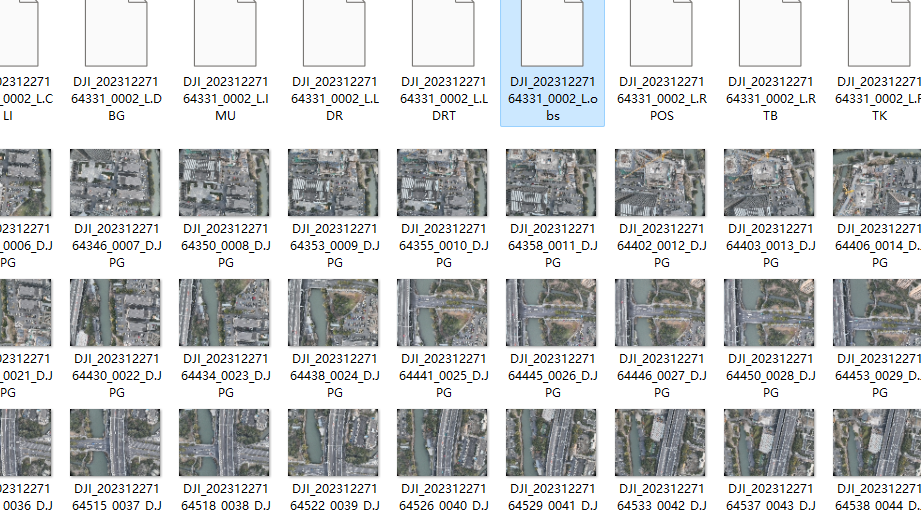

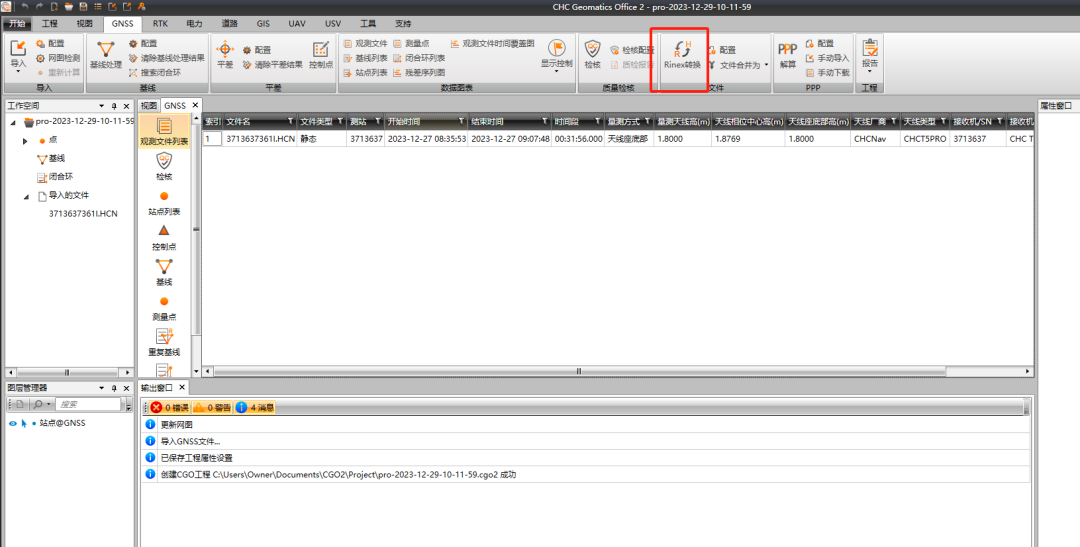

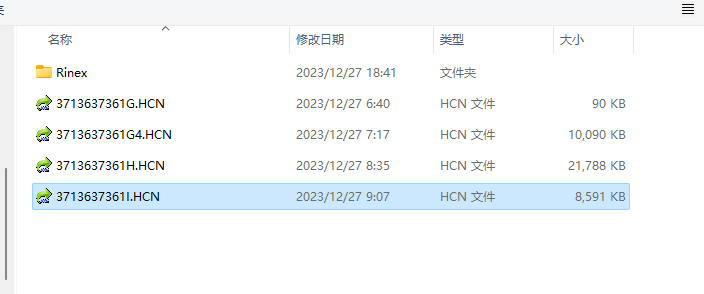

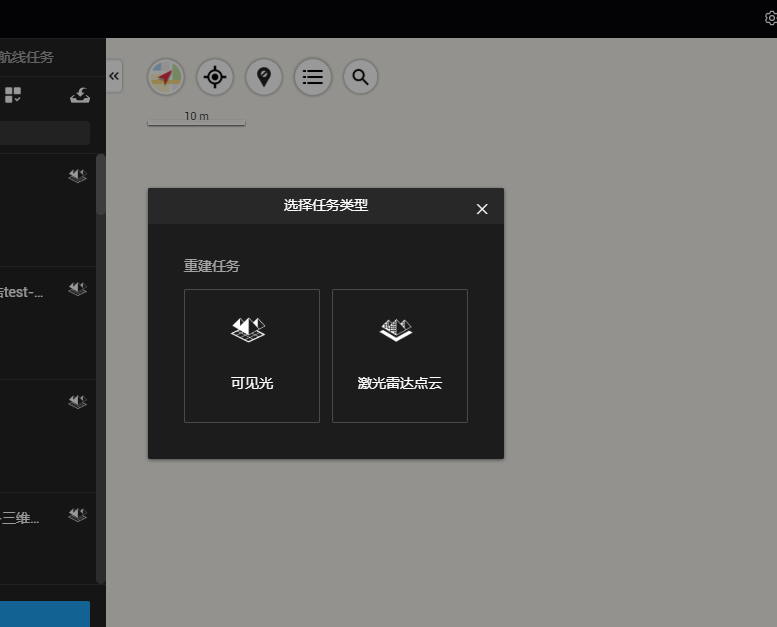

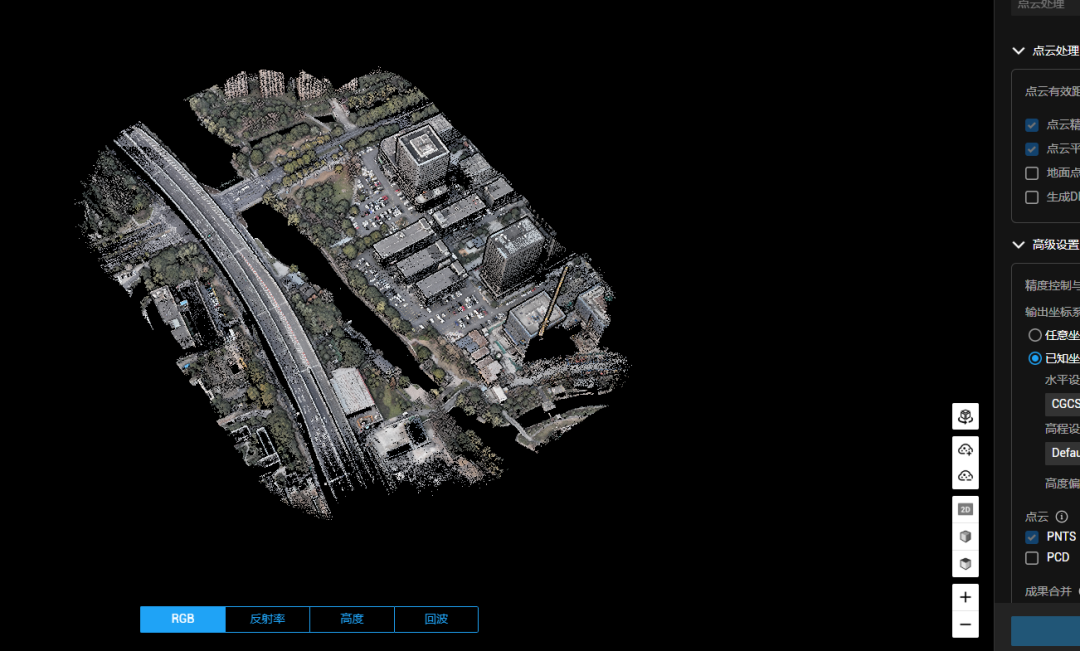

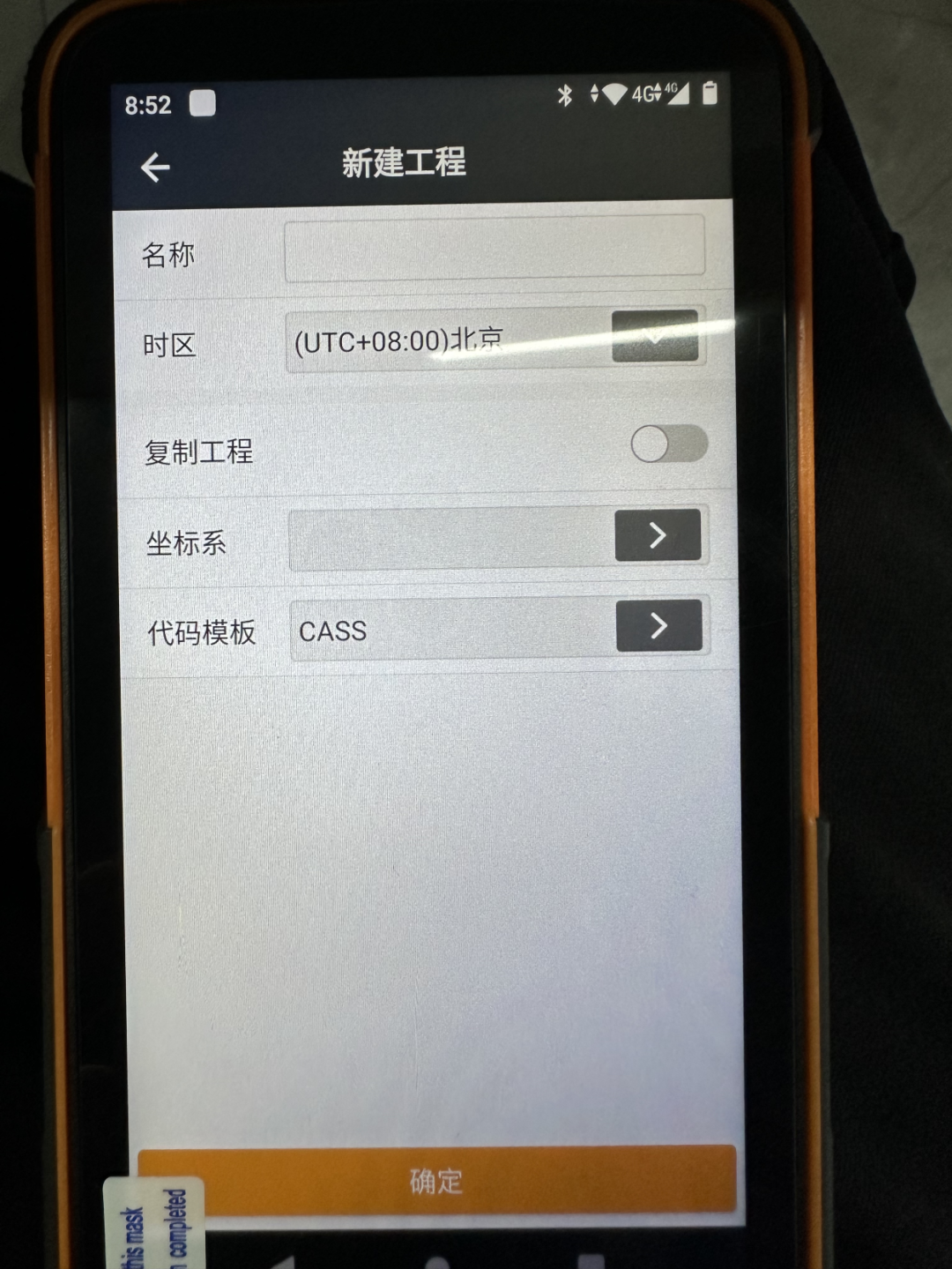

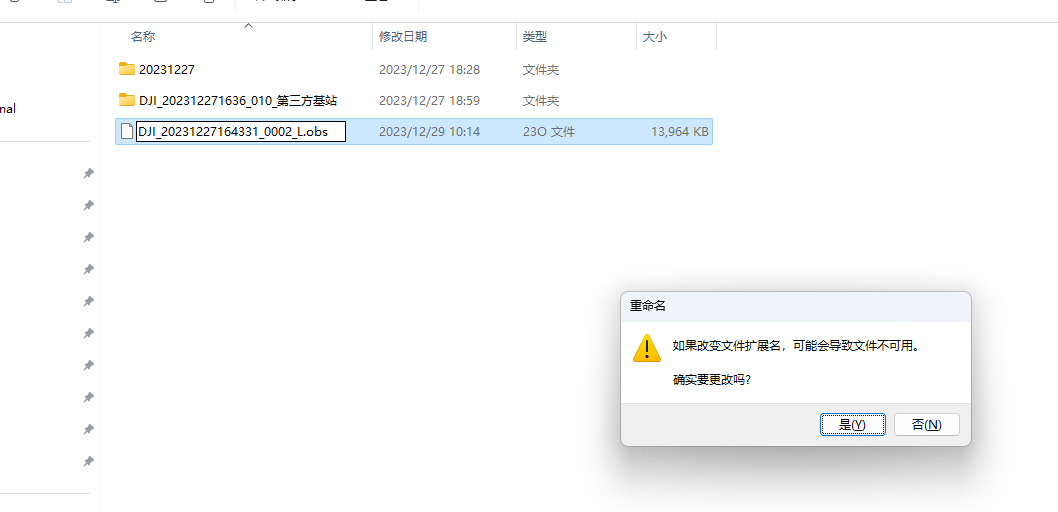

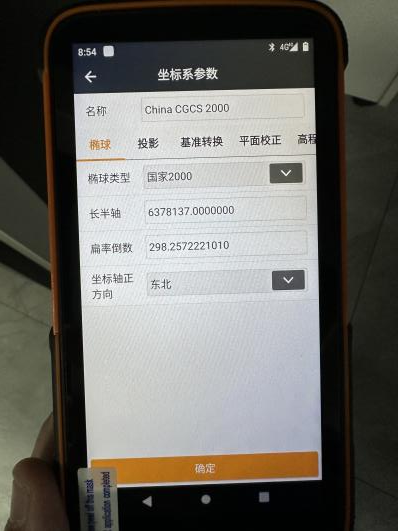

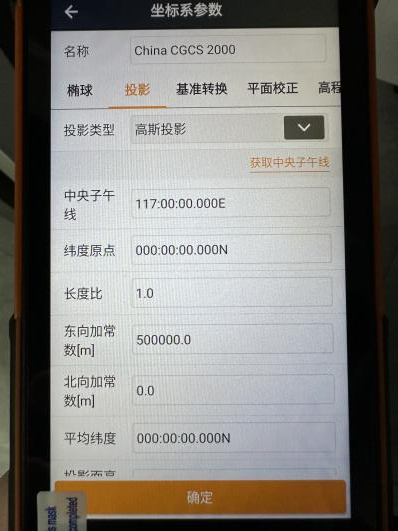

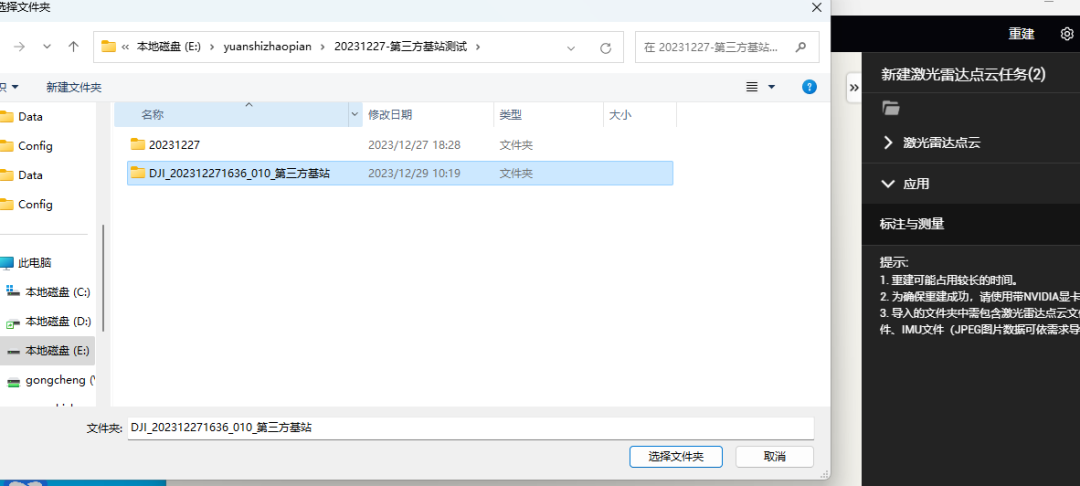

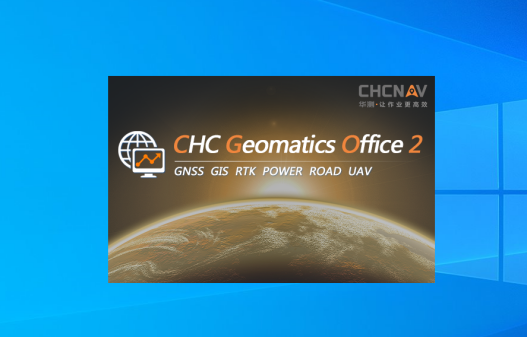

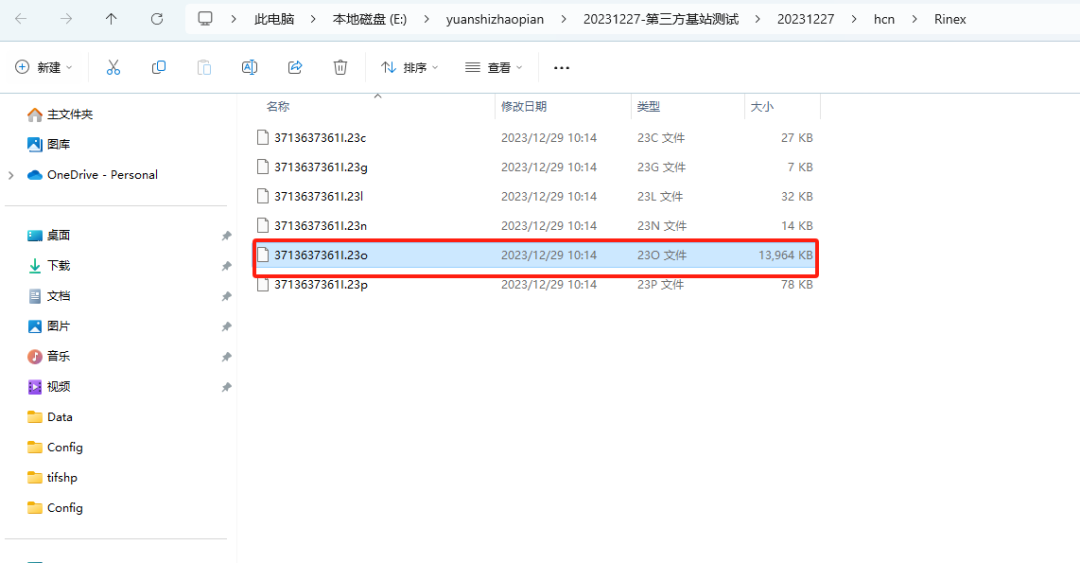

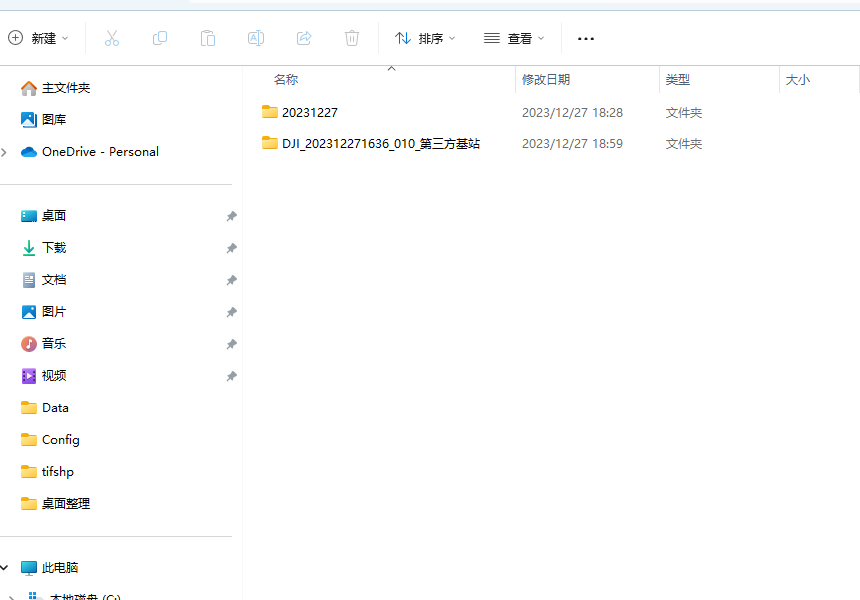

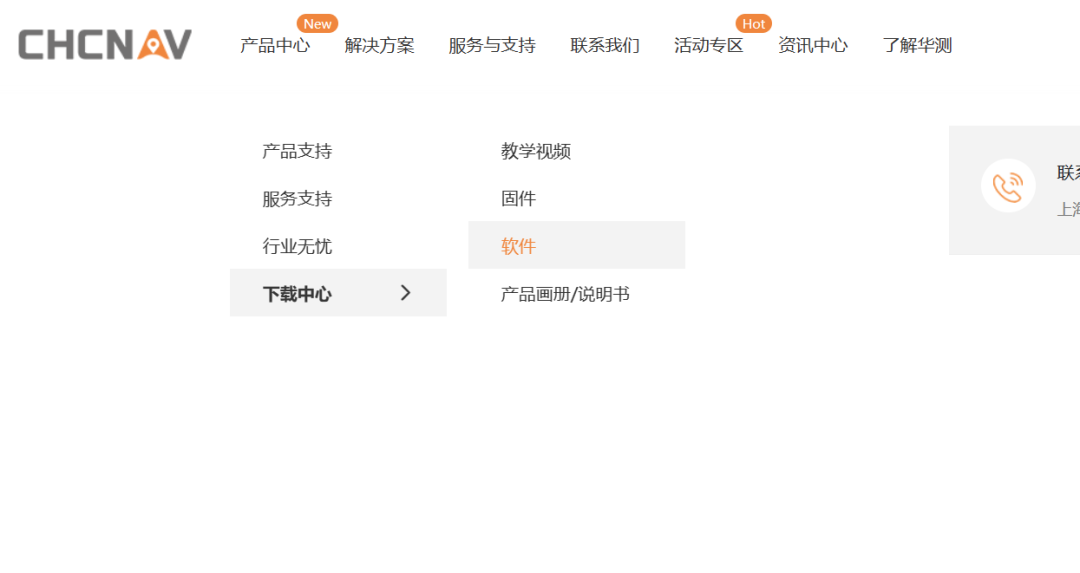

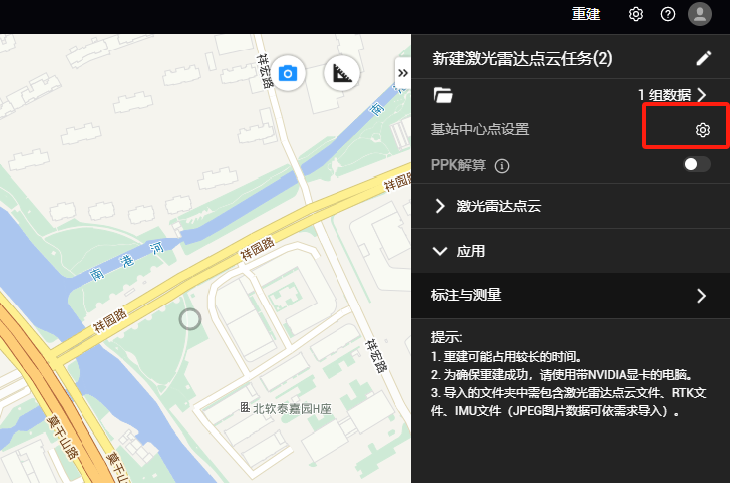

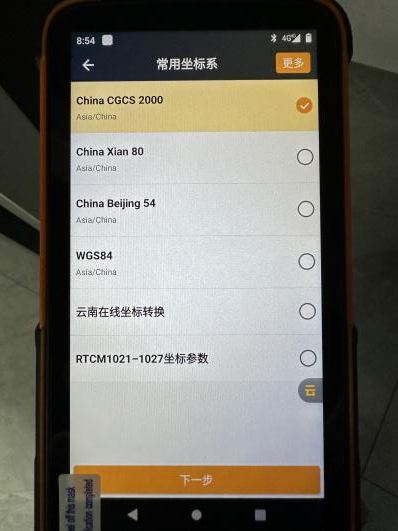

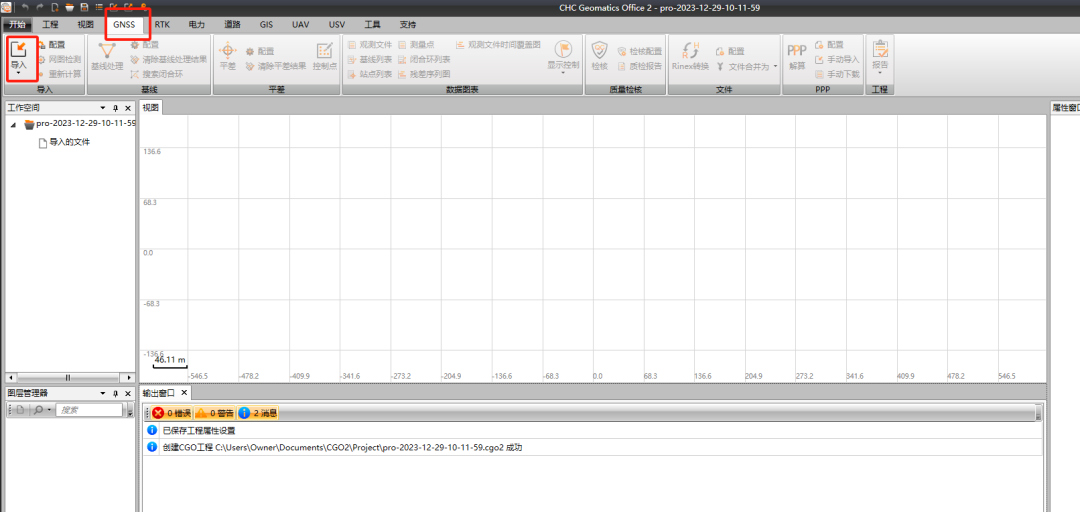

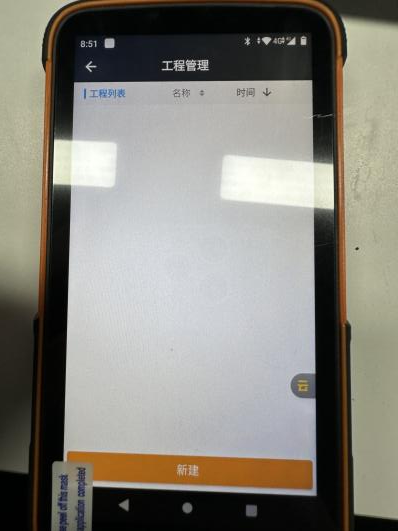

L2 搭配大疆智图如何巧用华测基站进行后处理1.1 先在作业区域内架设基站(基站需选择较空旷并且平坦的地面,需将基站调整到水平)。若面积较大,建议架设多个基站。 1.2 调整完后将头部与手部开机,在手部下方菜单栏选择项目--工程管理--新建,名称和时区正常输入,坐标系选择--下一步--椭球选择--投影选择(可通过获取中央子午线自动获得当前地域数据),最后确定即可创建完工程项目。 左右滑动查看操作步骤 1.3 新建完工程项目后在下方菜单栏点击测量--点测量--点击右下角红色图标开始收集点位信息。 1.4 搜集完点位信息后,在下方菜单栏点击配置--静态设置--打开“开始静态测量”--设置天线高(根据情况也可以设置为0)--设置,然后基站开始静态采集。 1.5 可以在点管理里查看当前基站定位数据,并且拍照保存,或者从手部里导出已知点坐标。用作后面智图建模输入坐标系。 1.6 基站静态采集5-10分钟后即可开启无人机,规划作业航线并飞行。作业结束后5-10分钟再关闭基站,否则有可能缺失文件。 内页处理 DJI TERRA 02 2.1 将L2和基站头部里的数据导到电脑上,推荐放到一个大文件夹里。(L2的数据通过读卡器插到电脑上读取,基站通过头部与电脑数据线连接将hcn文件夹导到电脑里)。这里演示重命名的20231227为基站数据,下面的DJI第三方基站为雷达原始数据。 2.2 在华测官网下载静态数据处理软件。进入华测官网--服务与支持--下载中心--软件--软件工具--测绘RTK--CGO--点击下载。 2.3 打开下载的华测软件,在左上角点击新建--确认--椭球参数修改--投影方式及子午线数据修改,修改完后点击确认。 2.4 点击左上方菜单栏里的GNSS,然后导入--选择“hcn”文件夹--选择对应的HCN数据(因为基站数据时间差有8个小时,所以HCN数据文件选择上要对应飞行的时间及顺序)--加载后在信息栏里查看文件类型是否为“静态数据”--确认。 向下滑动查看 2.5 然后在主页面上选中我们的文件,点击右上角的Rinex转换,转换完点击确定打开目录。 2.6 打开目录后选择尾字母带o的文件--复制到主目录--打开雷达原始数据--选择一个雷达文件并复制名称--重命名o文件为雷达文件名,并修改后缀名为obs--在弹出的提示框点击“是”--将重命名后的文件复制到雷达的原始文件中。 向下滑动查看 2.7 打开智图--选择激光雷达点云--添加文件夹--选择雷达文件(此文件里已包含了刚才重命名添加进去的obs基站文件)--基站中心点设置--坐标系选择--下方基站数据坐标输入(拍照的基站坐标或者遥控器导出来的坐标)并保存。 2.8 保存后根据需求正常设置雷达点云的参数,高级设置里坐标系需选择之前的坐标系,确认完参数后开始处理,最后重建完成(如果基站数据出错,重建完成不了)。 |
