CAD测区如何导出线性KML格式

在无人机的作业流程中,为了确保飞行任务能够顺利进行,通常需要在作业前将预先规划好的KML文件导入遥控器中,并据此进行航线规划。然而,在实际操作中,有时我们可能仅拥有高程坐标点或CAD测区数据,而非直接的KML测区文件。


那么,面对这种情况,我们应如何将这些数据转换为KML测区呢?接下来,请跟随我们的引导,一同探讨这一问题的解决之道。



测绘红线的确立
仅知施工边界点


01

很多情况下,甲方仅能提供测区周边的边界点来给到测绘工作者,在确定红线范围就比较复杂,并不能一蹴而就地完成测区的划定。以下为如何利用施工边界点来确定红线范围的案例教程。

1、获取客户的测区边界点,在相关的告示牌以及文件中都会注明。

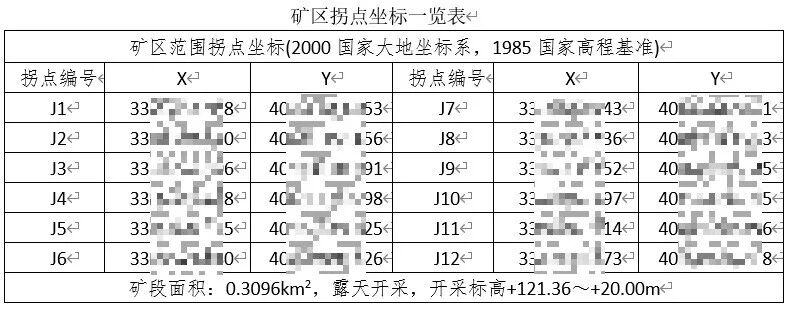

△某测区边界点


2、将边界点整理好,在Excel表格中排版好,保存为csv文件,修改成后缀dat文件。

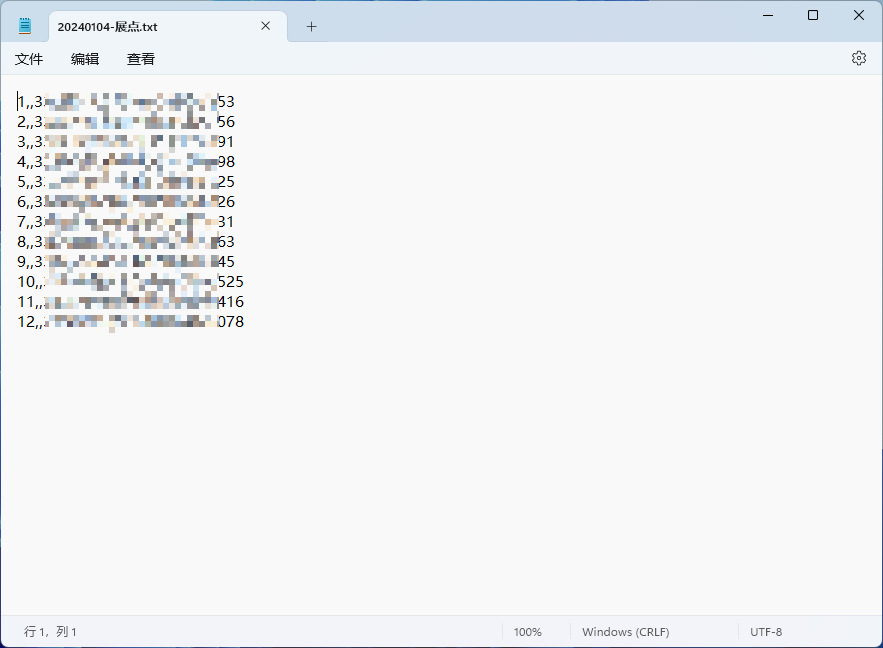

△高程点格式转换

3、打开CAD选择数据,将dat文件导入到CASS中进行展点,并使用线条(命令:PL)绘制出闭合的区域。

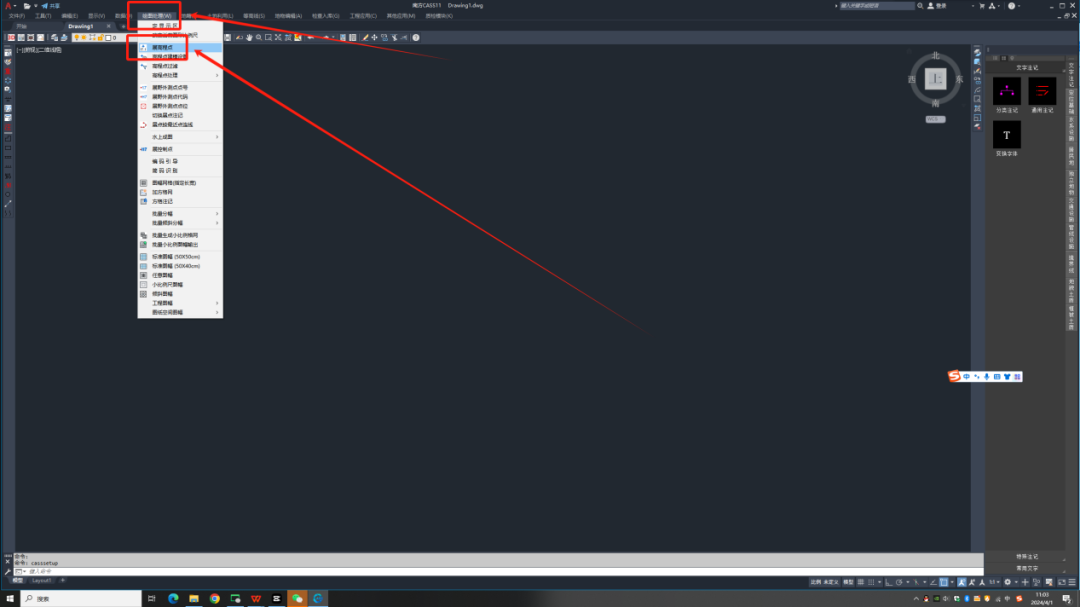

△导入dat格式的高程点

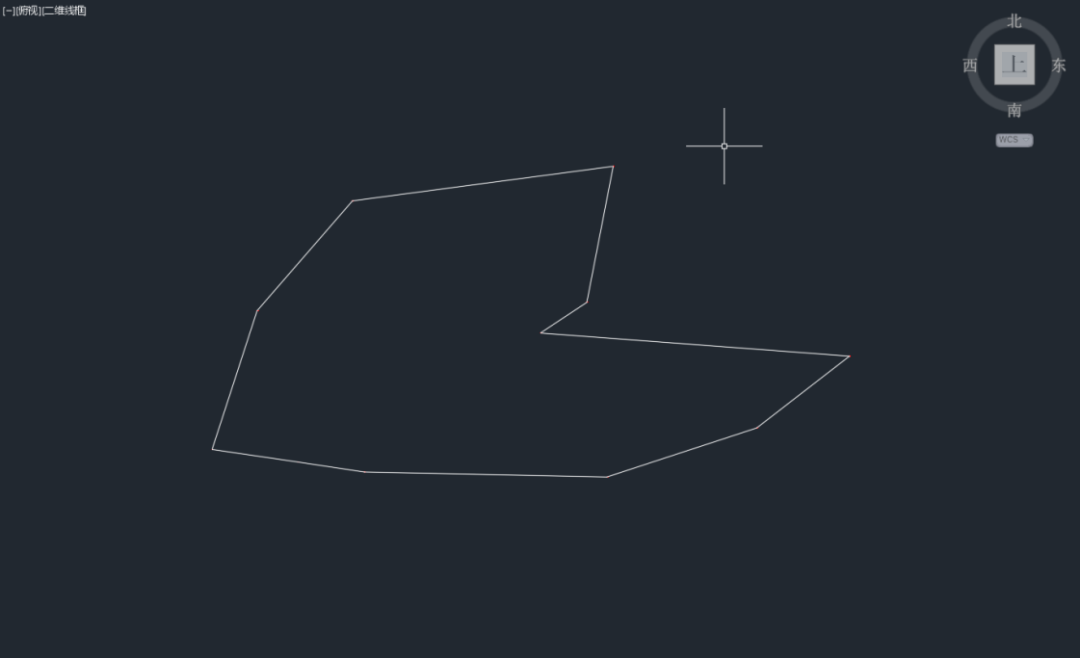

△用线连接高程点(命令:PL)

4、对相关投影及中央子午线进行设置,点击“文件”--“CASS参数配置”--“投影转换参数”,对具体的参数进行设置。

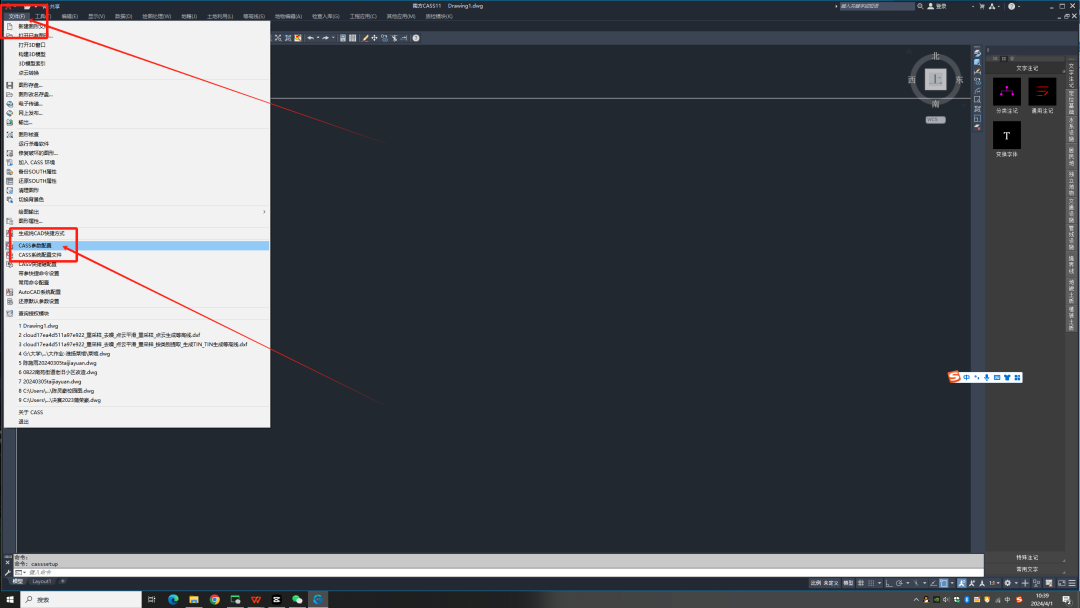

△CASS参数配置

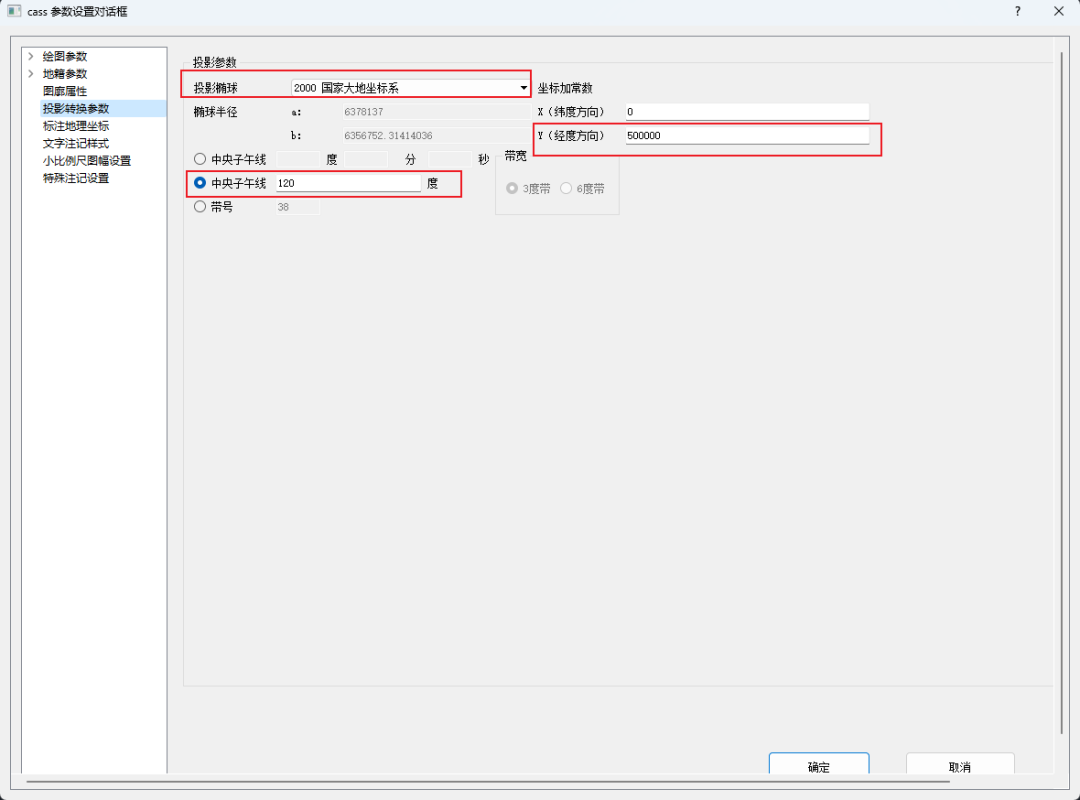

△投影转换参数

5、设置完成之后,选择我们需要导出的范围线,在“检查入库”--“导出GOOGLE地球格式”。

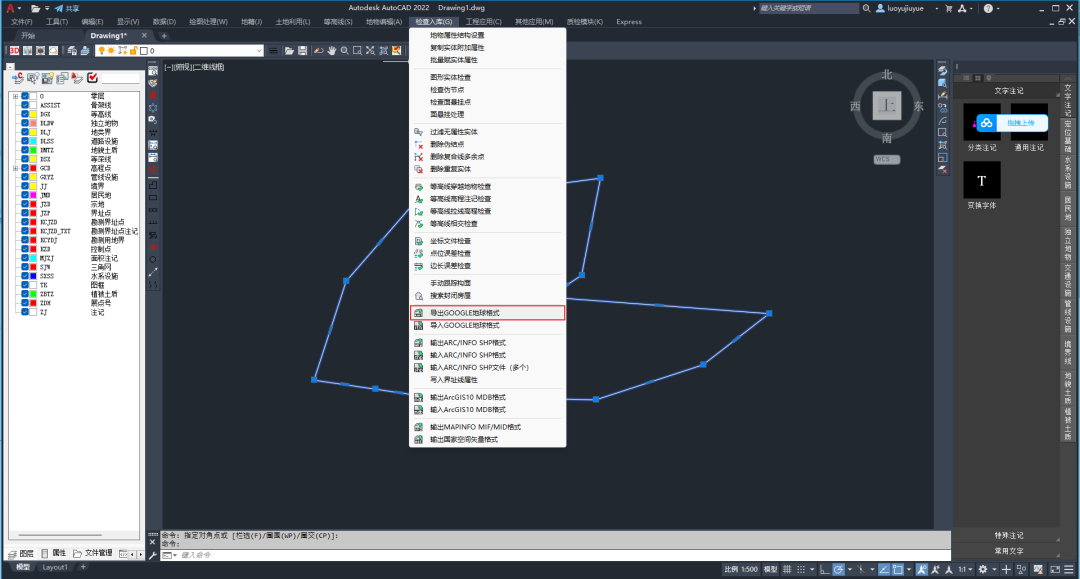

△导出GOOGLE地球格式(KML格式)

6、最后将导出的KML导入到地图软件中,绘制KML面域,导出到飞行中使用。



测绘红线的确立
有CAD底图


02

若甲方可提供CAD底图,则可省略多步,仅需调整投影及中央子午线,最终导出KML到地图软件中绘制面域KML。

1、对CAD底图的相关投影及中央子午线进行设置,点击“文件”--“CASS参数配置”--“投影转换参数”,对具体的参数进行设置。
△CASS参数配置

△投影转换参数

2、设置完成之后,选择我们需要导出的范围线,在“检查入库”--“导出GOOGLE地球格式”。
△导出GOOGLE地球格式(KML格式)

3、最后将导出的KML导入到地图软件中,绘制KML面域,导出到飞行中使用。

PS:导出的KML为线状,需导入地图软件(如:图新地球、91卫图等)再次绘制面域,方可导入无人机遥控器进行规划。
