当成功获取三维模型后，将其载入到CAD中利用CASS插件进行线画图的绘制工作。CASS不仅常用于平面线划图的绘制采集工作，并且还会用于对立面进行详细的线划图采集。它能够帮助我们更精确地绘制建筑物的立面结构和细节，为后续的规划、设计以及施工工作提供有力的数据支持。同时，立面采集数据还可以用于城市风貌的研究和保护，为城市规划和历史文化保护提供决策依据。

接下来，让我们来看一下如何利用CASS进行立面采集工作吧。

1.首先，打开南方CASS11，导入三维模型（KML格式文件）。

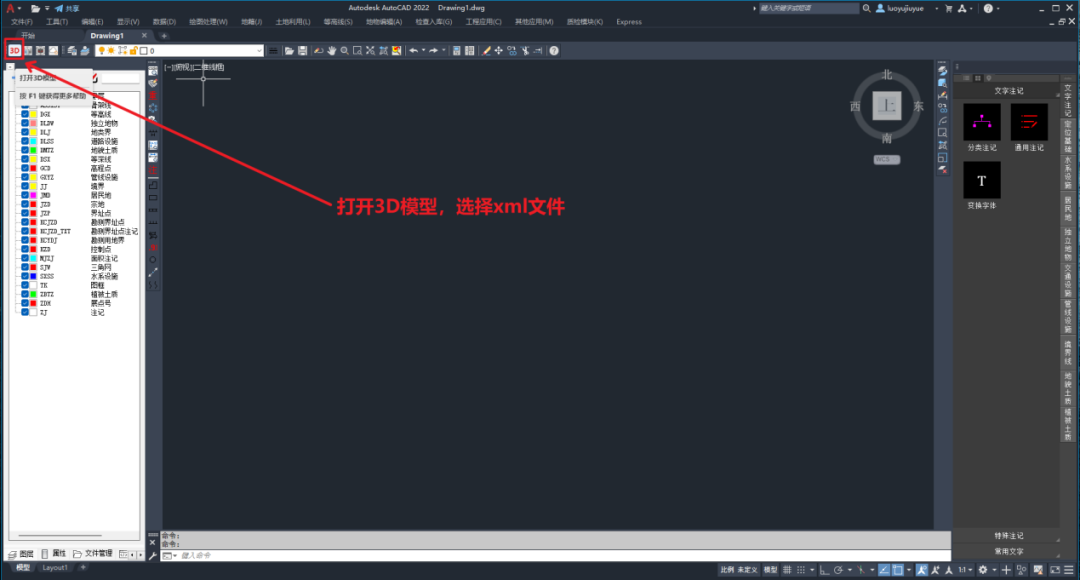

△点击“打开3D模型”图标

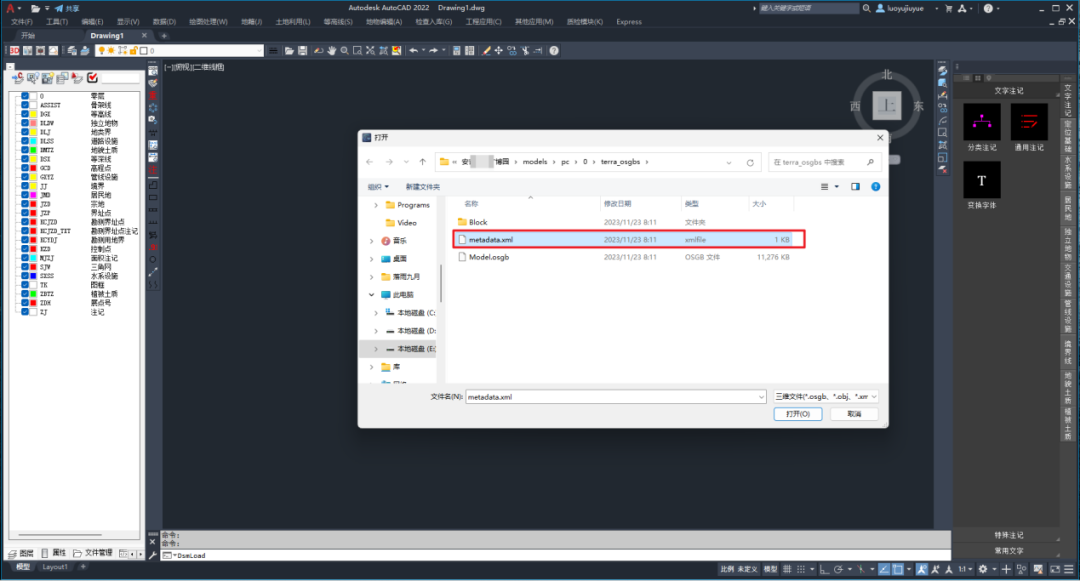

△找到需要打开的三维模型的基础模型文件XML

2.沿着建筑物边缘进行描边，绘制出建筑物基础平面图，为下一步框定建筑立面范围线做准备。

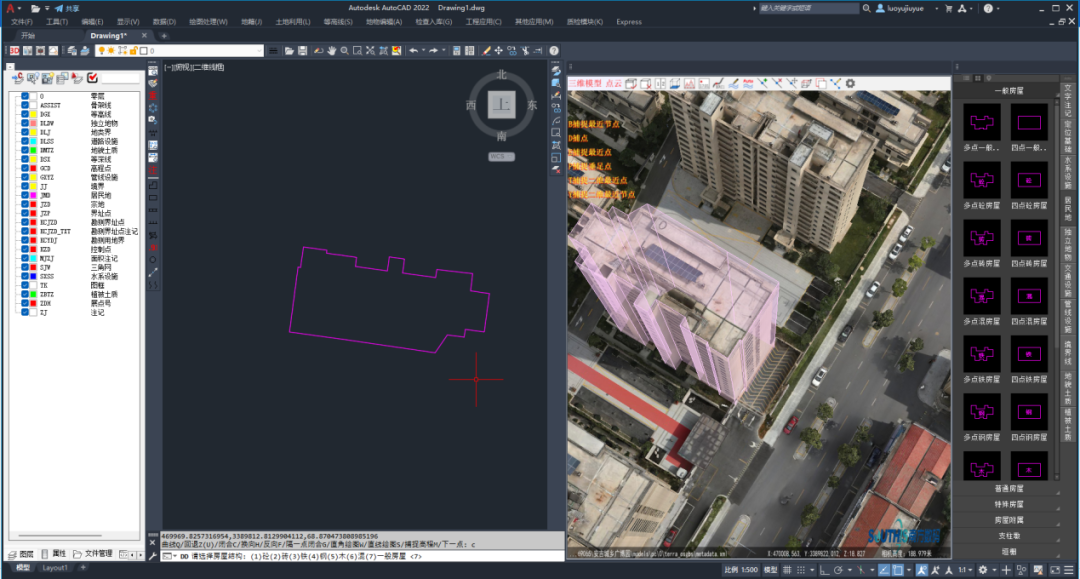

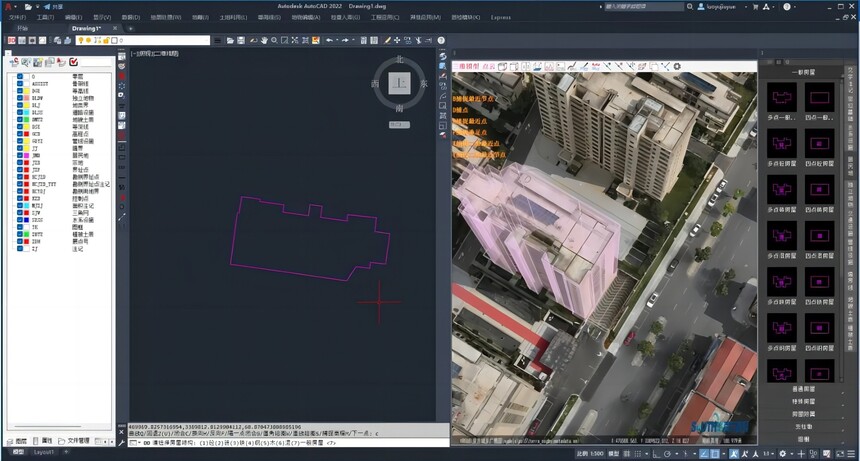

△平面绘制

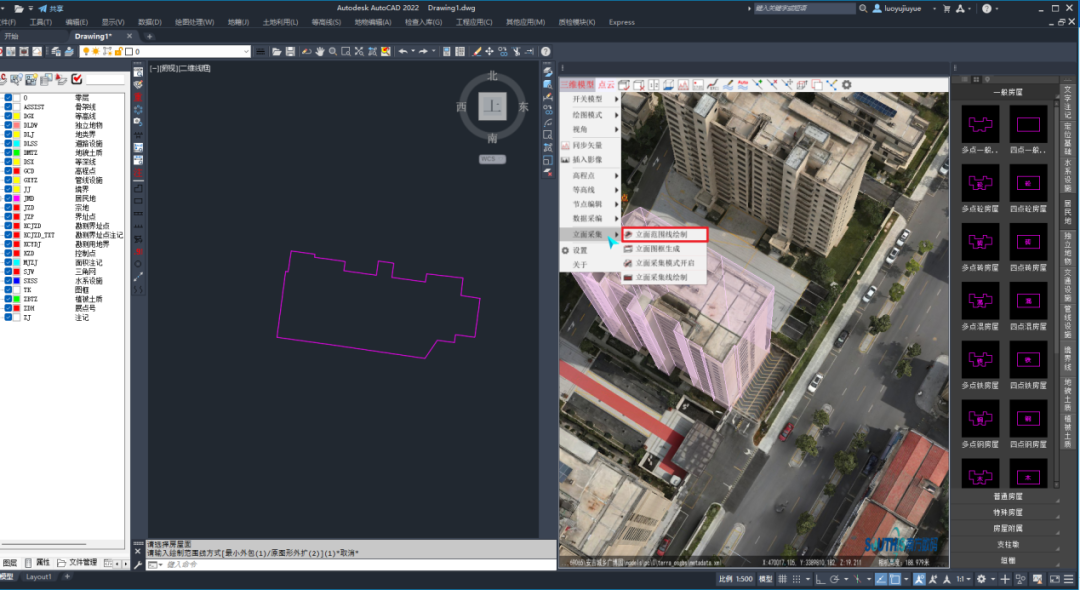

△点击模型视口左上角“三维模型”，选择“立面采集”-点击“立面范围线绘制”

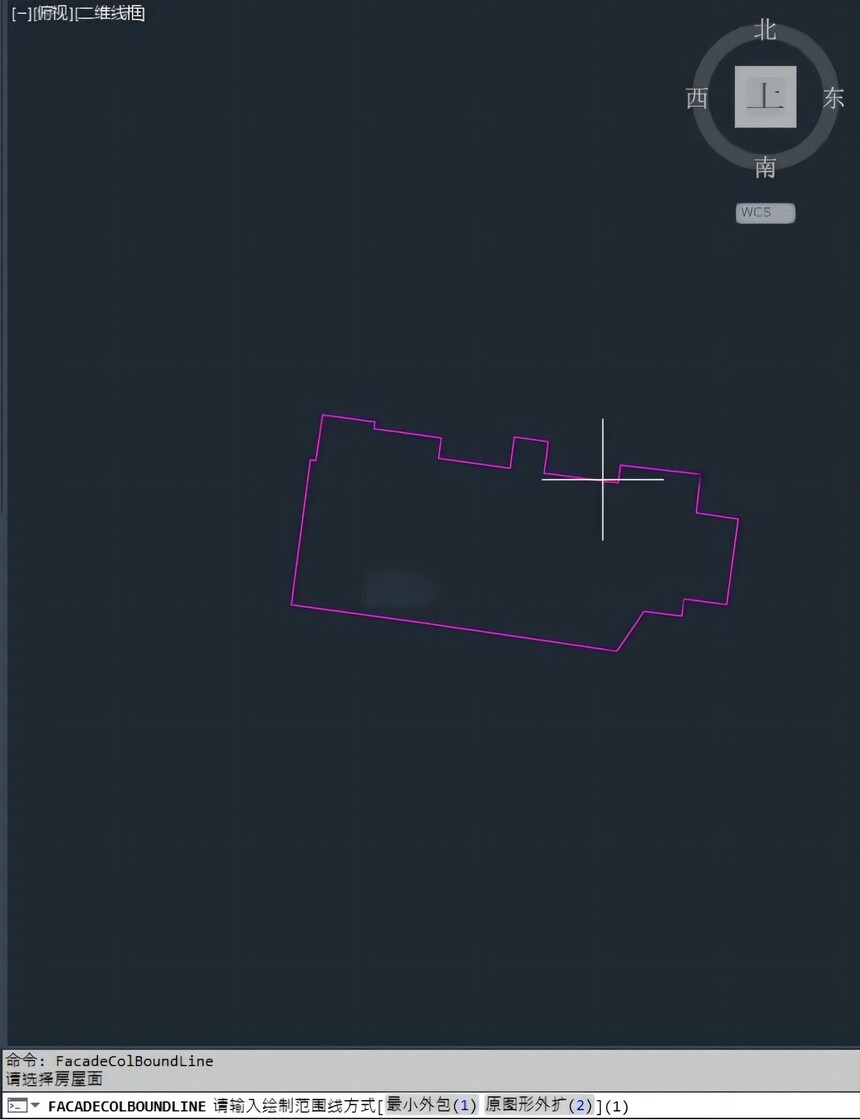

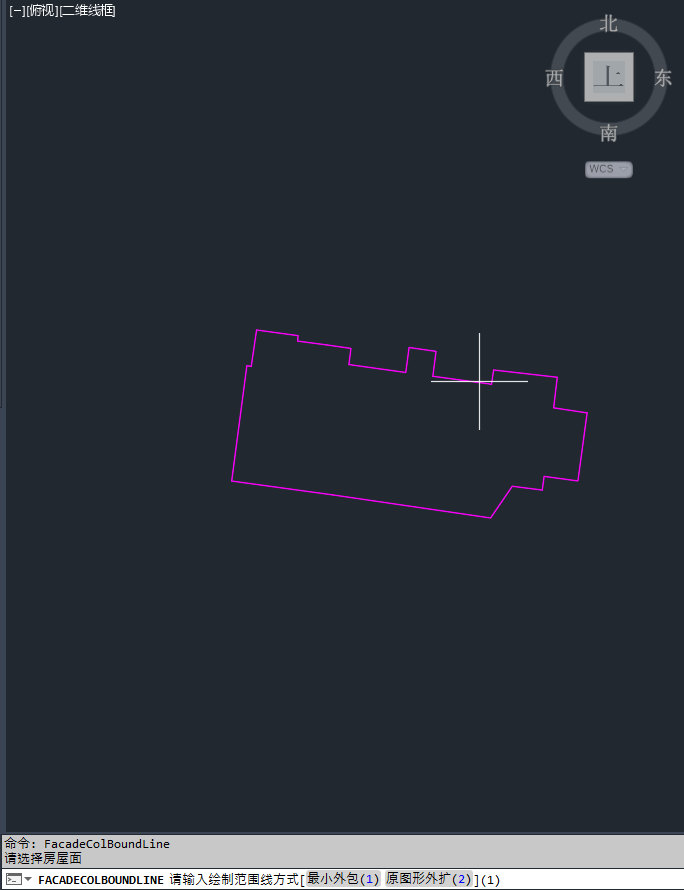

△单击已绘制的平面图，输入命令1“最小外包”，点击回车

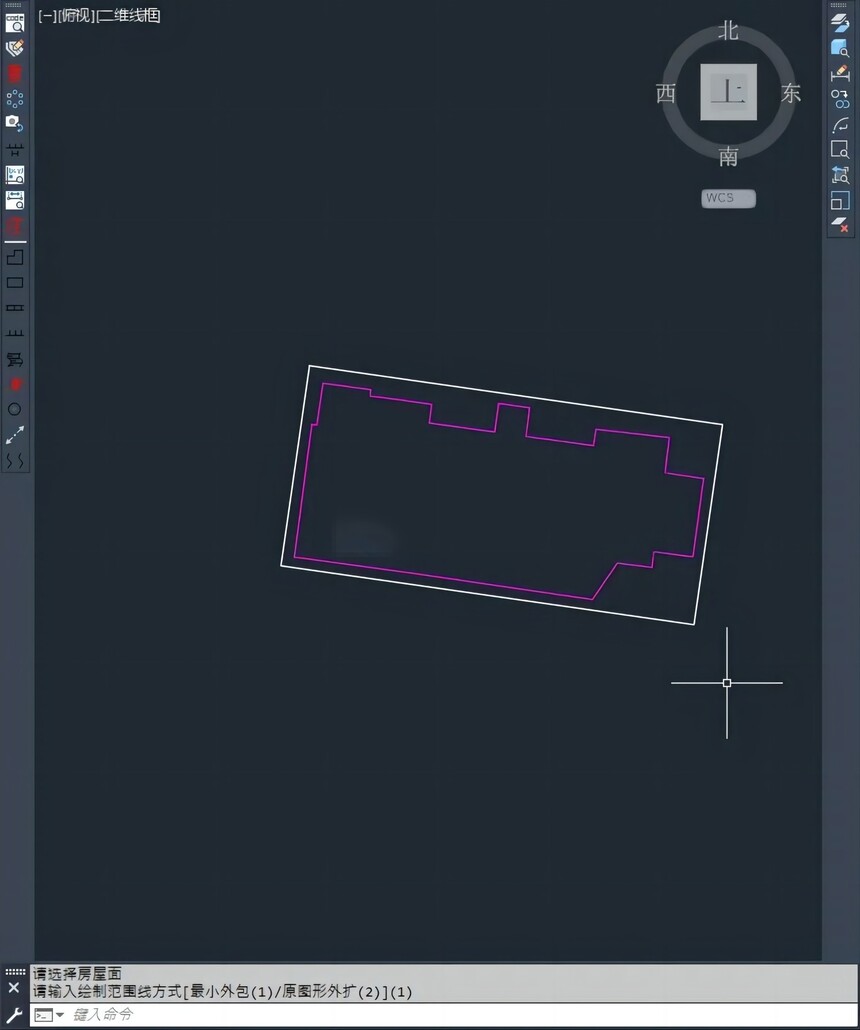

△范围线

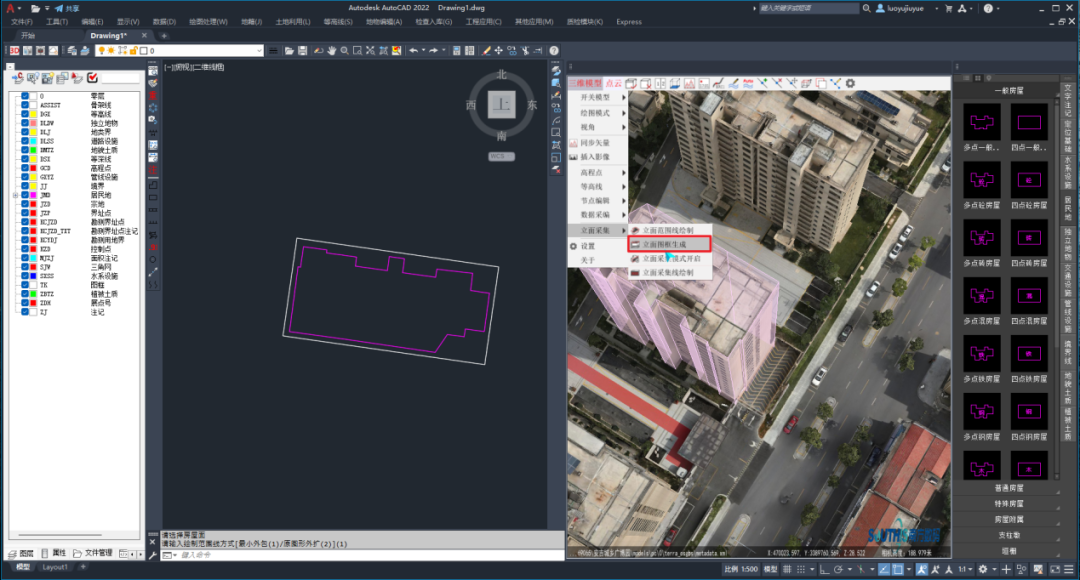

△点击模型视口左上角“三维模型”，选择“立面采集”-点击“立面图框生成”

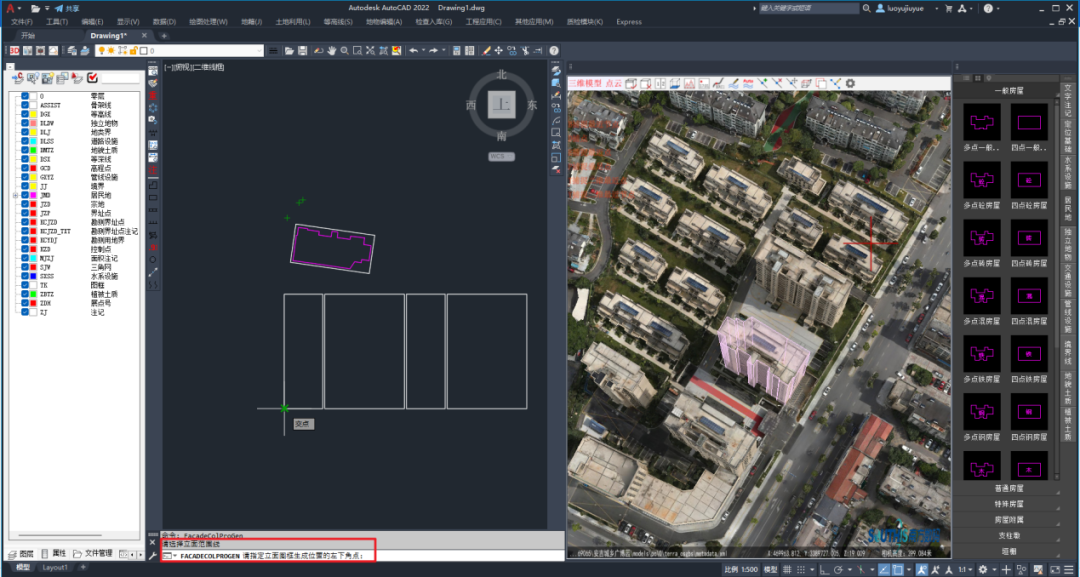

△单击选中范围线，回车，生成图框，将图框放置在空白处

3.开始立面采集绘制

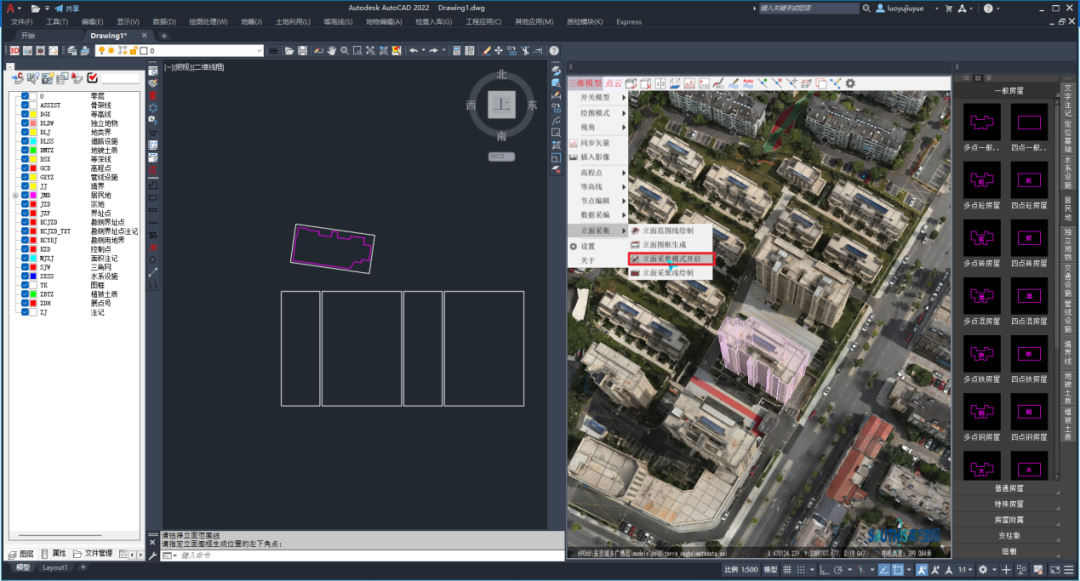

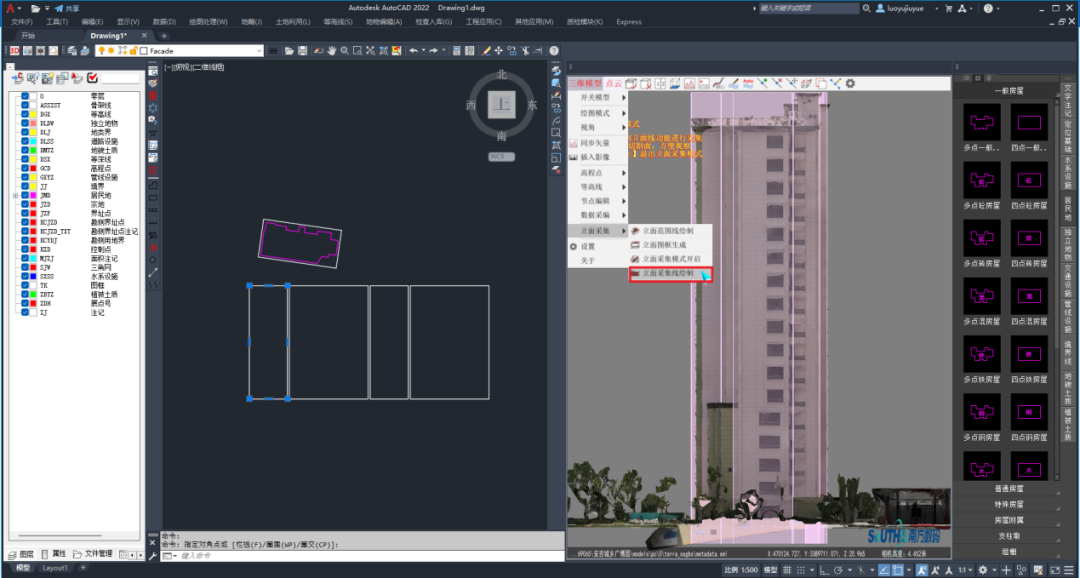

△点击模型视口左上角“三维模型”，选择“立面采集”-点击“立面采集模式开启”

△Alt+鼠标左键，点击图框，进入绘制视口

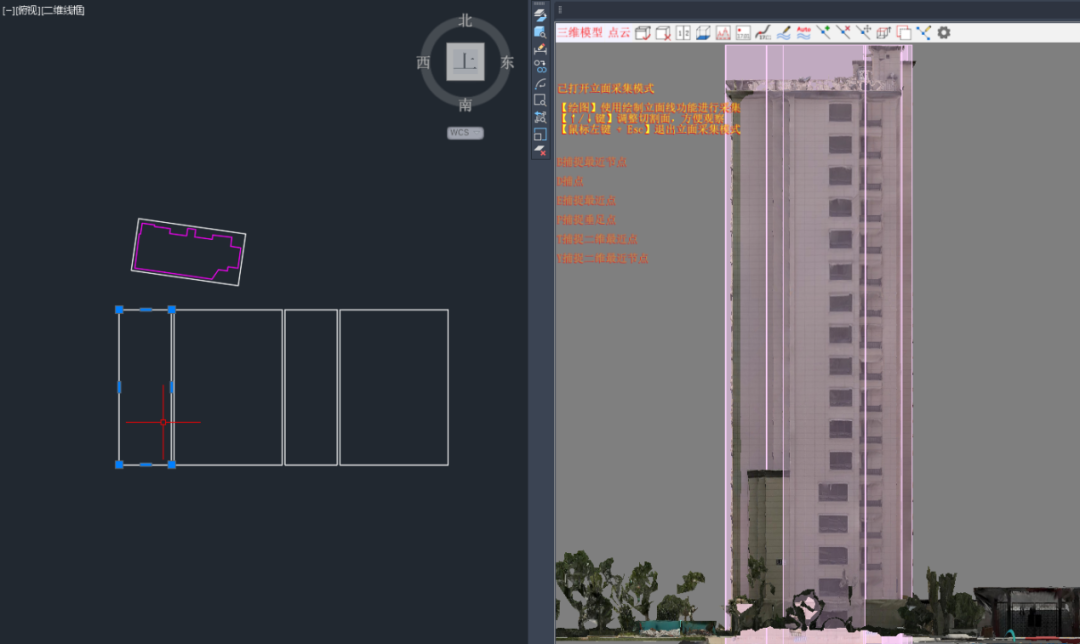

△点击开始立面采集线绘制，右侧也有相关属性的图例辅助

注：在用CASS做立面采集时需要注意的一点是，由于时间关系或其他任务我们不得不临时中断绘制任务时记得保存退出，再次进入需重新开启立面采集模式，然后进入立面采集绘制。
