飞行结束之后，利用点云数据生成DEM，可以将矢量数据导入ArcGIS生成DEM，并且还可以在ArcGIS上对矢量数据进行其他一些不同效果的操作。

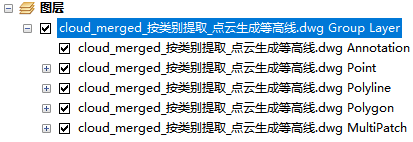

打开ArcMap，选择contour数据导入，添加进GIS后会出现5个文件，分别是Annotation、Point、Polyline、Polygon、Multipatch。

若数据没有投影，点击“数据管理”→“投影和变化”→“定义投影”即可。

投影可以通过点击该图层属性查看。

在这里，可以对等高线数据进行删减、添加、修改等操作，还可以添加不同属性的图层进行点、线、面绘制，根据需求完成绘图和数据输出。

接下来，需要对高程点所对应的Annotation文件和等高线所对应的Polyline文件，分别进行提取并生成各自对应的shp格式文件。

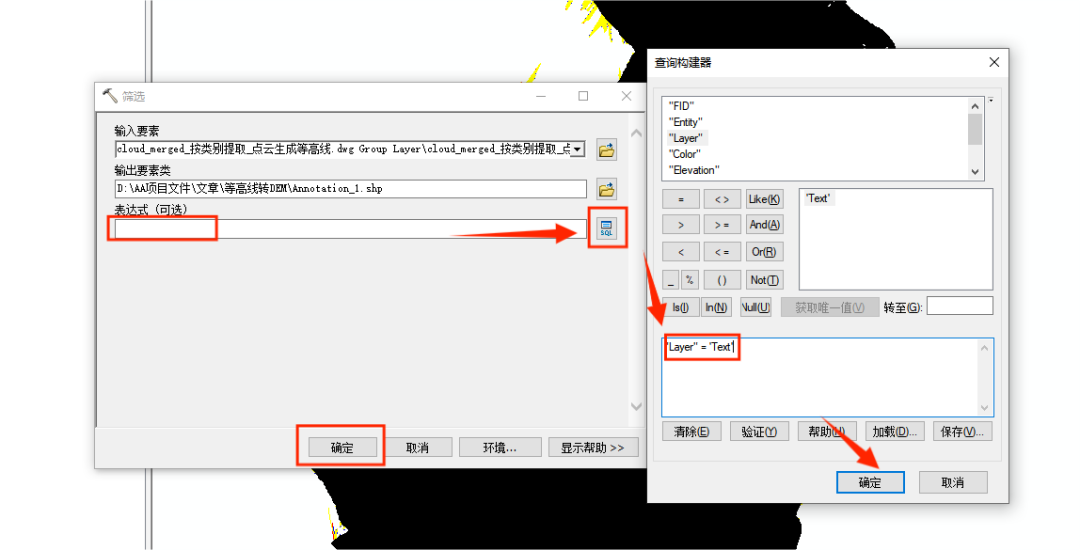

选择ArcToolbox的“分析工具”→“提取分析”→“筛选”→“输入要素：Annotation”→“输出路径”→“表达式："Layer" = 'Text'”→“确定”。

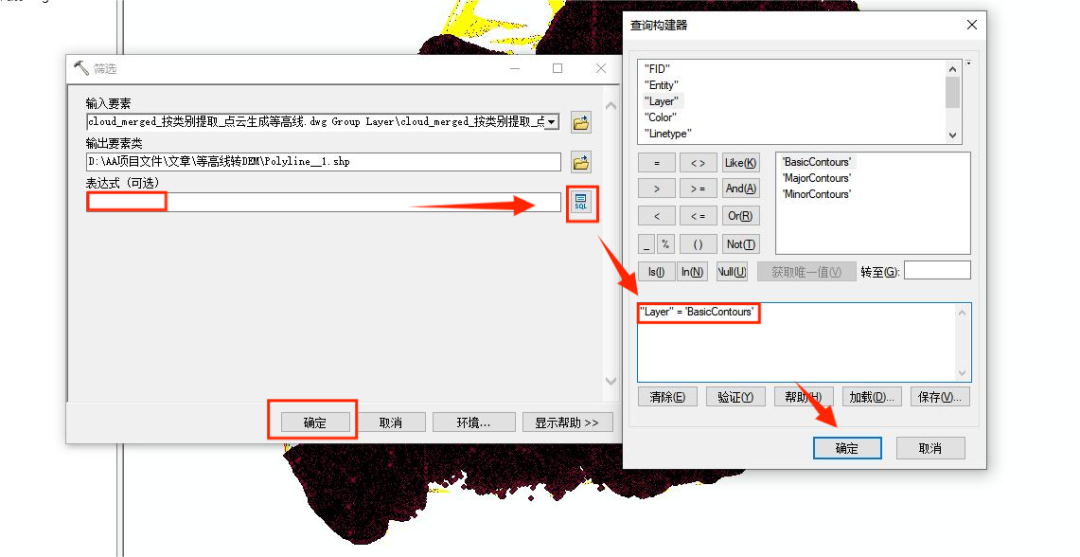

选择ArcToolbox的“分析工具”→“提取分析”→“筛选”→“输入要素：Polyline”→“输出路径”→“表达式："Layer" = 'Text'”→“确定”。

接下来，需要对高程数据进行修正，其目的是为了尽量减少因高程值不正常而导致TIN在生成中出现错误或者无法生成的现象。

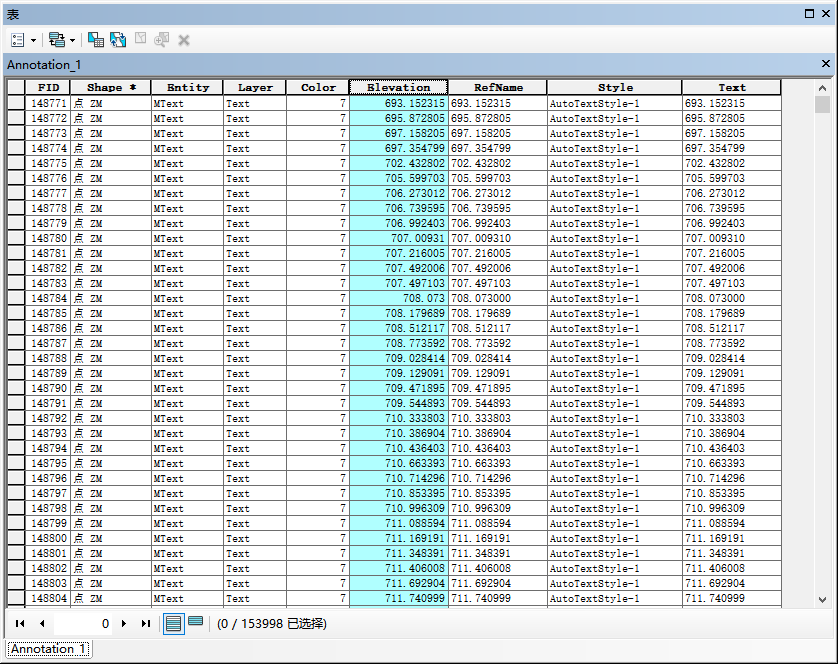

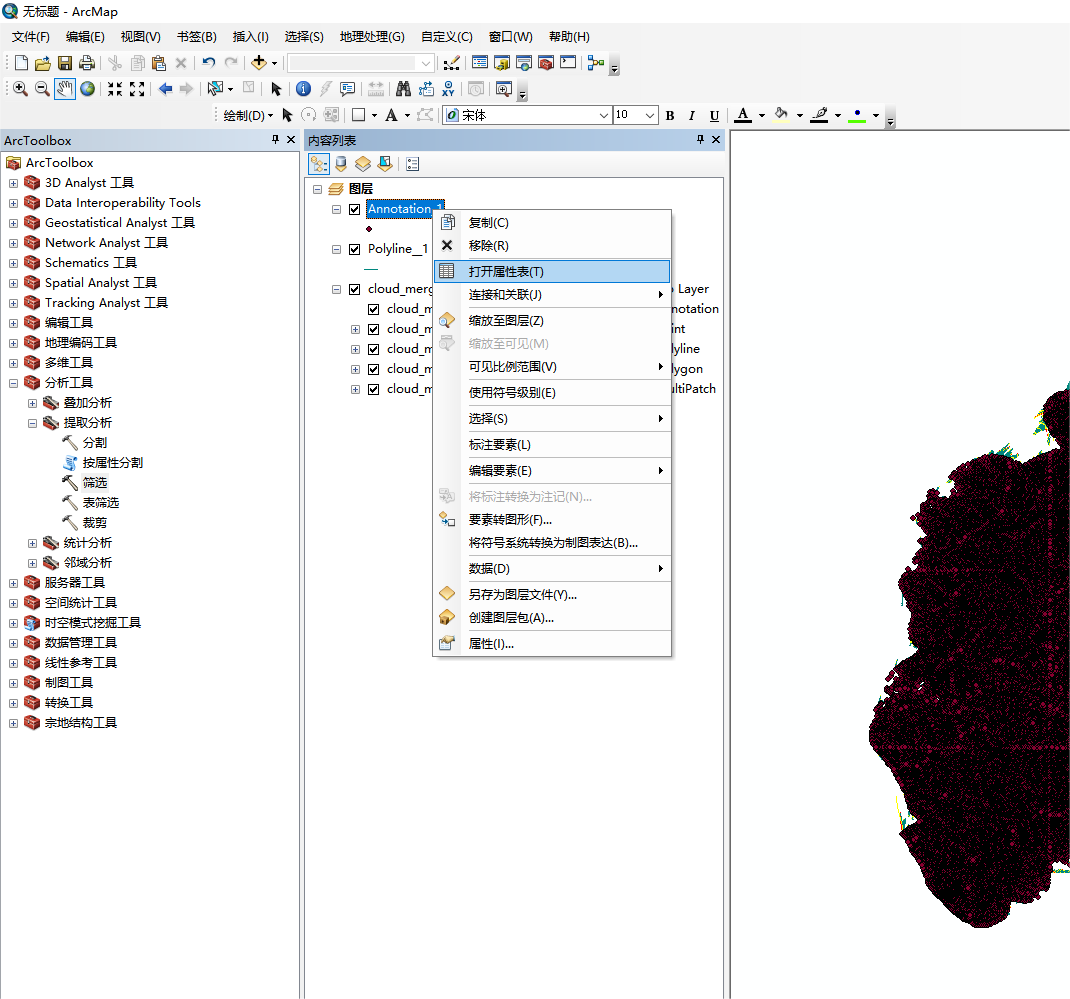

点击 “Annotation”图层，打开属性表。

“Elevation”则为高程点对应的高程值，“Text”则为原始的高程值，需要对应两者是否出现偏差，双击表头，高程值会由低到高排列，方便检查。

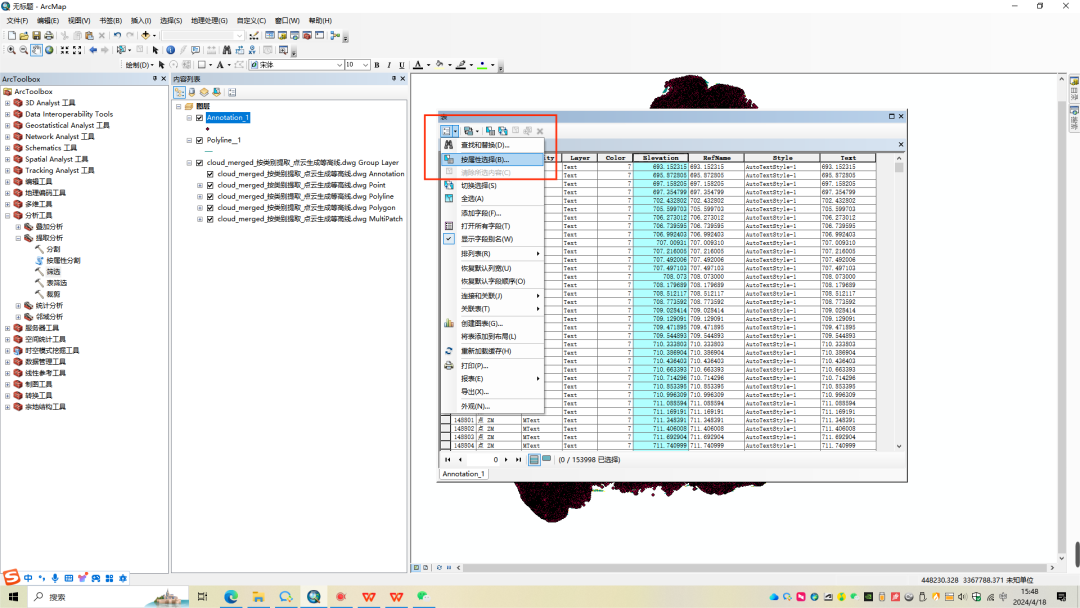

若出现偏差，找到“按属性选择”。

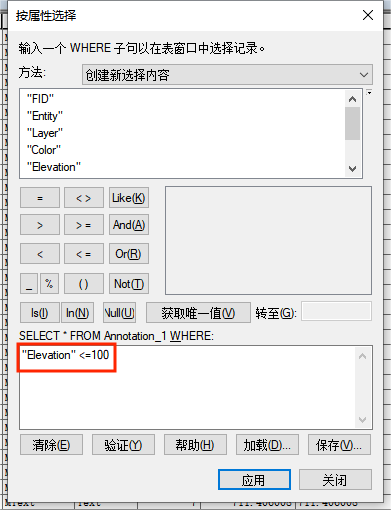

在属性框中输入：“"Elevation" <=100”，点击应用，关闭。

输入的数值可以查看高程大概范围根据实际情况填写。

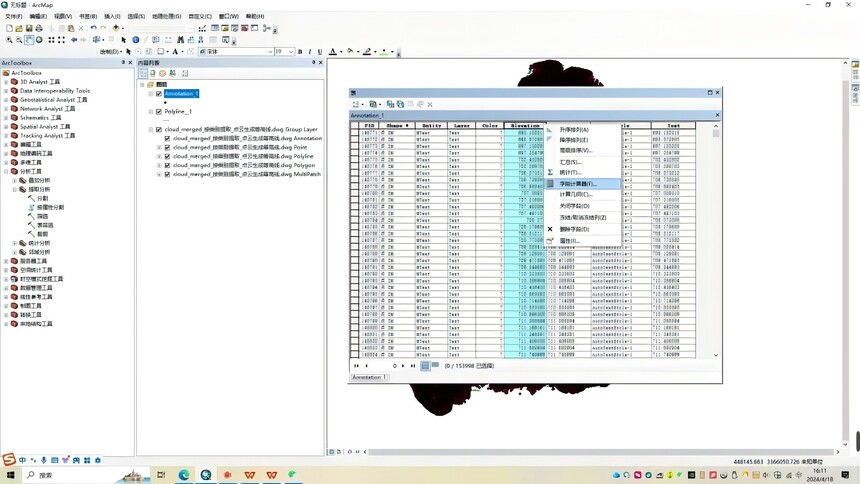

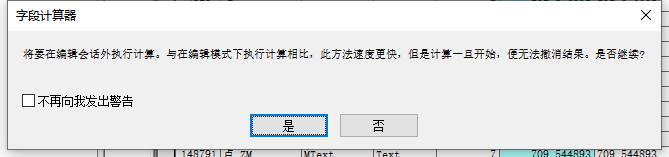

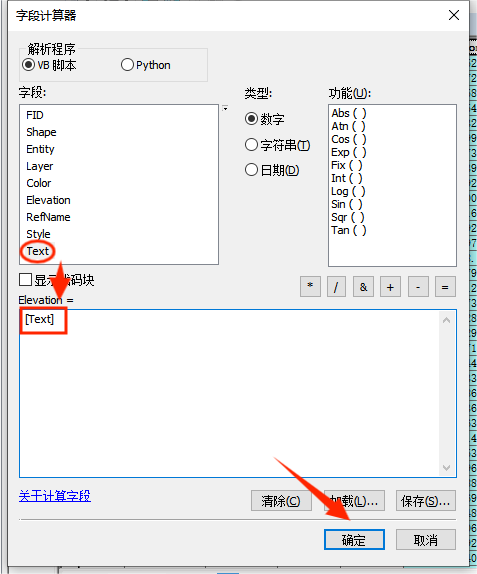

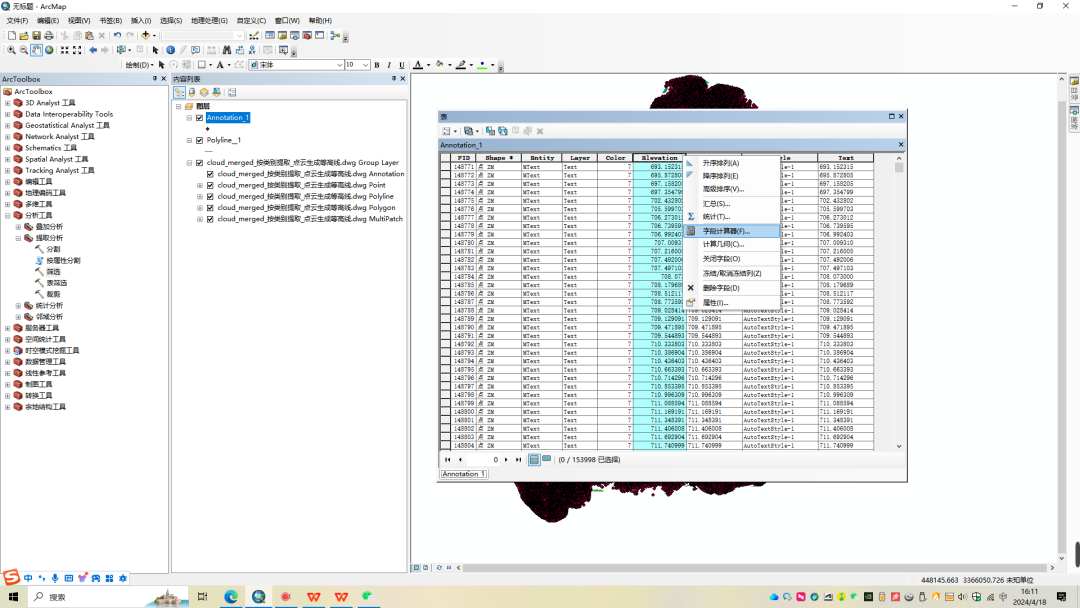

右击“Elevation”表头，选择“字段计算器”，继续执行计算，双击字段里的“Text”，使得下方“Elevation=Text”，最后确定。

以上步骤，对小于100的高程值进行了修正，可以双击表头再次检查，若还出现差值，继续进行以上步骤修复即可。

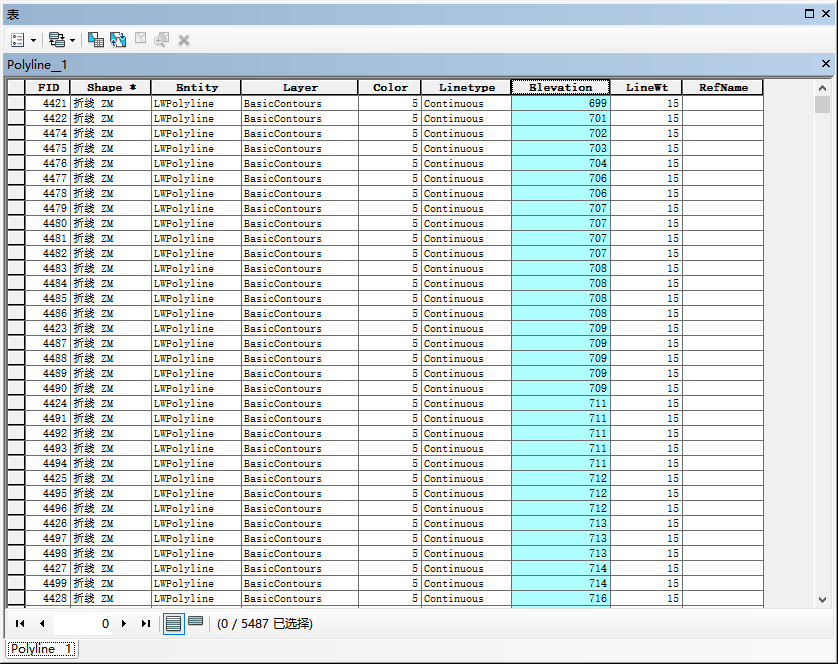

与高程点操作步骤类似，点击 “Polyline”图层，打开属性表。

双击“Elevation”表头，使得它由高到低或由低到高排列，检查是否出现了偏差异常极高或极低的数据，可以直接右击该图层，进入编辑状态，进行编辑，手动删除，记得保存。

由于利用高程点和等高线生成TIN的方法是一样的，以下则选用等高线进行操作演示。

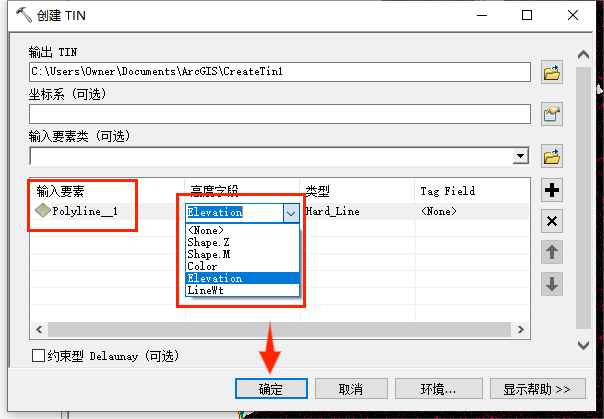

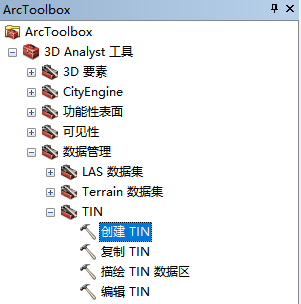

点击“3D Analyst工具”→“数据管理”→“TIN”→“创建TIN”。

“输入要素：polyline”→“高度字段：Elevation”→“确定”。

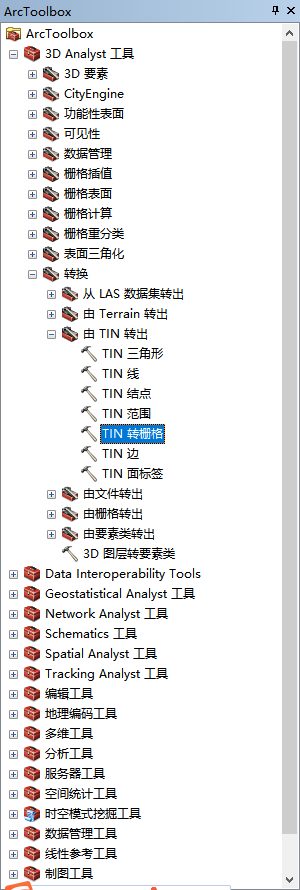

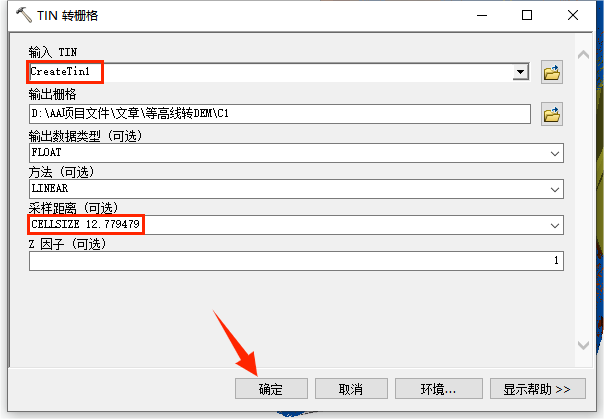

点击“3D Analyst工具”→“转换”→“由TIN转出”→“TIN转栅格”。

“输入TIN：CreateTin1”→“采样距离：CELLSIZE ”。

“CELLSIZE”为生成DEM的精度，若地形范围小可以设置为1，1的精度最高。根据地形范围，可以设置大小不等的值，地形范围偏大一般设置在10左右，演示操作为默认。

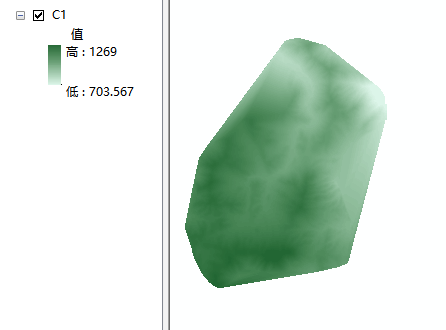

至此， DEM就操作完成了，可以点击色带，调整为想要的效果，绿色越深的地方表示植被越茂盛，颜色越偏白的部分则表示为道路、建筑或植被空旷的地带。

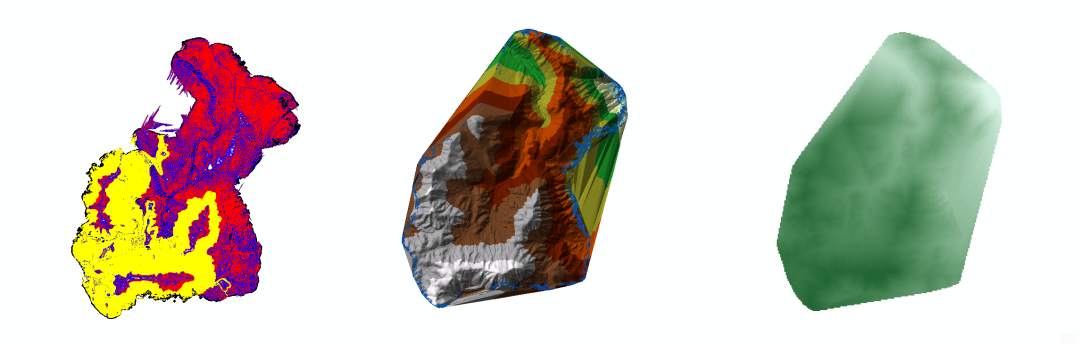

数据生成变化演示过程图：
