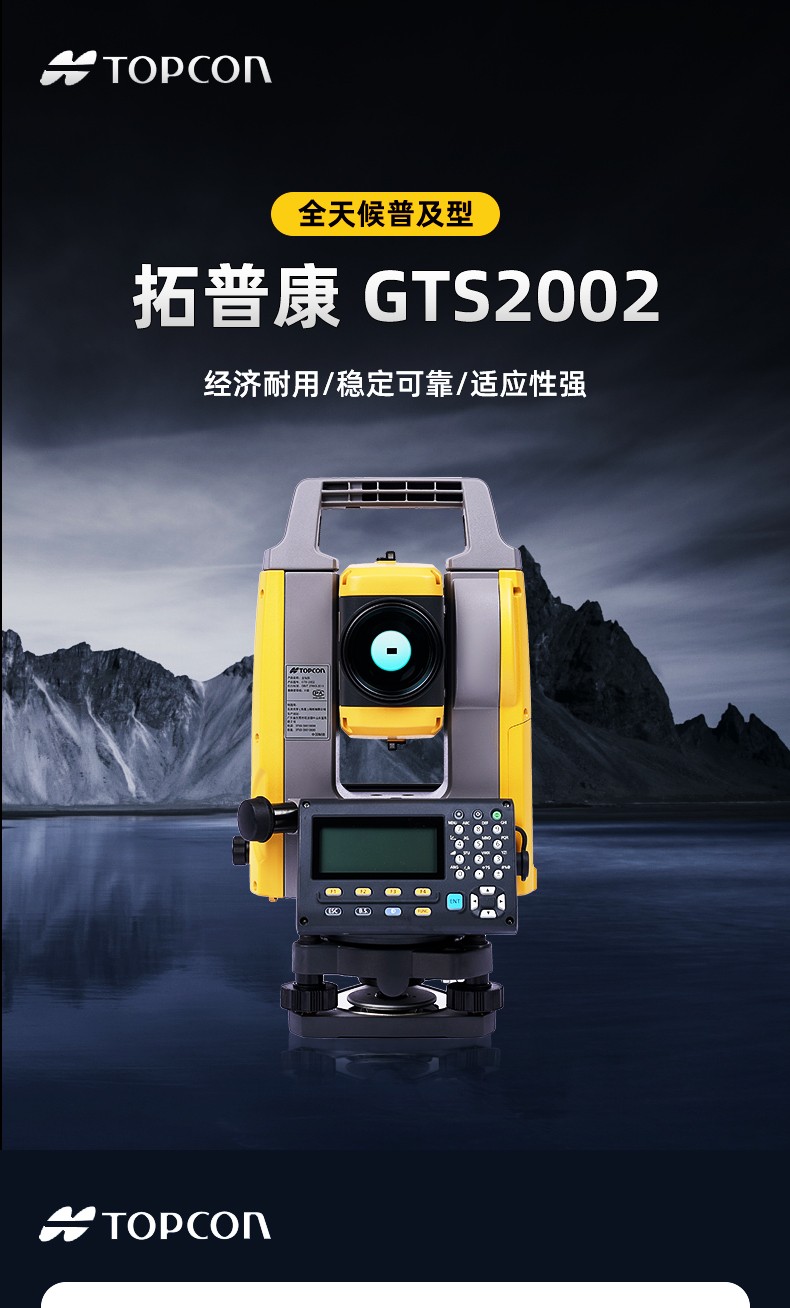

型号 | GTS-2002 |
望远镜 |
放大倍率/分辨率 | 30X/2.5" |
其他 | 镜筒长度:171mm,物镜孔径:45mm(EDM: 48mm),成像:正像,视场角:1°30'(26m/1000m),最短焦距:1.3m,十字丝照明:5级 |
|
测角部 |
最小显示 | 0.5" |
测角精度(ISO17123-3:2001) | 2" |
双轴补偿器 | 补偿器类型 | 液体双轴倾斜传感器 |
补偿范围 | ±5.5',最小显示1 |
视准差改正 | 提供 |
测距部 |
激光输出等级*1 | 无棱镜:3R级,棱镜/反射片1级 |
测程(一般气象条件下*2) | 无棱镜*3 | 0.3 ~ 400m |
反射片*4/*5 | RS90N-K:1.3 ~ 500m RS50N-K:1.3 ~ 300m RS10N-K:1.3 ~ 100m |
小型棱镜 | 1.3 ~ 500m |
单棱镜 | 1.3 ~ 4000m |
最小显示 | 精测/速测:0.0001m,跟踪测:0.001m |
精度*2(ISO17123-4:2012) | 无棱镜*3 | 3+2 ppm*6 |
反射片*4*5 | 3+2 ppm |
棱镜*7 | 2+2 ppm |
测量时间 (良好气象条件下*8) | 精测:1s(初次1.5s),速测:0.6s(初次1.3s),跟踪测:0.4s(初次1.3s) |
操作系统、接口与数据管理 |
操作系统 | Linux |
显示器/键盘 | 带背光,对比度可调,192×80 点阵液晶图形显示器,带背光28键全字母数字键盘 |
操作面板 | 双面 |
触发键 | 支持,仪器右侧 |
数据存储 | 内部存储 | 约50,000点 |
外部存储 | U盘(最大32GB) |
接口 | RS-232C 串口,USB 2.0(A口,用于外接U盘) |
其他 |
激光指向 | 有 |
水准器 | 电子水准器 | ±5.5'(内圆) |
圆水准器 | 10'/2 mm |
对中器 | 激光对中器 | 红色激光(波长635 ±10 nm),5级亮度可调,精度:≤1mm@1.3m,2级激光 |
防尘防水等级/工作温度 | IP66(IEC 60529:2001)/-20 ~ +60°C |
尺寸(含提柄) | 183 × 181 × 348 mm |
仪器高 | 192.5mm自基座底 |
重量(含电池和基座) | 5.3kg |
电源系统 |
电池 | BDC71,2993mAh,可充电锂电池 |
工作时间(20℃)*9 | 约14小时*10 |
应用软件 |
机载程序 | 悬高测量,坐标测量,交点计算,放样,地形测量,偏心测量,对边测量,后方交会,面积测量,线路测量,点到线 |
*1:参照IEC60825-1:Ed.3.0:2014标准/FDA CDRH 21 CFR 部分,第 1040.10和11条例。*2:一般天气:薄雾、能见度约20Km、晴天、大气无热闪烁。*3:使用反射率为90%的Kodak灰卡白面、 亮度低于5000lx / 测量精度可能受测量表面,观测方法和周围环境影响。*4:激光束与灰卡白面正交角度小于30°的测试结果。*5:在50~60°C 环境下测试:RS90N-K:1.3~300m, RS50N K:1.3~180m, RS10N-K:1.3~60m。*6:测程0.3~200m。*7:当测量距离在 10m 或 10m 以内时,使棱镜面向仪器。*8:良好天气:无雾、能见度约40Km、阴天、大气无热闪烁。*9:操作环境(包括温度和观测条件)将影响实际参数。*10:采用ECO省电、单次精测模式,每30秒测一次。 |
