型号 | GTS-1002 |
望远镜 |
放大倍率/分辨率 | 30X/2.5" |
其他 | 镜筒长度:171mm,物镜孔径:45mm(EDM: 48mm) 成像:正像,视场角:1°30'(26m/1000m),最短焦距:1.3m,背光亮度:5级 |
|
测角部 |
最小显示 | 1"/5" |
测角精度(ISO17123-3:2001) | 2" |
双轴补偿器/视准差改正 | 液体双轴倾斜传感器,补偿范围±6'/视准差改正 |
测距部 |
激光输出等级*1 | 无棱镜:3R级,棱镜/反射片1级 |
测距范围 (一般气象条件下*2) | 无棱镜*3 | 0.3 ~ 350m |
反射片*4*5 | RS90N-K:1.3 ~ 500m RS50N-K:1.3 ~ 300m RS10N-K:1.3 ~ 100m |
微型棱镜 | 1.3 ~ 500m |
单棱镜 | 1.3 ~ 4000m/良好气象条件下*6:1.3 ~ 5000m |
最小显示 | 精测/速测:0.001m,跟踪测:0.01m |
精度*2 (ISO17123-4:2001) | 无棱镜*3 | (3+2 ppm×D)mm*7 |
反射片*4 | (3+2 ppm×D)mm |
棱镜 | (2+2 ppm×D)mm |
测量时间*8 | 精测:0.9s,速测:0.7s,跟踪测:0.3s |
接口与数据管理 |

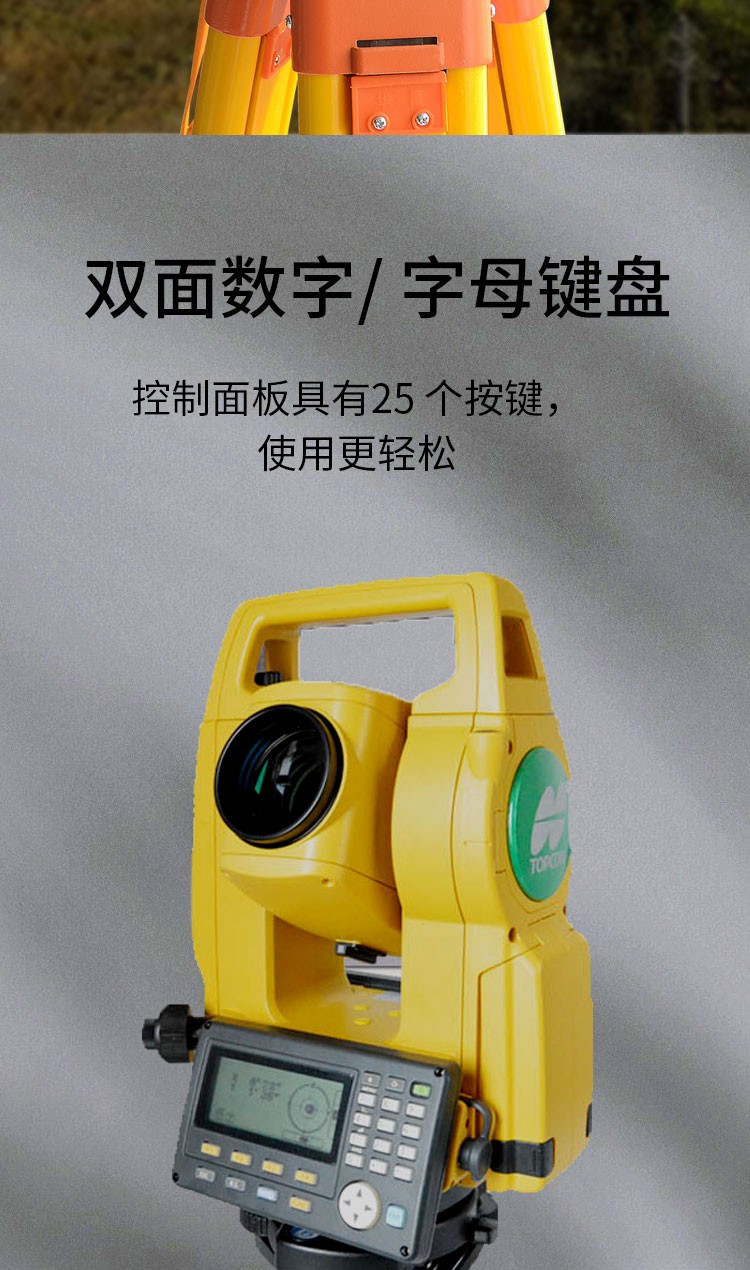

显示器/键盘 | 可调对比度、带背光液晶图形显示器/带背光25键(字母数字键盘) |
操作面板 | 双面 |
触发键 | 仪器右侧,一键触发 |
数据存储 | 内存 | 约10000点 |
外部 | USB闪存(最大8GB) |
接口 | RS-232C 串口,USB 2.0(A口,用于外接U盘) |
其他 |
激光指示器 | 同轴红色激光 |
水准器 | 图形水准器 | ±6'(内圆) |
圆水准器 | 10'/2 mm |
光学对中器 | 放大倍率:3X,最短焦距:0.3m(自基座起) |
激光对中器(需另行加装)*9 | 2级激光产品,红色激光二极管(635 ±10 nm),对中精度:≤1.0mm/1.3m |

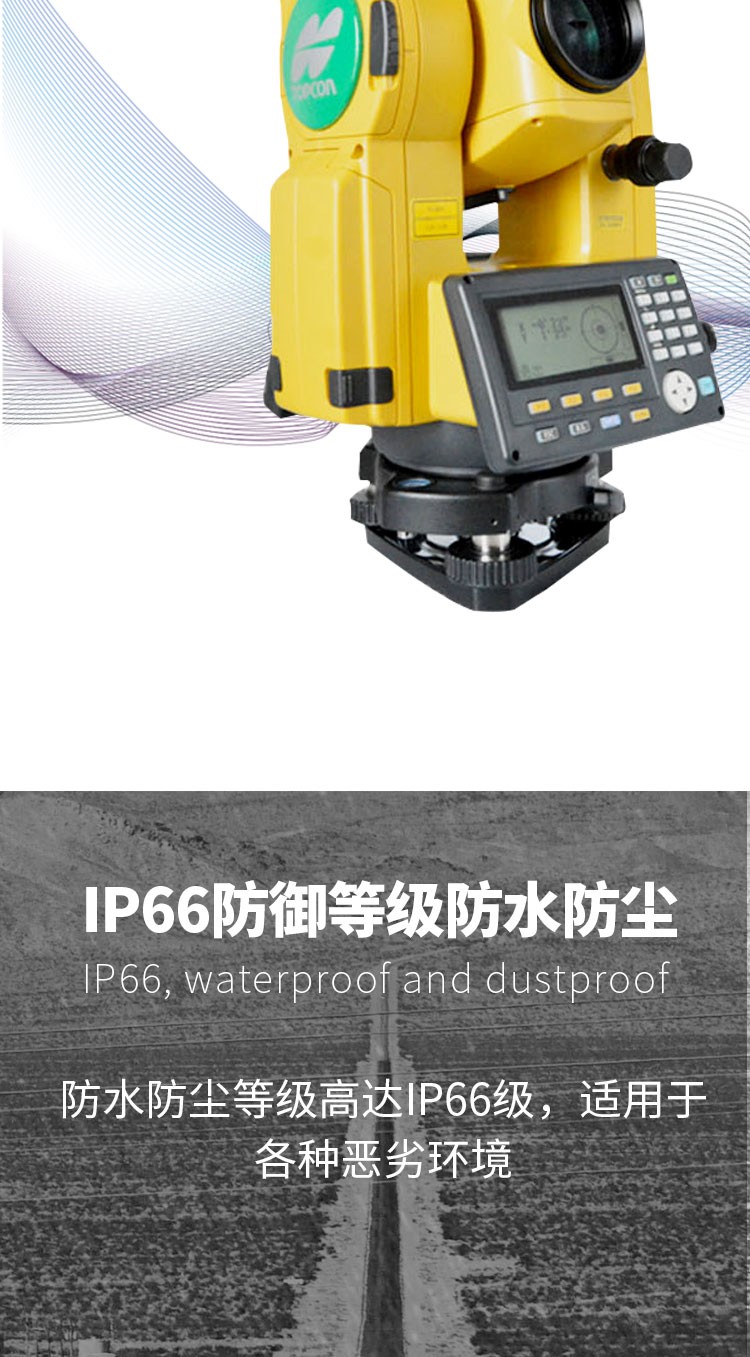

防尘防水等级(IEC 60529:2001) | IP66 |
工作温度 | -20 ~ +60°C |
尺寸(含提柄) | 191 × 181 × 348 mm |
重量(含电池和基座) | 5.6kg |
电源系统 |
电池 | BT-L2可充电锂电池 |
工作时间(20℃)*9 | 约25小时(角距同测间隔1次/3秒) |
